Анализатор параметров электрической сети

Анализатор параметров электрической сети измеряет то, что обычный мультиметр не покажет. Напряжение и ток он тоже измеряет — но попутно считает мощность, реактивную составляющую, коэффициент мощности, гармоники, перекосы фаз. Результат появляется на экране сразу, без записи и последующей обработки. Это и отличает анализатор от регистратора: первый даёт срез прямо сейчас, второй пишет историю.

Инструмент используют там, где нужен быстрый ответ: при пусконаладке, проверке нагрузки перед подключением оборудования, диагностике трансформатора, обследовании щитовой. Электролаборатории применяют анализаторы при испытаниях электроустановок — для подтверждения соответствия нормам ГОСТ Р 50571.

Что показывает анализатор

Базовый набор параметров у большинства моделей: U, I, P, Q, S, cosφ, THD по напряжению и току, частота сети. Трёхфазные приборы дополнительно считают несимметрию — коэффициент обратной последовательности, который нормирован в ГОСТ 32144-2013 на уровне не более 2% в нормальном режиме.

Часть моделей фиксирует осциллограмму тока и напряжения прямо на экране. Это помогает увидеть форму сигнала и обнаружить помехи, которые среднеквадратичные значения не отражают.

Стационарные анализаторы: когда нужен постоянный контроль

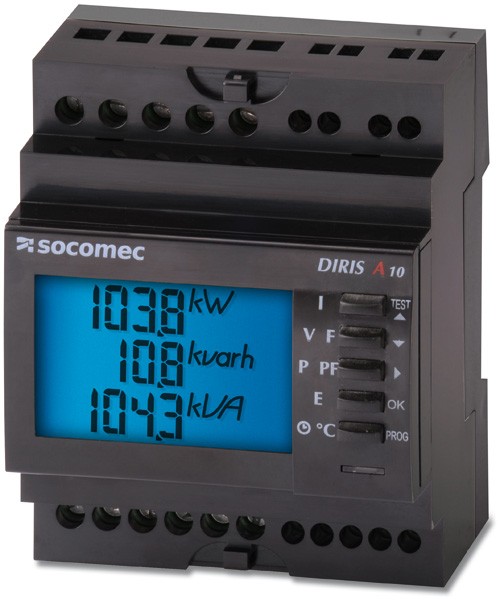

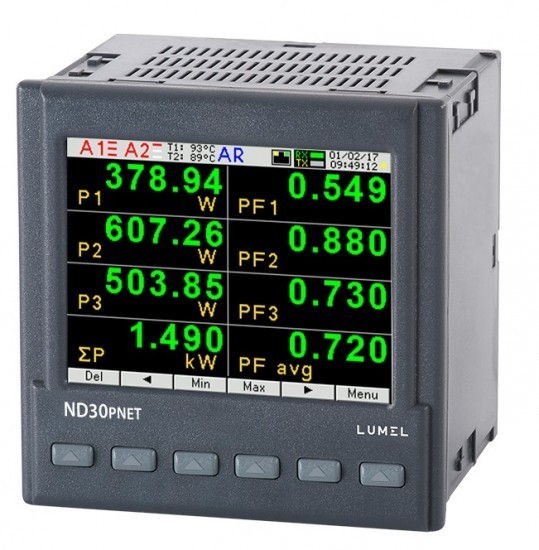

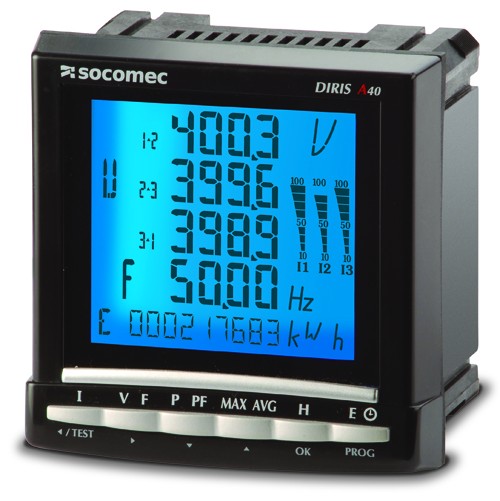

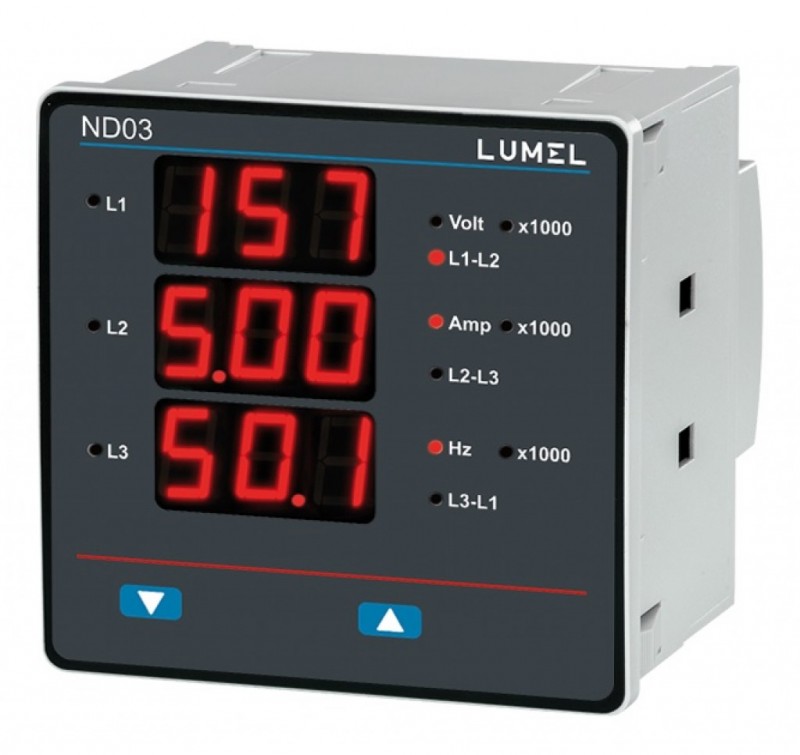

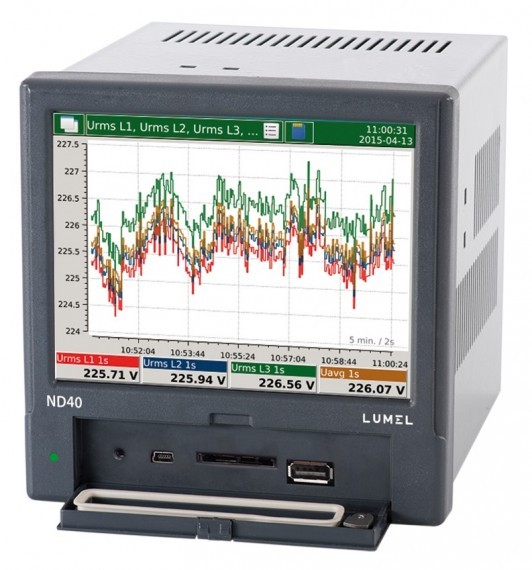

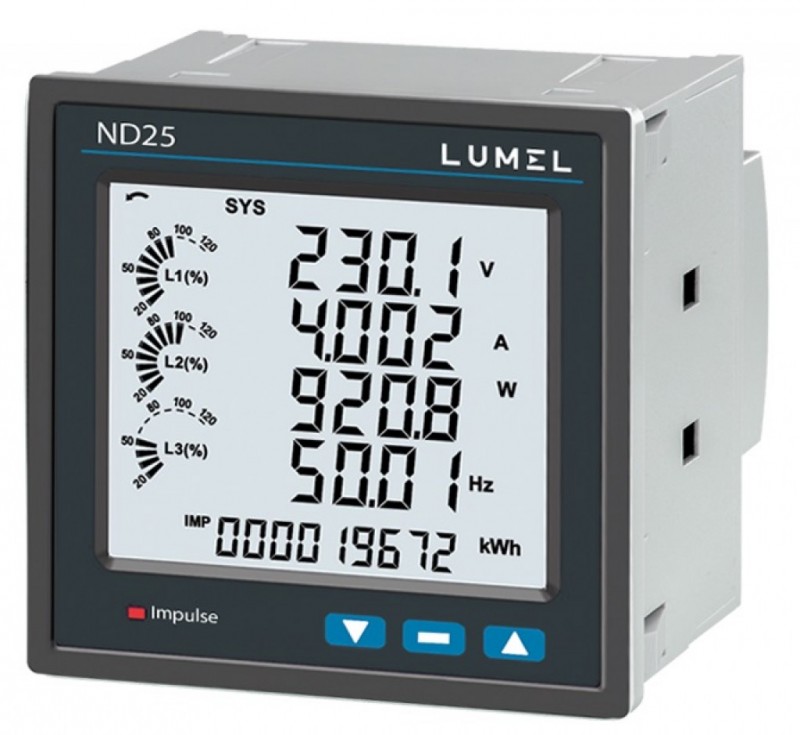

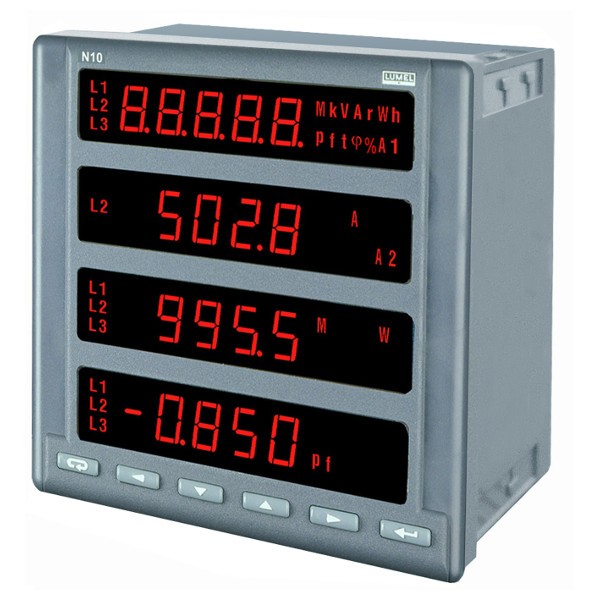

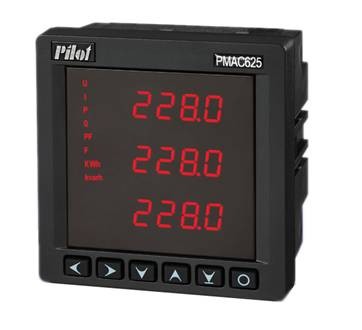

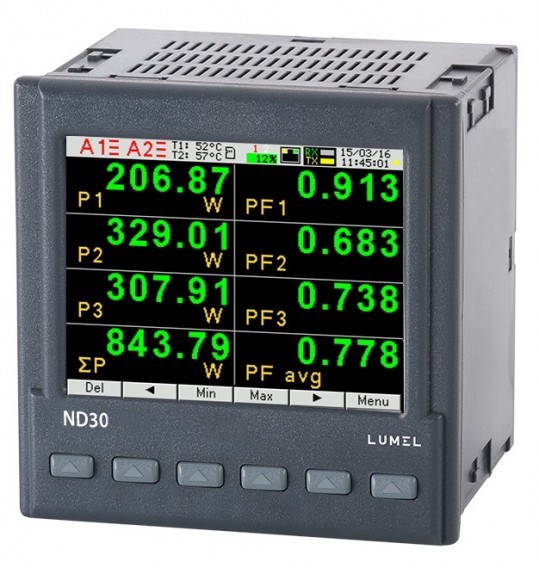

Приборы в корпусе на DIN-рейку монтируют в щит и оставляют там постоянно. Они передают данные по RS-485 (протокол Modbus RTU) или Ethernet (Modbus TCP) в систему диспетчеризации или SCADA. Обновление показаний — раз в секунду или быстрее, в зависимости от модели.

На производстве такой прибор стоит на вводе каждого цеха и позволяет видеть потребление в реальном времени. Если ток в одной фазе резко вырос — это сигнал либо об аварийном режиме, либо о несанкционированном подключении нагрузки. Реагировать можно до того, как сработает защита.

Для коммерческого учёта стационарные анализаторы с классом точности 0,5S подходят как расчётные приборы при наличии поверки. Класс 1,0 — технический учёт внутри предприятия.

Как выбрать прибор

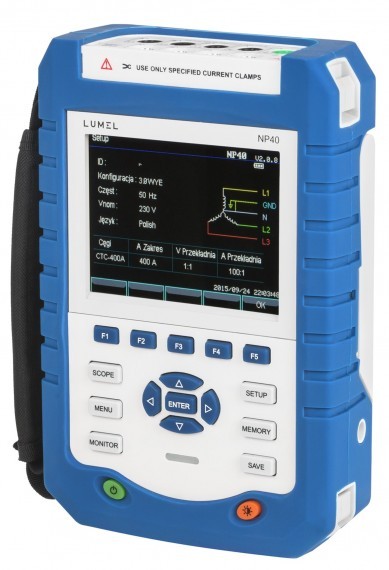

Портативный или стационарный — это первый вопрос, и он же самый простой. Дальше важнее другое.

Класс точности по IEC 61000-4-30 определяет, можно ли использовать результаты как официальный документ. Класс А — можно. Класс B и S — только для внутренней диагностики.

Диапазон тока задаёт пара параметров: номинал клещей и способность работать с малыми токами. Некоторые модели теряют точность ниже 5% от номинала — если вы измеряете слаботочные цепи, это критично.

Интерфейс передачи данных важен, если результаты нужно выгружать. USB, SD-карта, Bluetooth, Wi-Fi — разные модели предлагают разные варианты. Для полевой работы удобнее Bluetooth и приложение на смартфоне; для лаборатории — USB и ПО с экспортом в Excel или PDF.
