Измерительные преобразователи температуры

Преобразователи этого раздела принимают сигнал от первичного датчика температуры и формируют на выходе стандартный аналоговый сигнал 4–20 мА или цифровой поток по RS-485. Прибор устанавливается между датчиком и ПЛК или системой диспетчеризации — согласует уровень и тип сигнала, обеспечивает гальваническую развязку.

Типы входных сигналов

Приборы работают с несколькими типами первичных датчиков и сигналов:

• резистивные датчики температуры Pt-100, Pt-1000, Ni-100, Ni-1000, Cu (по ГОСТ Р 50353-92)
• термопары различных типов
• стандартные токовые и напряжения сигналы от шунта или преобразователя
• сигнал постоянного напряжения

Это позволяет использовать один тип преобразователя для разных первичных датчиков без замены прибора — только перепрограммирование.

Питание и интерфейсы

P17 питается от токовой петли 4–20 мА: внешний источник питания не нужен, прибор работает как активная нагрузка в петле. Минимальное напряжение питания зависит от сопротивления нагрузки: при Robc = 500 Ом питание от 19 В DC.

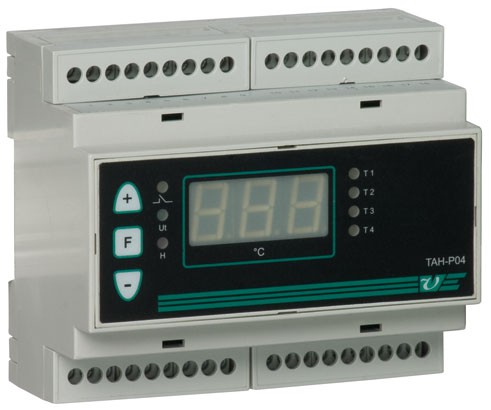

TAH-P01 и TAH-P04 оснащены интерфейсом RS-485, протокол Modbus RTU. Передают данные непосредственно в ПЛК или на компьютер верхнего уровня без промежуточного аналогового канала. Дополнительно формируют два дискретных выходных сигнала при выходе температуры за заданные уставки — удобно для аварийной сигнализации без отдельного реле.

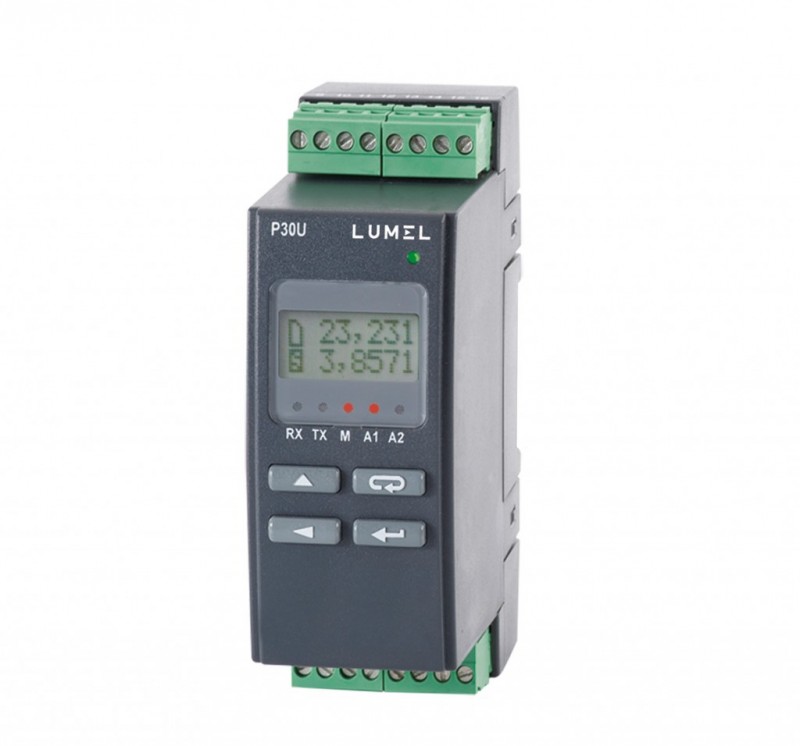

P30U — программируемый многофункциональный преобразователь с RS-485, актуальная версия в линейке. Охватывает температуру, сопротивление, напряжение с шунта и стандартные токовые/напряжения сигналы.

Где применяют

Преобразователи температуры встраивают в системы АСУ ТП для контроля тепловых режимов технологического оборудования, трубопроводов и электрических шкафов. В электроэнергетике используются совместно с беспроводными системами мониторинга температуры высоковольтных соединений — как проводная альтернатива для объектов с готовой кабельной инфраструктурой.
