Внешние коммуникационные модули

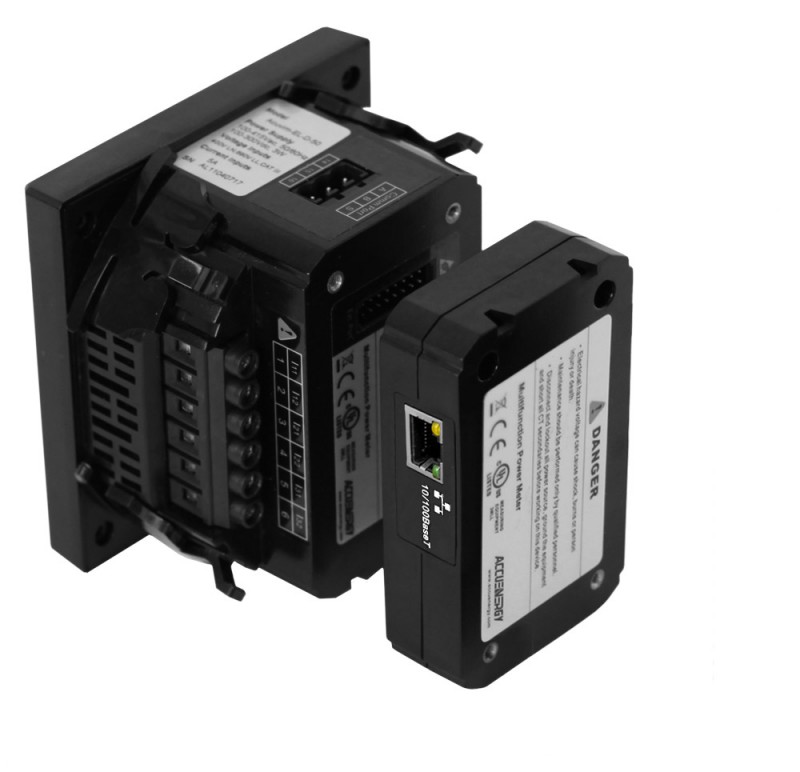

Большинство приборов контроля качества электроэнергии и анализаторов сети имеют встроенный интерфейс RS-485 или оптический порт — но не всегда тот, который нужен диспетчерской системе. Внешний коммуникационный модуль решает это без замены прибора: добавляет нужный интерфейс, преобразует протокол и включает прибор в общую сеть передачи данных.

Типичная ситуация: регистратор КЭ стоит на вводе, данные нужны в SCADA или системе энергомониторинга, а у прибора только RS-485 с Modbus RTU. Модуль-конвертер RS-485 → Ethernet переводит обмен в Modbus TCP — и прибор становится виден в сети как обычный сетевой узел.

RS-485 и Modbus RTU: когда этого достаточно

RS-485 — промышленный стандарт для приборных шин. На одну линию подключают до 32 устройств, с репитерами — больше. Для опроса 5–10 приборов КЭ или анализаторов в пределах одного объекта этого хватает: скорость 9600–19200 бод, длина линии до 1200 м, устойчивость к помехам в щитовых.

Modbus RTU поддерживают практически все приборы в этом классе — Hioki, Fluke, «Энергомонитор», ПКЭ. Карты регистров у разных производителей отличаются, но протокол обмена единый. Внешний модуль здесь нужен в двух случаях: если у прибора только оптический порт или RS-232 и его нужно перевести на RS-485, либо если требуется объединить несколько приборов на одной шине с централизованным опросом.

Ethernet и Modbus TCP: для интеграции в сетевую инфраструктуру

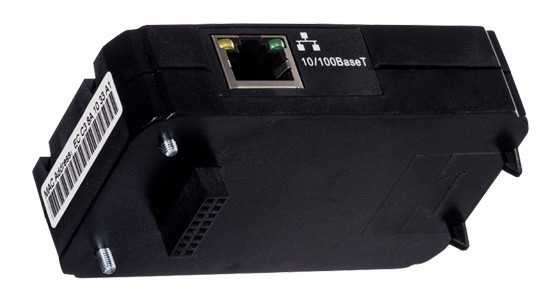

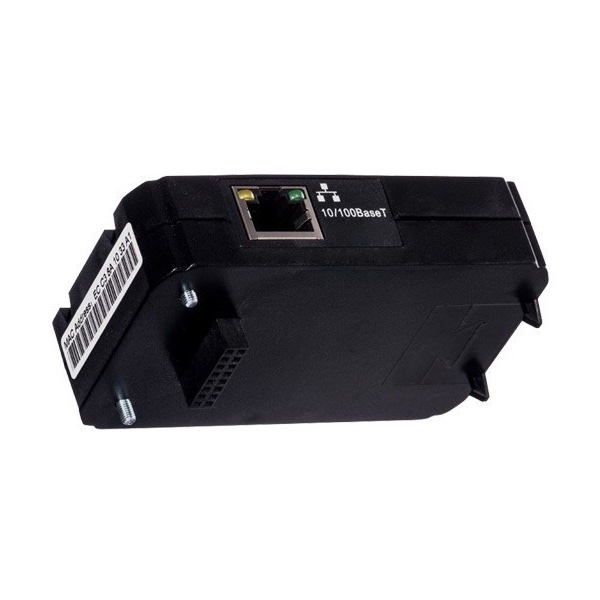

Конвертеры RS-485 → Ethernet переводят Modbus RTU в Modbus TCP и подключают приборы к локальной сети объекта. После этого данные доступны любому клиенту в сети — SCADA, OPC-серверу, веб-интерфейсу системы энергомониторинга.

Время отклика при Modbus TCP — единицы миллисекунд, что важно при опросе с коротким периодом. Часть конвертеров поддерживает одновременно несколько TCP-соединений: это позволяет опрашивать один и тот же прибор из нескольких систем без конфликтов.

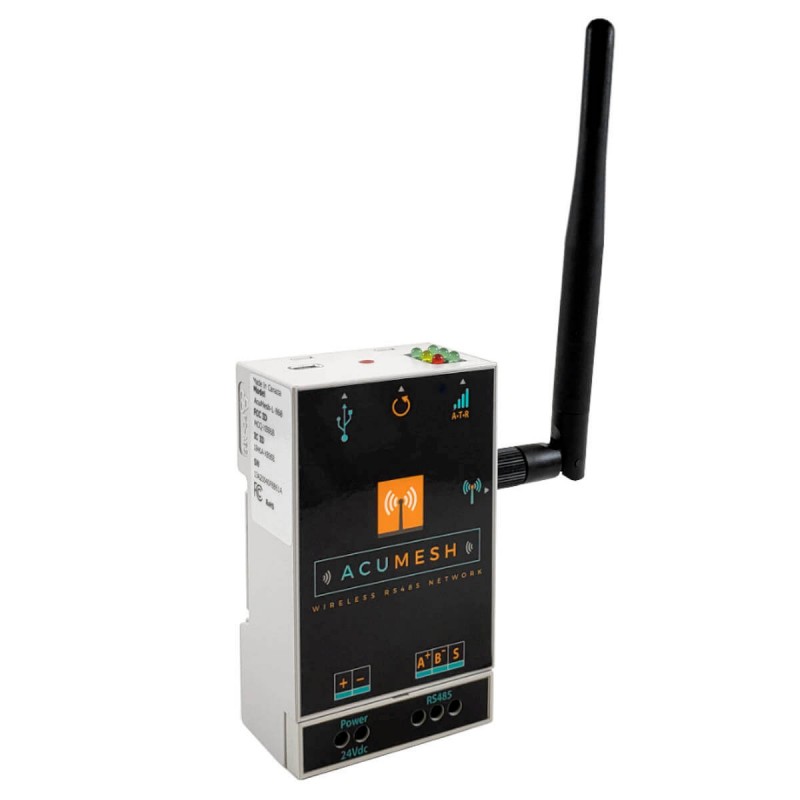

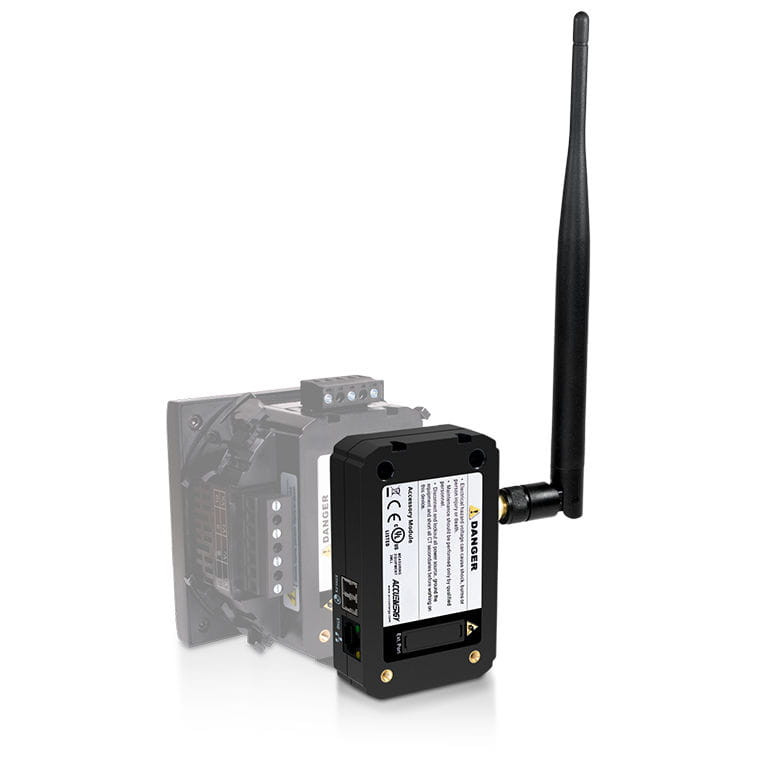

Модули с Wi-Fi удобны там, где прокладка кабеля в щитовой затруднена или объект временный. Стабильность соединения зависит от условий — в помещениях с металлическими конструкциями Wi-Fi работает хуже проводного Ethernet, это нужно учитывать при проектировании.

Что проверить перед заказом

Совместимость с конкретным прибором — не универсальная, а по карте регистров. Часть производителей анализаторов и регистраторов КЭ использует нестандартные регистры или расширения протокола. Если у прибора закрытая документация — уточняйте совместимость до покупки.

Количество портов RS-485. Одни модули имеют один порт и работают как конвертер «один к одному». Другие — многопортовые шлюзы, которые собирают данные с нескольких независимых шин и отдают их через один Ethernet-интерфейс. Для щитовой с несколькими приборами разных производителей второй вариант удобнее.

Изоляция. В щитовых с приборами КЭ на высоковольтных вводах гальваническая изоляция между RS-485 и Ethernet снижает риск повреждения оборудования при импульсных помехах. Смотрите на наличие изоляции в характеристиках модуля — не все производители её указывают явно.

Питание. Большинство модулей питается от 12–24 В постоянного тока. Часть поддерживает PoE — питание по витой паре от коммутатора, что упрощает монтаж при наличии сетевой инфраструктуры.
