Датчики дифференциального давления, реле перепада давления

Раздел объединяет механические и электронные приборы для контроля перепада давления в воздушных каналах и трубопроводах. Дифференциальное давление — это разность давлений в двух точках системы, и именно эта величина сигнализирует о загрязнении фильтра, остановке вентилятора, закрытии клапана или нарушении работы насоса задолго до того, как ситуация становится аварийной.

Механические реле перепада давления

Механические приборы серии PREMASREG работают без внешнего источника питания: перепад давления воздействует на мембрану или сильфон и напрямую переключает беспотенциальный микропереключатель. Порог срабатывания устанавливается по внутренней прецизионной шкале; прибор калибруется на заводе при изготовлении. В комплект поставки входят соединительные детали ASD06: шланг длиной 2 м, два пластиковых присоединительных штуцера и крепёжные винты.

Механические реле применяются там, где нужна простая двухпозиционная сигнализация без аналогового вывода данных — подтверждение работы вентилятора, индикация засорения фильтра, контроль наличия потока в канале. Простота схемы подключения и отсутствие питания делают их предпочтительными для объектов без разветвлённой проводки.

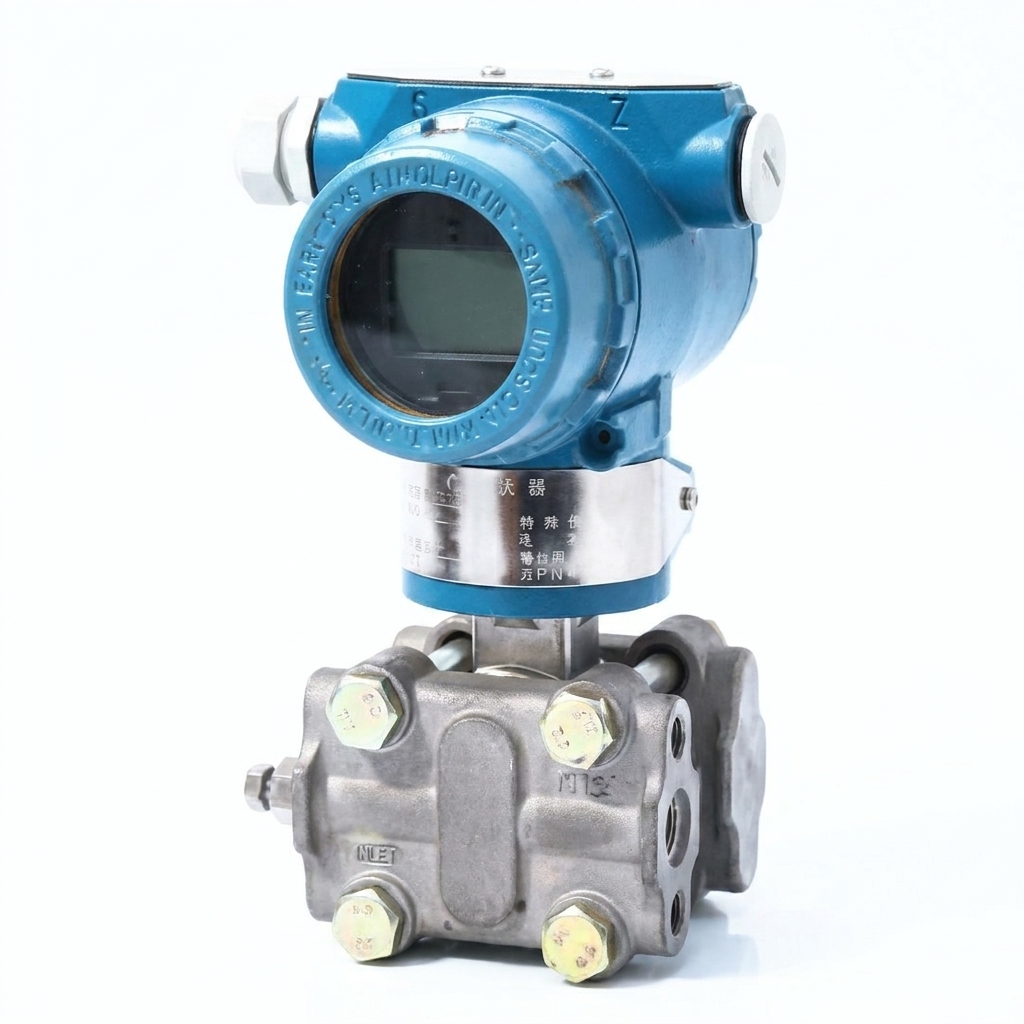

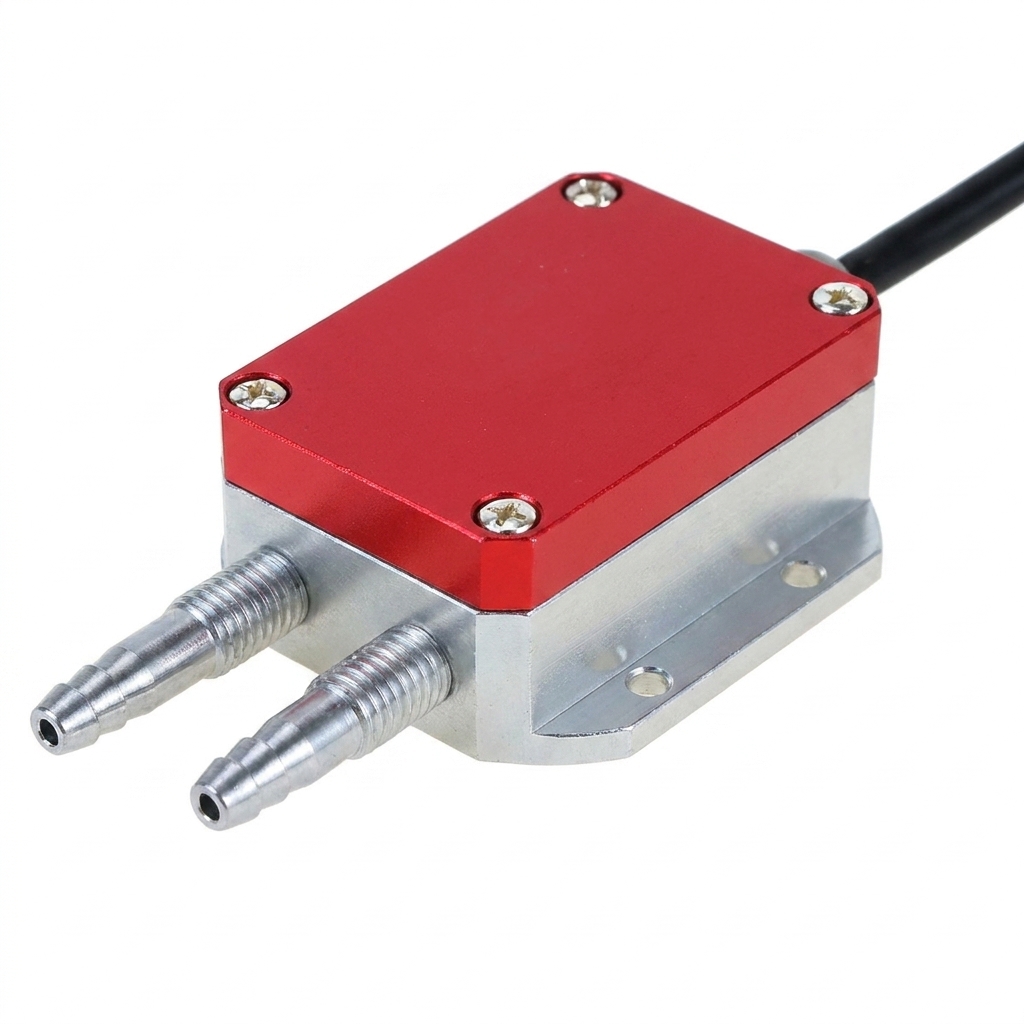

Электронные преобразователи с релейным и аналоговым выходом

Электронные модели серии PREMASREG объединяют функции реле давления и аналогового датчика в одном корпусе. Число переключаемых измерительных диапазонов — до восьми; дисплей отображает фактическое давление и заданный порог переключения. Кнопка ручной установки нуля позволяет скорректировать показания на месте без демонтажа.

Ключевые выходные сигналы:

• беспотенциальный релейный выход — для управления сигнализацией, блокировкой или пуском резервного оборудования
• аналоговый активный выход 0–10 В или 4–20 мА — для передачи фактического значения перепада в систему автоматизации
• RS-485 с протоколом Modbus RTU — в отдельных исполнениях для интеграции в цифровую шину

Что контролируют

Датчики дифференциального давления в системах вентиляции и автоматизации зданий применяют для:

• контроля загрязнения воздушных фильтров — прибор срабатывает при достижении предельного перепада, сигнализируя о необходимости замены
• подтверждения работы вентилятора — работающий вентилятор создаёт стабильный перепад; реле фиксирует его наличие
• мониторинга засорения теплообменников и рекуператоров по перепаду давления на теплоносителе или воздухе
• контроля разности давлений между помещениями в чистых и стерильных зонах
