Системы мониторинга аккумуляторов

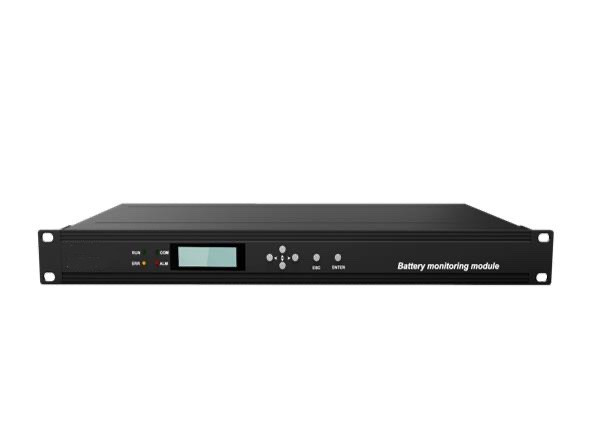

В разделе собраны системы поэлементного онлайн-мониторинга аккумуляторных батарей для объектов с резервным электропитанием: телекоммуникационных станций, дата-центров, промышленных установок и опасных производственных объектов. Все системы работают в режиме реального времени и передают данные о состоянии каждой батареи в системы верхнего уровня без прерывания режима заряда или разряда.

Что измеряют

Поэлементный контроль охватывает три параметра, достаточных для оценки реального состояния батареи:

• напряжение каждой батареи и суммарное напряжение группы — до 600 В
• внутреннее сопротивление — ключевой диагностический параметр: рост сопротивления сигнализирует о деградации батареи задолго до её фактического отказа
• температура каждого элемента и температура помещения

Дополнительно фиксируются ток заряда и разряда, ёмкость, состояние заряда (SOC), режимы работы. Датчик Холла в составе старших систем измеряет ток в диапазоне 0…±1100 А.

Три режима работы

Системы онлайн-мониторинга автоматически переключаются между тремя режимами в зависимости от состояния батарейного блока:

• режим баланса — выравнивание напряжений отдельных элементов без внешнего вмешательства
• проверка внутреннего сопротивления — автоматическое тестирование каждой батареи
• контроль напряжения и температуры — непрерывный мониторинг с минимальным интервалом записи 1 минута на каждую ячейку

Запись сигналов тревоги с временными метками позволяет восстановить картину событий до отказа. Автоматический алгоритм определяет батареи, требующие замены, без ручного анализа данных.

Интерфейсы и интеграция

Все системы раздела поддерживают передачу данных по нескольким интерфейсам:

• RS-485, протокол Modbus RTU — для подключения к ПЛК и системам диспетчеризации
• Ethernet, протоколы Modbus TCP и SNMP — для интеграции в корпоративные сети и дата-центровые системы управления
• RS-232 — для прямого подключения к ПК
• встроенный WEB-интерфейс — мониторинг и настройка через браузер без установки ПО

Система сигнализации включает световую, звуковую индикацию и выходное реле для управления внешним оборудованием.

Тестер заряда и разряда

Отдельный прибор в разделе — интеллектуальный тестер EnergoM-DT. Он работает как управляемая разрядная нагрузка: обеспечивает постоянную разрядку заданного значения путём непрерывного регулирования разрядного тока. Прибор подключается по RS-485 для дистанционного управления, что позволяет проводить плановые тесты ёмкости без физического доступа к оборудованию.

Где применяют

• базовые станции телекоммуникационной связи с питанием 24/48 В
• дата-центры и серверные помещения с ИБП и банками АКБ
• опасные производственные объекты, где требуется взрывозащищённое исполнение оборудования мониторинга
• энергетические объекты с резервными аккумуляторными батареями на подстанциях
• объекты возобновляемой энергетики с накопителями энергии
