BMS 900 - Система мониторинга аккумуляторов для дата-центров
Артикул: BMS 900
Система мониторинга аккумуляторных батарей BMS 900 предназначена для контроля состояния "здоровья" АКБ. BMS 900 позволяет производить мониторинг батареи в режиме реального времени.

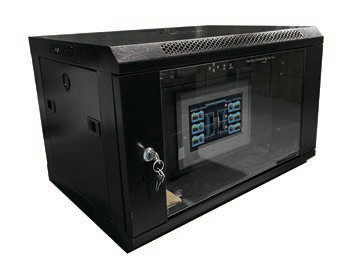

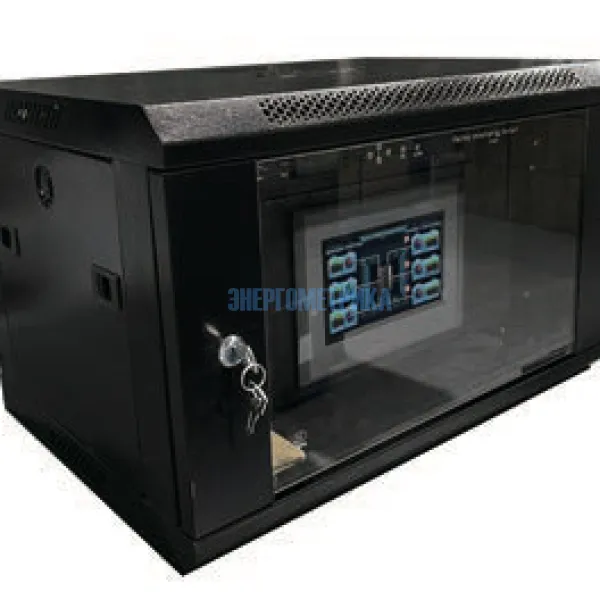

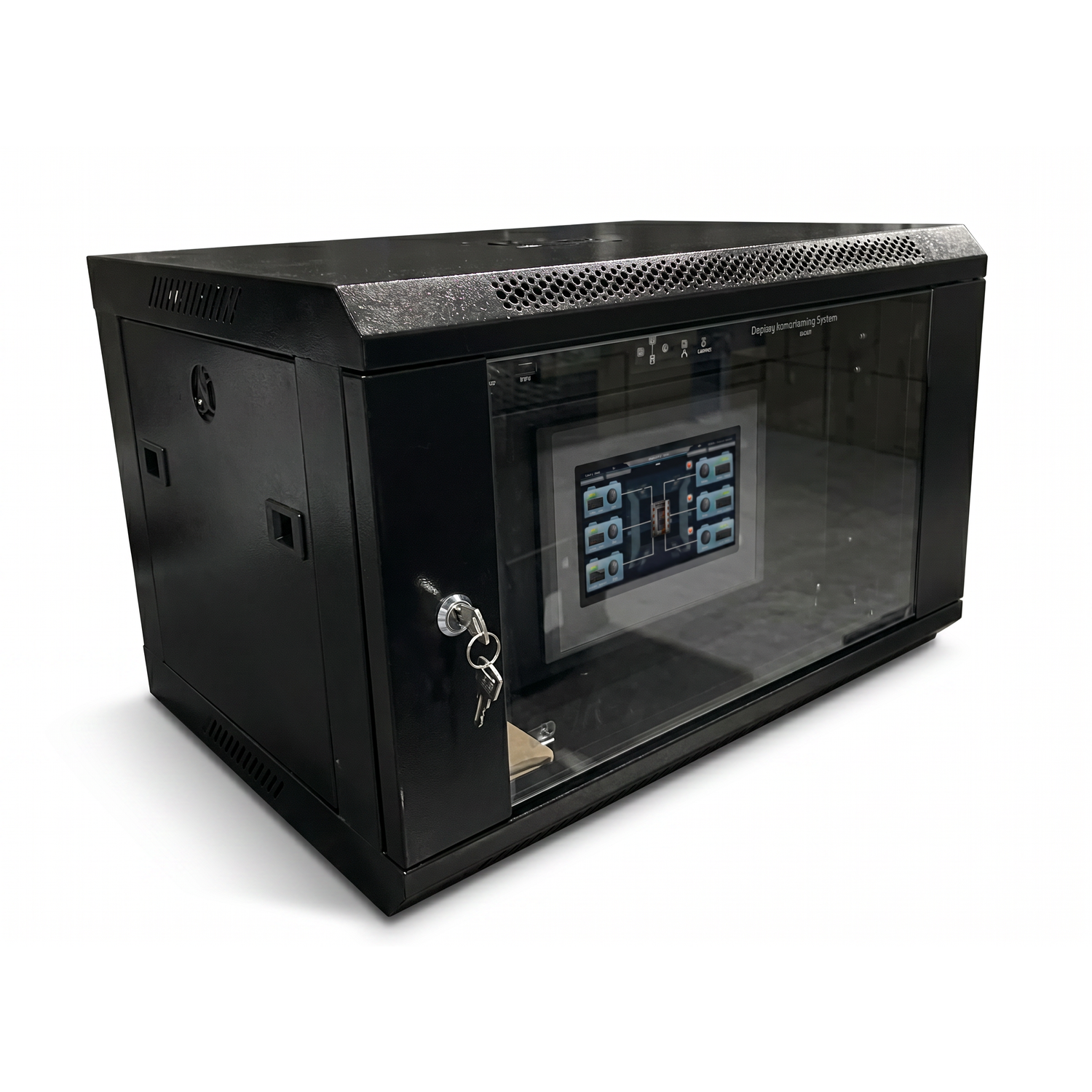

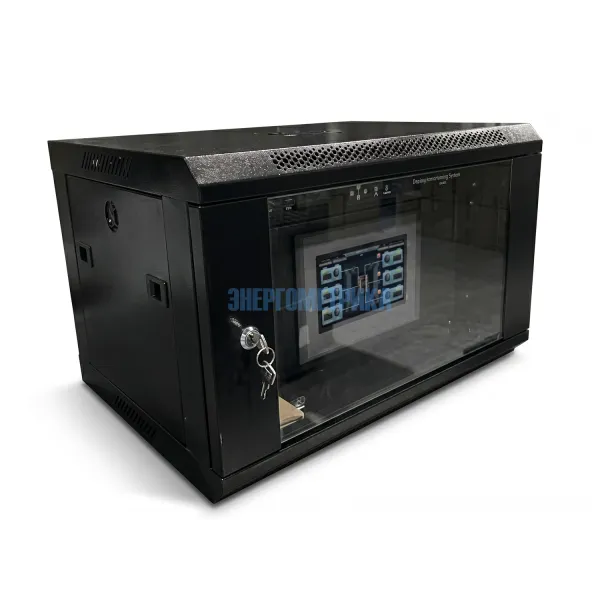

Рекомендуем применять в качестве дисплея HMI.
Особенности:
- Питание от двух источников;
- 4G беспроводная загрузка;
- Встроенный веб-сервер с визуальным отображением;

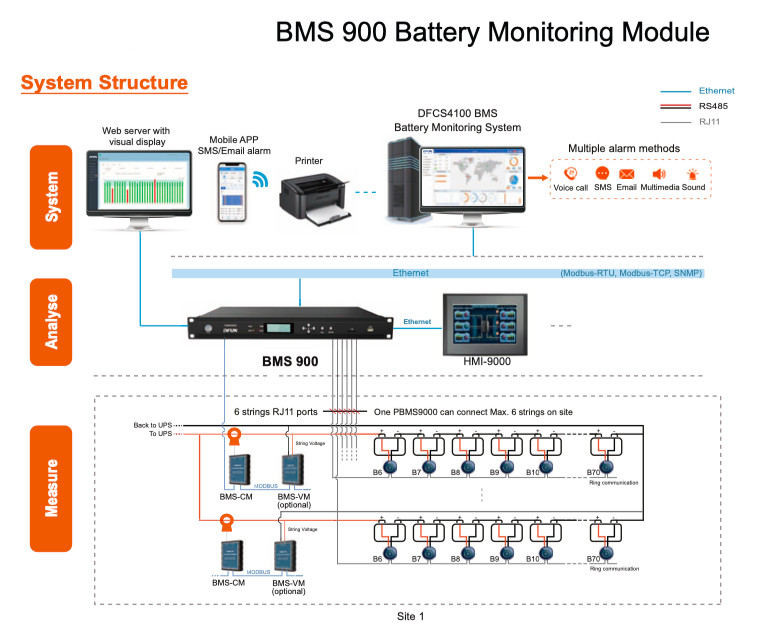

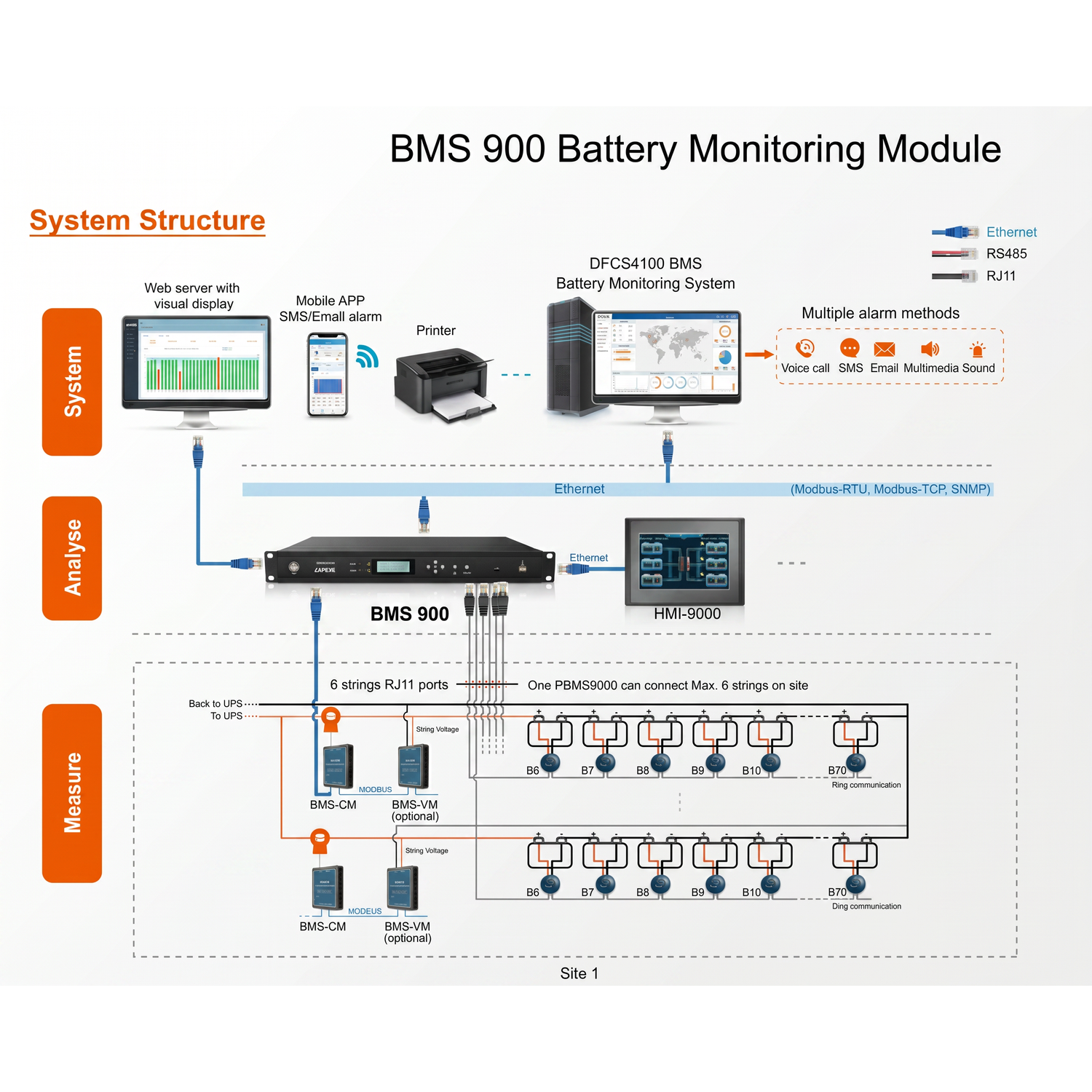

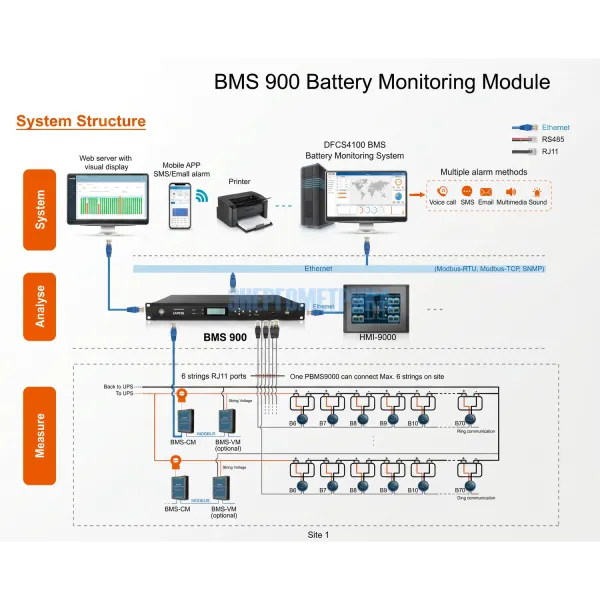

- Поддерживает мониторинг до 6 цепей АКБ, одна цепочка поддерживает до 420 батарей;
- Сигнализация уставки для напряжения ячейки, внутренней температуры, сопротивления, SOC (состояния заряда батарею), SOH (оценки состояния эксплуатации) (верхний (верхний предел / нижний предел) и напряжения строки, тока, SOC (верхний предел / нижний предел);
- Тревожное сообщение по SMS или электронной почте;
- Поддержка протоколов SNMP, Modbus-TCP, Modbus-RTU, CAN-BUS;
- Поддержка MQTT, формата JSON для загрузки данных;
- 2 Порта Ethernet для загрузки данных;
- 1 порт RS485 (поддержка 1...6 строк измерения температуры и влажности окружающей среды);
- 6 портов DI (подключение цифрового входа);
- 6 портов DO (звуковая и световая сигнализация).
Функции:
- Круглосуточный онлайн-мониторинг и удаленное оповещение о тревогах;
- Подходит для ИБП и применения в центрах обработки данных;
- Мониторинг свинцово-кислотных или многополюсных батарей;
- Конструкция с защитой от помех, поддержка подключения к высокочастотным ИБП;
- Кольцевая связь, любой сбой связи не повлияет на связь с другими датчиками;
- Измерение полных данных, таких как напряжение, ток, импеданс, изоляция, сопротивление, пульсирующий ток, пульсирующее напряжение, SOC, SOH;
- Автоматическое определение идентификационного адреса датчика заряда батареи;
- Двойной источник, чтобы избежать отключения питания;
- Соответствует стандарту IEEE 1188-2005.
Датчик измерения тока цепи BMS-CM
- Для одной строки требуется 1 PBMS-CM, каждый PBMS-CM с 2 портами датчика Холла;
- Мониторинг тока заряда и разряда аккумуляторной батареи, пульсирующий ток;
- Мониторинг тока заряда и разряда каждого аккумулятора, а также пульсационный ток с помощью модуля BMS-CM и датчика Холла;
- Датчик Холла и кабель: диапазон от 0 ~ ±1000A с кабелем длиной 2 м;
- Кабель связи: 2 м с портом RJ45.

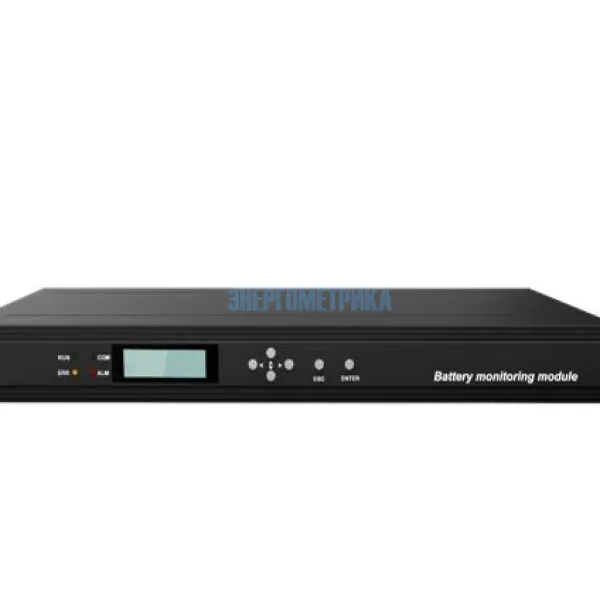

| Технические характеристики базового блока BMS 900 | |||
| Процессор | ARM M4 180 МГц | ||
| Память | 512 МБ флэш-памяти, карта памяти EMMC 4G + 8G TF | ||
| Дисплей | 2-дюймовый ЖК-дисплей с подсветкой | ||
| Среднее время безотказной работы | ≥ 100 000 часов | ||
| Питание | Номинальный ток: 220 В переменного тока Диапазон: 82...264 В переменного тока 120...370 В постоянного тока |
||
| Потребляемая мощность | < 15 Вт (только базовый блок) | ||
| Интерфейс для связи | 2 порта Ethernet (10/100 М), MODBUS-TCP, SNMP, 1 Порт RS485, MODBUS-RTU, скорость передачи данных: 9600 бит/с, 19200 бит/с, 38400 бит/с (опционально), 1 порт CAN, CAN-BUS |
||
| Измерительная цепь | 6 Каналов R-11 портов, максимальное подключение каждого порта ≤ 70шт батарей, всего макс. 420шт | ||
| Входы/выходы |
1 x RS485 (температура окружающей среды и влажность) |
||
| Рабочая среда | Рабочая температура: -15°C ~ 55°C Температура хранения: -40° C ~ 70°C Влажность: 5% ~ 95% без конденсации | ||
| Диапазон измерения | Напряжение: 1...6 строк, диапазон: 8-1000 В постоянного тока (± 0,5%), разрешение: 0,01 В | ||
| Пульсация напряжения: 1...6 строк, диапазон: 2...100 В (пик), разрешение: 0,01 В | |||
| Ток: 1...6 строк, диапазон: -2000...2000 АЦП (=2,0%, при температуре 15 ° C ...35°C), разрешение: 0,01А | |||
| Пульсация тока: 1...6 строк, в соответствии с номинальным током датчика Холла, диапазон: постоянный ток 0 ~ 0.4 * I (пиковый), разрешение: 0.01A | |||
| Технические характеристики датчиков | |||||||||||||||||||
| Датчик | Входное напряжение | Диапазон измерений | |||||||||||||||||
| Напряжение | Внутренняя температура | Сопротивление | Потребление питания | ||||||||||||||||
| BAT61-02 | 2 B | 1,6–2,6 В (±0.2%) | -20–85℃ (±0,5 ℃) | 0,1–100мОм Погрешность:1,0%±25мОм Ошибка соответствия: 1,5% ±25мОм |
Работа:＜1 10 мВт Спящий: ＜1 2 мВт |
||||||||||||||
| BAT61-06 | 6 B | 4,8–10 В ( ±0.2%) |
Работа:＜9 мВт Спящий: ＜ 1 0 мВт |
||||||||||||||||
| BAT61-12 | 12 B | 7,5–15,6 В(±0.2%) |
Работа:＜9 0 мВт Спящий: ＜1 0 мВт |
||||||||||||||||
| Технические характеристики датчика BMS-CM | |||||
| Датчик | Питание | Окружающая среда | Диапазон измерения | ||
| Ток цепи | Ток пульсации | ||||
| BMS-CM | 24 В постоянного тока (диапазон: 9...32 В постоянного тока) Потребляемая мощность: ≈0,5 Вт | Рабочая температура: 0°C ...45°C Предел рабочей температуры: -15 ° C ...55°C Влажность: 5% ~ 95% относительной влажности, без конденсации Температура хранения: -40 ° C ...70°C |
1 Датчик Холла: -1000 ...1000A 2 Датчик Холла: -2000 ... 2000 A (=2,0%, 15°C ~ 35°C) |
20% от датчика Холла Номинальный ток (пиковое значение) Частота: 50 Гц ... 1 кГц |
|
- BMS_900_datasheet_EN.pdf 2129.2 КB
