EnergoM-D-101 - Система онлайн-мониторинга системы аккумуляторных батарей
Система онлайн-мониторинга системы аккумуляторных батарей EnergoM-D-101 в реальном масштабе времени измеряет параметры состояния системы аккумуляторных батарей: напряжения цепочки батарей, состояния заряда/разряда, тока и напряжения каждой батареи, а также внутреннее сопротивление.
EnergoM-D-101 обеспечивает функцию автоматического баланса каждой батареи, чтобы продлить срок их службы.

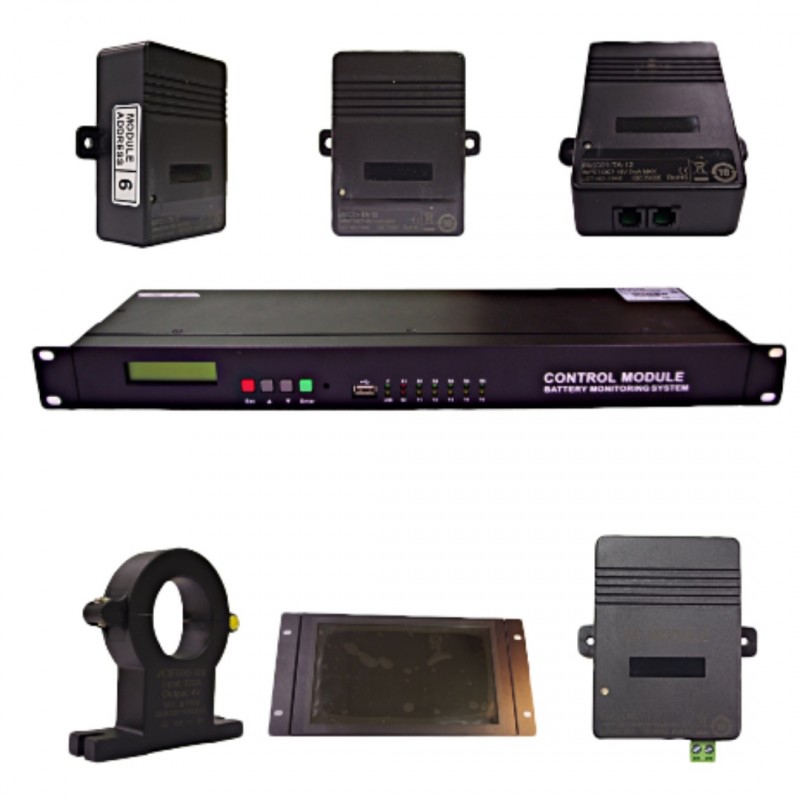

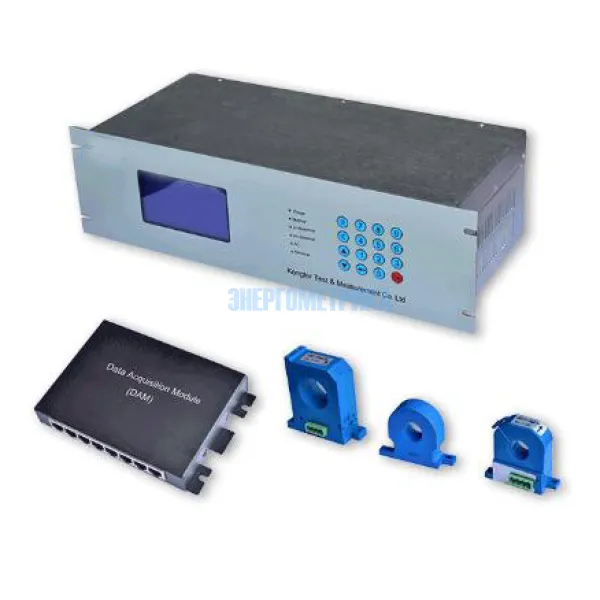

Система онлайн-мониторинга EnergoM-D-101 состоит из базового блока устройства мониторинга и модуля сбора данных об аккумуляторных батареях.

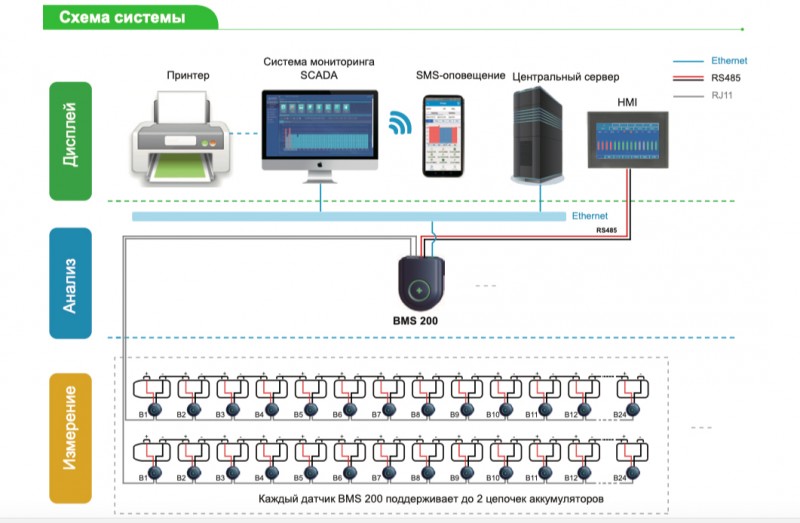

Связть через интерфейс позволяет построить систему удаленного мониторинга, обеспечивает надежный и эффективный метод управления батарей, снижает риск прерывания питания, вызванного сбоем питания.
Основные характеристики:
- Независимый, не влияющий способ измерений параметров на аккумуляторную батарею, предохранитель для защиты аккумулятора;
- Модуль мониторинга каждой батареи оборудован внешним датчиком температуры;
- Автоматическое переключение трех режимов работы: режим баланса, проверка внутреннего сопротивления, контроль напряжения и температуры;
- Автоматическое определение размыкания цепочки батареи для аварийного состояния батареи;
- Обнаружение и отображение заряда и разряда, емкость аккумуляторной батареи;
- Запись сигнала тревоги с отметкой времени для неожиданного состояния батареи; минимальный интервал записи 1 мин для всех ячеек батареи;
- 4,0-дюймовый TFT-экран;
- Интерфейс USB для регистрации данных;
- Обеспечивает визуальную и звуковую сигнализацию, с помощью выходного реле;
- Интерфейс Ethernet, интерфейсы RS232 и RS485 для построения SCADA.
| Технические характеристики системы онлайн-мониторинга системы аккумуляторных батарей EnergoM-D-101 | |
| Мониторинг системы батарей | |
| Напряжение | 0~999.99 В |
| Точность по напряжению | 0.10% |
| Ток | 0~999.99 A |
| Точность по току | ±0.5% для работы с шунтом, ±1% для работы с датчиками Холла |
| Мониторинг батареи | |
| Напряжение ячейки | 0~20.000 В |
| Точность по напряжению | 0,1% при ±30% номинального напряжения |
| Внутреннее сопротивление ячейки | 0~65535 Ом |
| Точность | 5% |
| Температура батареи | 0-99.9°C |
| Точность | ±0.5°C |
| Отображение количества вызовов | 9999,9 Ач при интервале обнаружения 1 с |
| Точность выравнивания заряда | 10мВ |
| Количество элементов батареи в цепочки | ≤240 штук |
| Номинальное напряжение батареи | 2 В, 4 В, 6 В, 12 В |
| Информационная емкость системы | 1000 записей |
| Отображение информации о тревоге | 240 записей |
| Запись информации о тревоге | 1000 записей |
| Рабочее напряжение | 220 В AC и 110/220В DC |
| Интерфейс связи |
Стандарт RS485 или RS232, Ethernet (опционально) |
- EnergoM-D-101_datasheet_EN.pdf 327.9 КB
