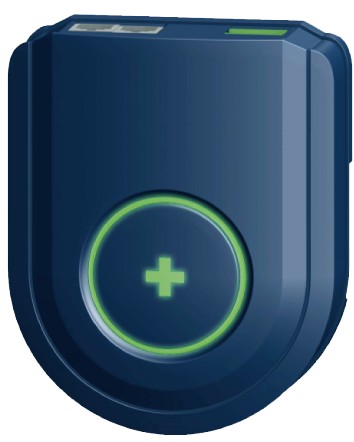

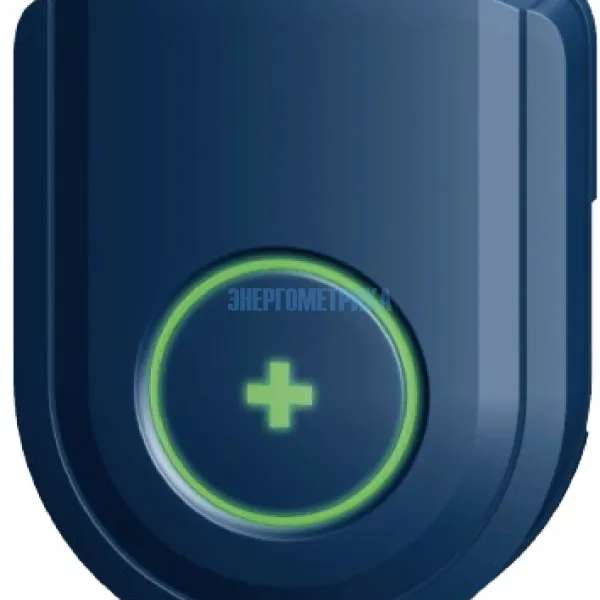

BMS 200 - Система мониторинга аккумуляторов

Арт.: BMS200

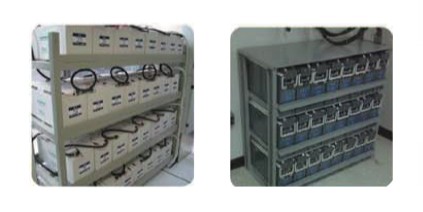

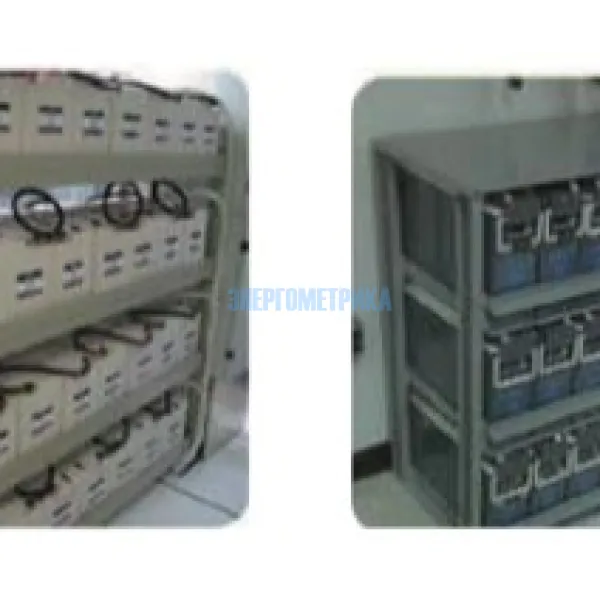

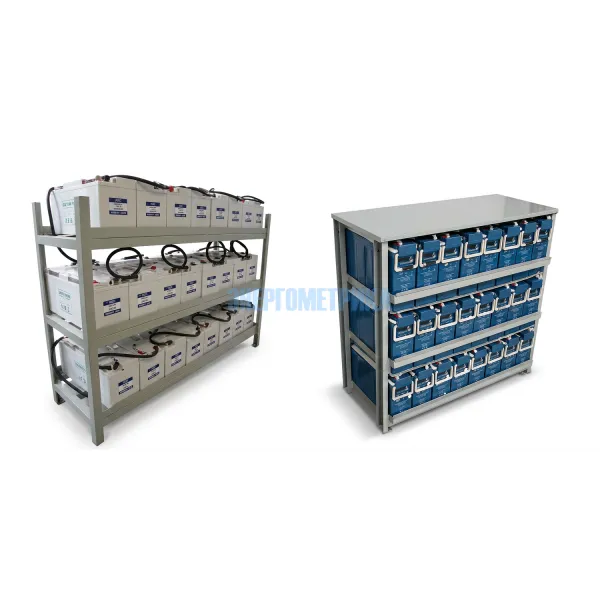

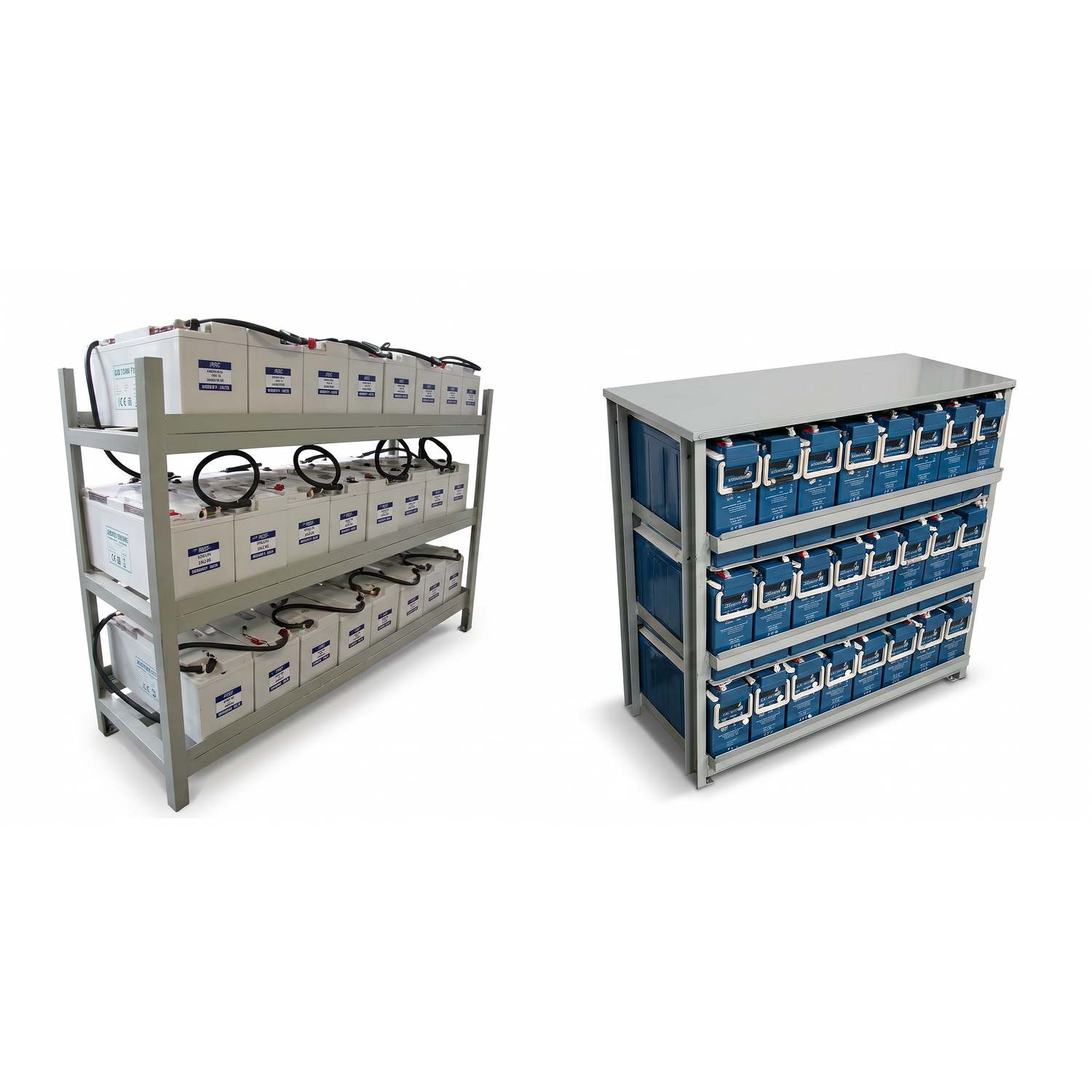

Система мониторинга аккумуляторов BMS 200 применяется на базовых станциях телекоммуникационной связи, станциях питания 24/48 В.

Рекомендуем применять в качестве дисплея HMI.

Функции:

  • Круглосуточный онлайн-мониторинг и оповещение о тревогах;
  • Конструкция для подключения к телекоммуникационной системе на 24 или 48 В;
  • Экономичное решение, поддержка до 2 цепочек по 60 аккумуляторов;
  • Протоколы связи Modbus-RTU, MODBUS-TCP, SNMP;
  • Он-лайн балансировка;
  • Удаленное обновление встроенного ПО;
  • ПО для настройки локальных параметров;
  • Соответствие стандартам IEEE 1188-2005.

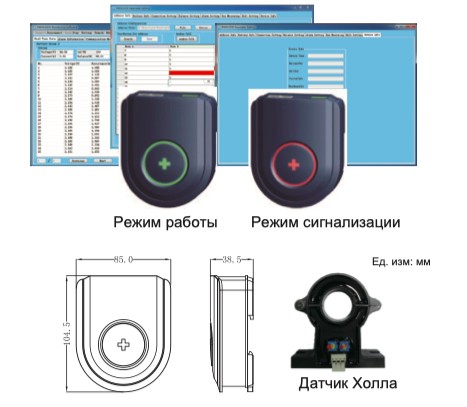

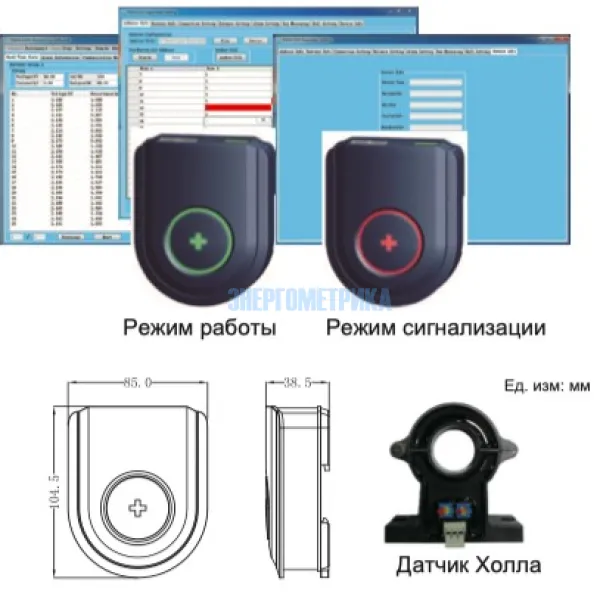

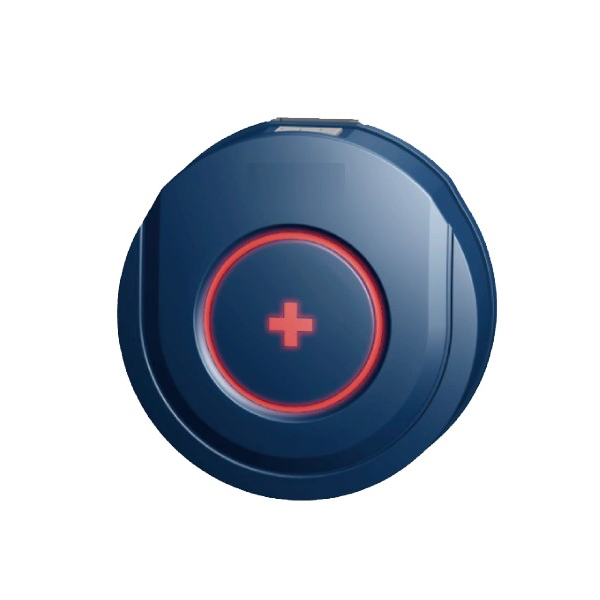

Модуль мониторинга аккумуляторов BMS 200:

  • Мониторинг напряжения аккумуляторов:
  • Мониторинг тока заряда и разряда цепочки аккумуляторов:
  • Мониторинг уровня заряда цепочки аккумуляторов;
  • Функция баланса;
  • Автоматическое определение идентификатора датчика;
  • Уставка тревоги;
  • Сбор данных;
  • Загрузки данных через порты RS-485 (Modbus-RTU) и Ethernet (Modbus-TCP или SNMP);
  • Проверка состояния аккумуляторов: напряжение выравнивающего заряда, разряд, непрерывный заряд, предупреждения;
  • Измерительный кабель: 30 см;
  • Кабель связи: 40 см и 70 см с разъемом RJ11 (дополнительно).

Техническая документация

Параметры

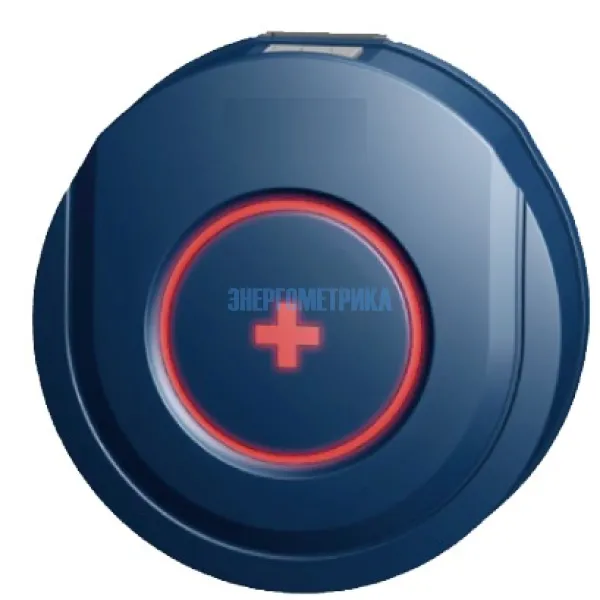

Датчик аккумуляторных элементов BAT61-02 / BAT61-06 / BAT61-12:

  • BAT-02 на аккумуляторы 2 В, BAT-06 - 6 В, BAT-12 -12 В;
  • Мониторинг напряжения каждого аккумулятора;
  • Мониторинг сопротивления каждого аккумулятора (Ом);
  • Мониторинг внутренней температуры каждого аккумулятора (отрицательный полюс);
  • Мониторинг уровня заряда каждого аккумулятора;
  • Мониторинг состояния каждого аккумулятора;
  • Горячая замена;
  • Функция баланса;
  • Измерительный кабель: 30 см;
  • Кабель связи: 40 см и 70 см с разъемом RJ11 (дополнительно).
Технические характеристики BMS 200
Применение Телекоммуникации Другие системы питания

Питание

24 В DC

48 В DC

1 ИБП с 2 цепочками по 60 аккумуляторов

Входное напряжение

12–36 В DC

Выходная мощность

-

24 В DC

24 В DC

Измерение

Напряжение: 0...800 В (±0,5%)
Ток -1000...1000 А (по датчику Холла) (±2,0%)

Потребление питания

< 2 Вт

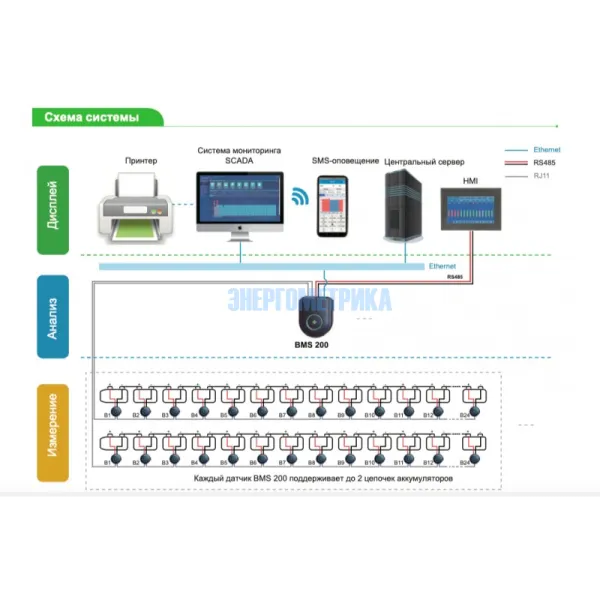

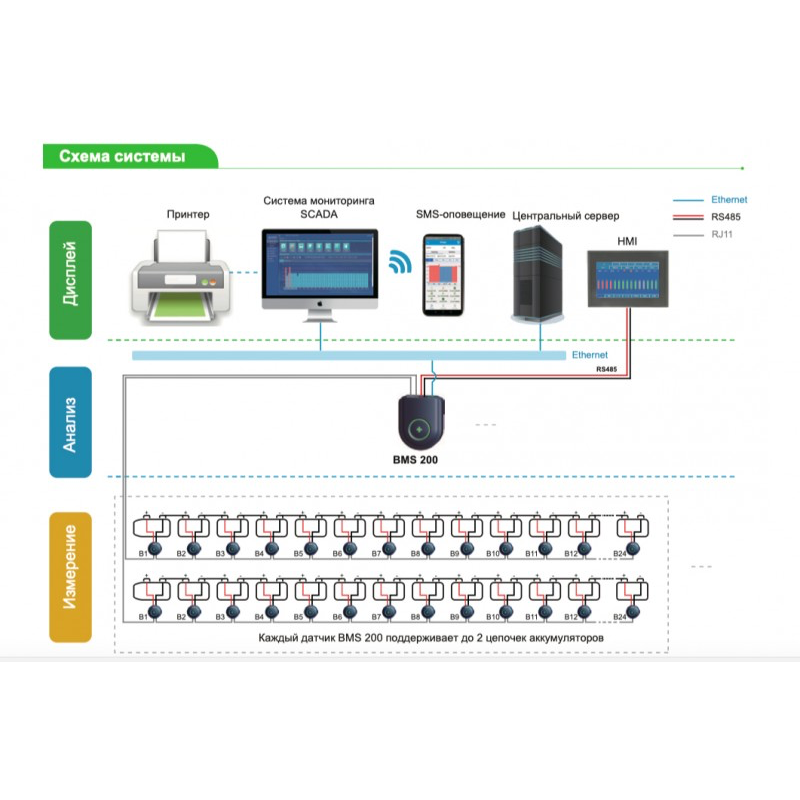

Восходящий канал

1 Порт Ethernet (10/100 М), протокол Modbus-TCP / SNMP

1 Порт RS485, протокол Modbus-RTU, скорость передачи данных: 9600 бит/ с, 19200 бит/ с, 38400 бит/ с (опция)

Нисходящий канал

2 порта RJ11, каждый порт подключает максимум 60шт батарей, всего максимум 120шт батарей

Технические характеристики датчиков
Датчик Входное напряжение Диапазон измерений
Напряжение Внутренняя температура Сопротивление Потребление питания
BAT61-02 2 B 1,6–2,6 В (±0.2%) -20–85℃ (±0,5 ℃) 0,1–100мОм Погрешность:1,0%±25мОм Ошибка соответствия: 1,5% ±25мОм

Работа:<1 10 мВт

Спящий: <1 2 мВт

BAT61-06 6 B 4,8–10 В ( ±0.2%)

Работа:<9 мВт

Спящий: < 1 0 мВт

BAT61-12 12 B 7,5–15,6 В(±0.2%)

Работа:<9 0 мВт

Спящий: <1 0 мВт
