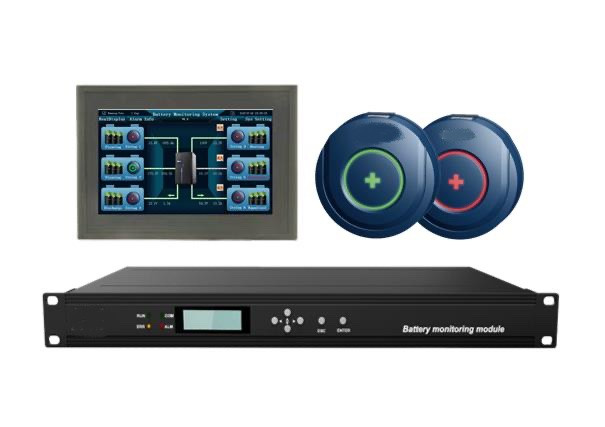

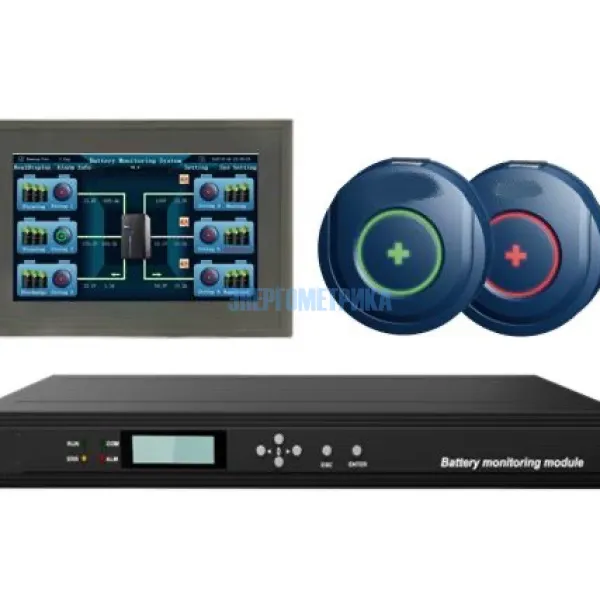

BMS 600 - Система мониторинга аккумуляторных батарей
BMS 600 - Система мониторинга аккумуляторных батарей
Система мониторинга аккумуляторных батарей BMS 600 предназначена для контроля состояния "здоровья" АКБ. BMS 600 позволяет производить мониторинг батареи в режиме реального времени.
Рекомендуем применять в качестве дисплея HMI.
Особенности:
- Применяется в энергосистемах постоянного тока, электрических подстанций, центров обработки данных (ЦОД), локомотиво поездов для железного сообщения.
- Поддерживает мониторинг до 6 цепей АКБ, одна цепочка поддерживает до 420 батарей;
- Круглосуточный мониторинг никель-кадмиевых, свинцово-кислотных и многополюсных аккумуляторов;
- Питание от коммуникационной шины;
- Измерение тока цепочки батареи и напряжения цепочки батареи;
- Конструкция с защитой от помех;
- Поддержка подключения к высокочастотному ИБП;
- Защита от неправильного подключения, не повреждающая датчик цепи и аккумулятор;
- Протоколы связи MODBUS-TCP, MODBUS-RTU, SNMP;
- Полное измерение данных, таких как напряжение, ток, импеданс, сопротивление изоляции, SOC (состояние заряда батареи), SOH (оценки состояния эксплуатации);
- Соответствует IEEE 1188-2005.
Техническая документация
Параметры

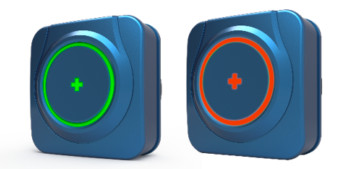

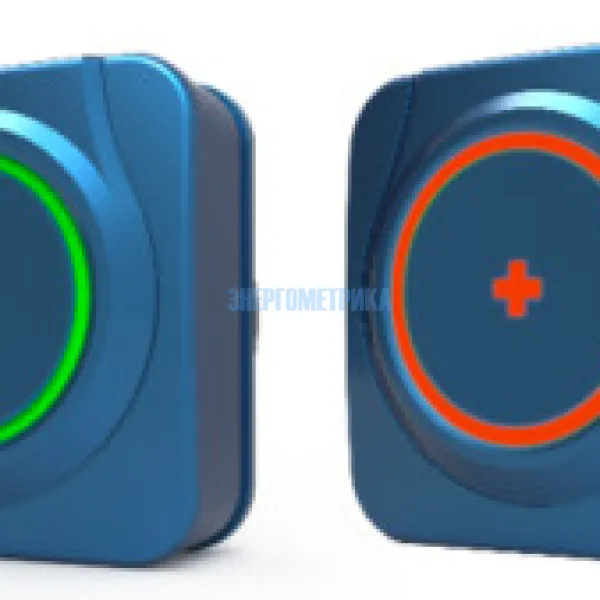

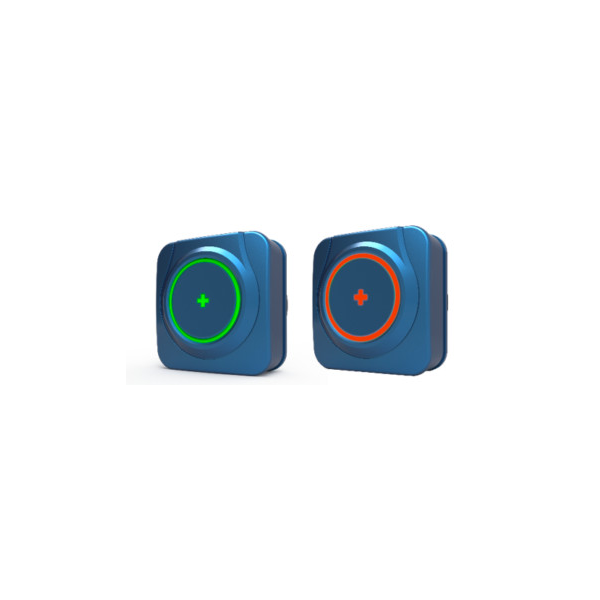

Датчик аккумуляторных элементов BAT71-02/ BAT71-12:
- BAT71-02 для свинцово-кислотной батареи 2 В или никель-кадмиевой батареи 1,2 В;
- BAT71-12 для свинцово-кислотного аккумулятора 12 В;
- Мониторинг напряжения каждого аккумулятора;
- Мониторинг внутренней температуры каждого аккумулятора (отрицательный полюс);
- Мониторинг внутренного сопротивления каждого аккумулятора;
- Мониторинг состояния каждого аккумулятора;
- Мониторинг утечки батареи и контроля уровня жидкости (опционально);
- Питание от коммуникационной шины, не потребляет заряд батареи,
- Функция баланса;
- В комплект входятт все необходимые кабели, измерительной цепи: 0,3 м;
- Кабель связи: 0,5 м с портом RJ45.

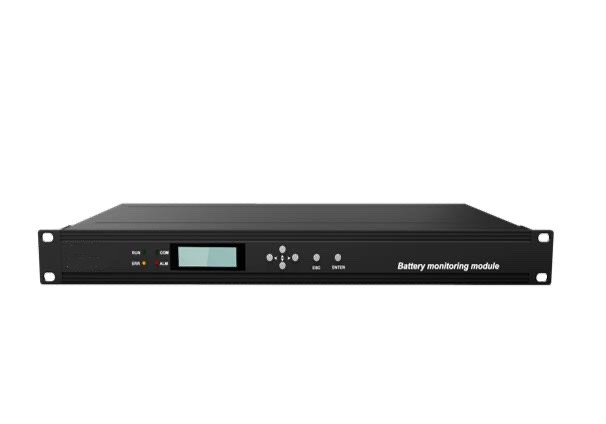

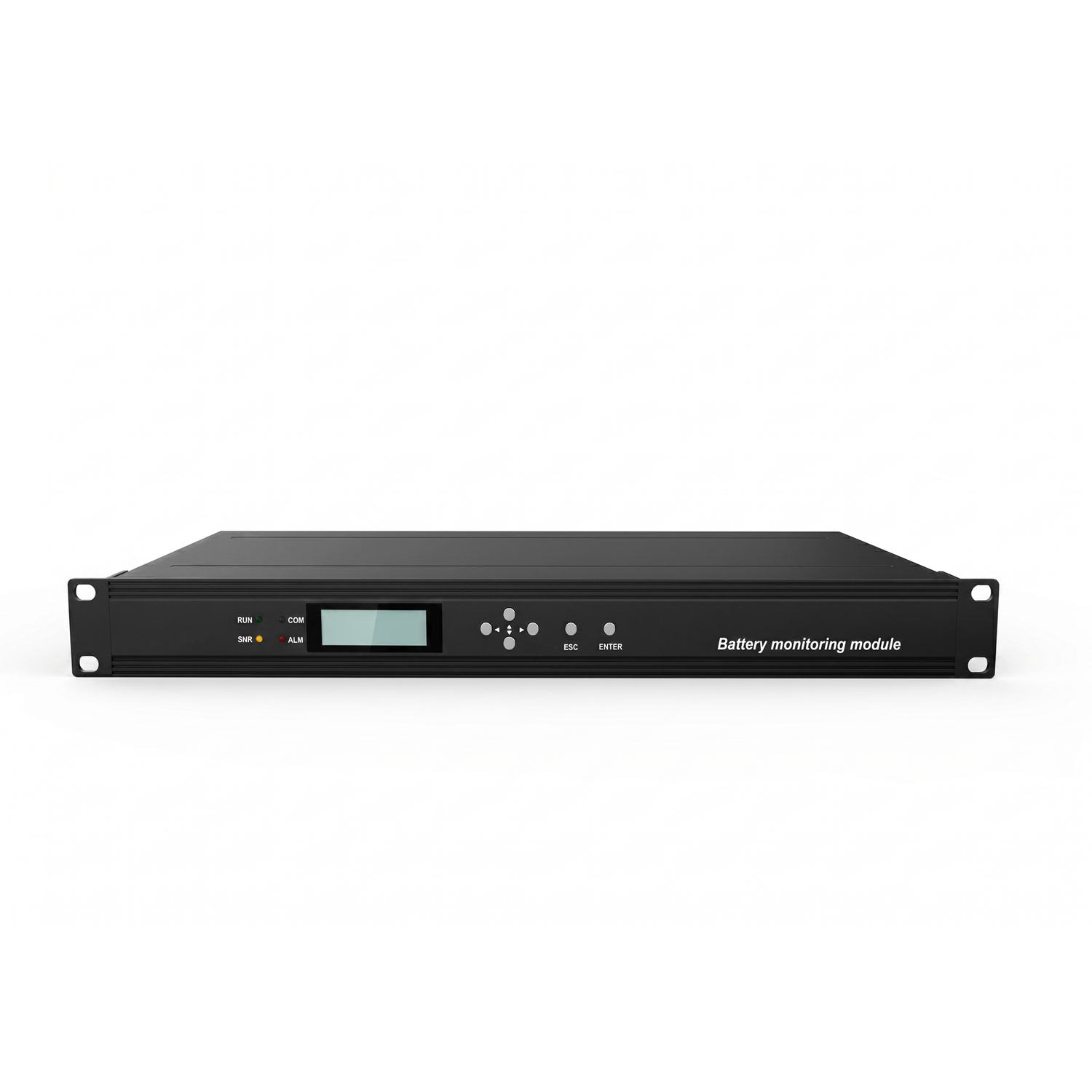

| Технические характеристики базового блока BMS 600 | |||
| Процессор | ARM M4 180 МГц | ||
| Память | 128 Мб | ||
| Дисплей | 2-дюймовый ЖК-дисплей с подсветкой | ||
| Среднее время безотказной работы | ≥ 100 000 часов | ||
| Питание | Номинальное: 220 В переменного тока Диапазон: 85...305 В переменного тока 100... 430 В постоянного тока |
||
| Потребляемая мощность | < 15 Вт (только базовый блок) | ||
| Интерфейс для связи | 1 порт Ethernet (10/100M), MODBUS-TCP, SNMP 2 порта RS485, MODBUS-RTU, скорость передачи данных: 9600 бит/с, 19200 бит/с, 38400 бит/с (опционально) |
||
| Измерительная цепь | 6 каналов портов RJ45, каждый порт максимум. батареи 70, всего максимум 420шт | ||
| Входы/выходы |
2 AI, 4 ...20 мА, входное сопротивление 50 Ом, 3 x DI, сухой контакт |
||
| Окружающая среда | Рабочая температура: -15°C ... 55°C Температура хранения: -40°C ... 70°C Влажность: 5% ... 95% без конденсации |
||
| Диапазон измерения | Напряжение 1...6 строк Диапазон: 20...1000 В постоянного тока, разрешение: 0,01 В | ||
| Ток: 1...6 строк Диапазон: -2000...2000 А постоянного тока, разрешение: 0,01 В | |||
| Технические характеристики датчиков | ||||
| Датчик | Питание | Номинальное входное напряжение | Напряжение | Рабочая температура |
| BAT71-02 | Потребляемая мощность 24 В постоянного тока: < 0,25 Вт | 2 В / 1,2 В | 0,5 ... 3 В постоянного тока (± 0,2 %) | -20°С ... 85°С (±0,5°С) |
| BAT71-12 | 12 В | 5...18 В постоянного тока (±0,2%) | ||
Вам может быть интересно
Система мониторинга аккумуляторов BMS 200 применяется на базовых станциях телекоммуникационной связи, станциях питания 24/48 В.
Система мониторинга аккумуляторных батарей BMS 600 предназначена для контроля состояния "здоровья" АКБ. BMS 600 позволяет производить мониторинг батареи в режиме реального времени.
Система онлайн-мониторинга системы аккумуляторных батарей EnergoM-D-101 в реальном масштабе времени измеряет параметры состояния системы аккумуляторных батарей: напряжения цепочки батарей, состояния заряда/разряда, тока и напряжения каждой батареи, а также внутреннее сопротивление.

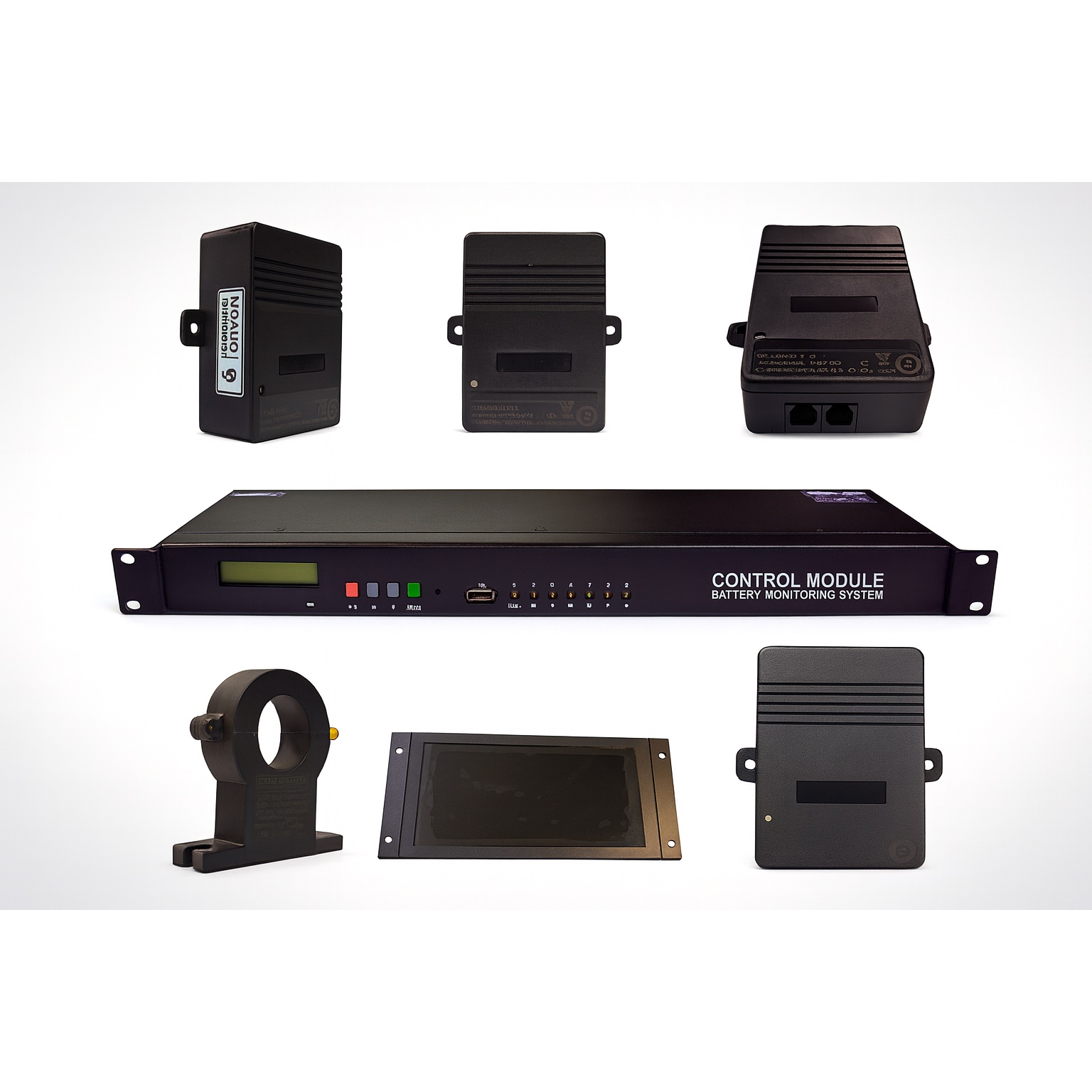

Система контроля состояния аккумуляторных батарей БМС01 предназначена для максимизации надежности и предотвращение неожиданных выходов из строя АКБ. Система БМС01 позволит максимизировать заявленный срок службы АКБ и минимизировать стоимость обслуживания.
