HMI - Дисплей для управления системами мониторинга BMS
Особенности:

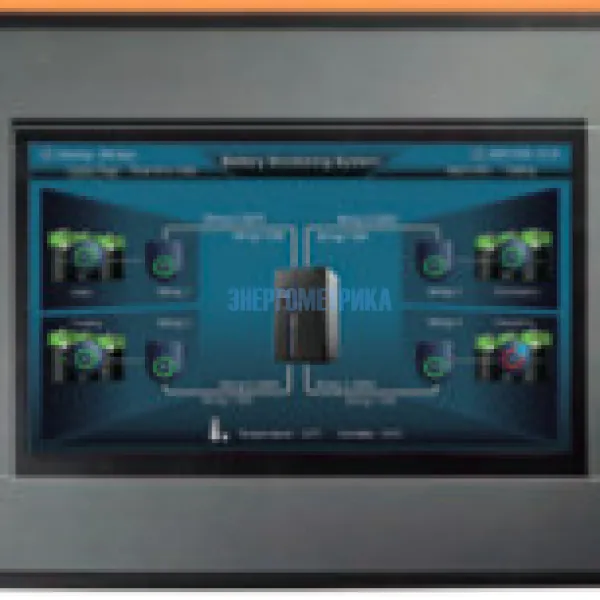

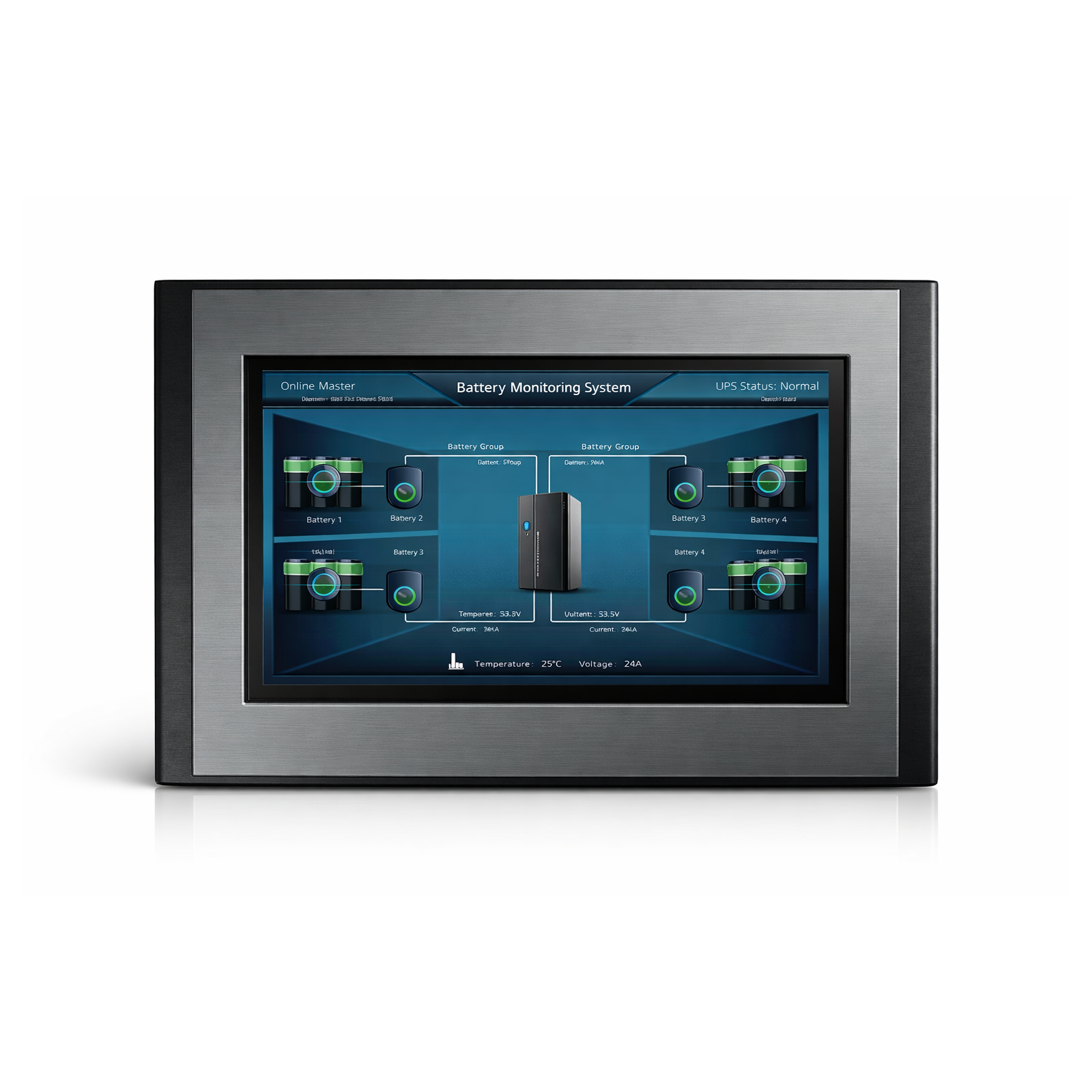

- 7-дюймовый сенсорный экран HMI для отображения и управления системами АКБ;
- Отображение данных батареи в режиме реального времени: напряжение каждой батареи, сопротивление, внутренняя температура, SOC (состояние заряда батареи), SOH (оценки состояния эксплуатации);
- Отображение данных цепи в режиме реального времени: напряжение цепи, ток заряда и разряда цепи, SOC (состояние заряда батареи), степень баланса;
- Отображение данных тревоги: состояние тревоги в режиме реального времени и соответствующая информация о тревоге (идентификатор неисправной батареи,
дата/время, причина тревоги, состояние связи); - 3000 записей тревоги для каждой цепи батареи.
Техническая документация
Параметры
| Технические характеристики дисплея HMI | |||
| Дисплей | 7-дюймовый TFT-дисплей, светодиодная подсветка, разрешение: 800 х 480 | ||
| Связь | 1 порт Ethernet (для PBAT и BMS 900), 1 порт RS485 (для серии BMS) | ||
| Питание | 24 В постоянного тока, 20 % / максмимум 300 мА | ||
| Процессор | ARM cortex-A7, многоядерный 800 МГц | ||
| Flash | 128 Mб | ||
| RAM | 128 Mб DDR2 | ||

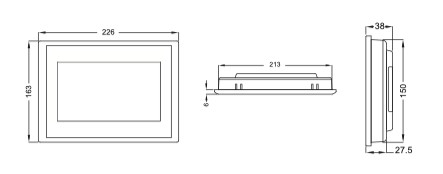

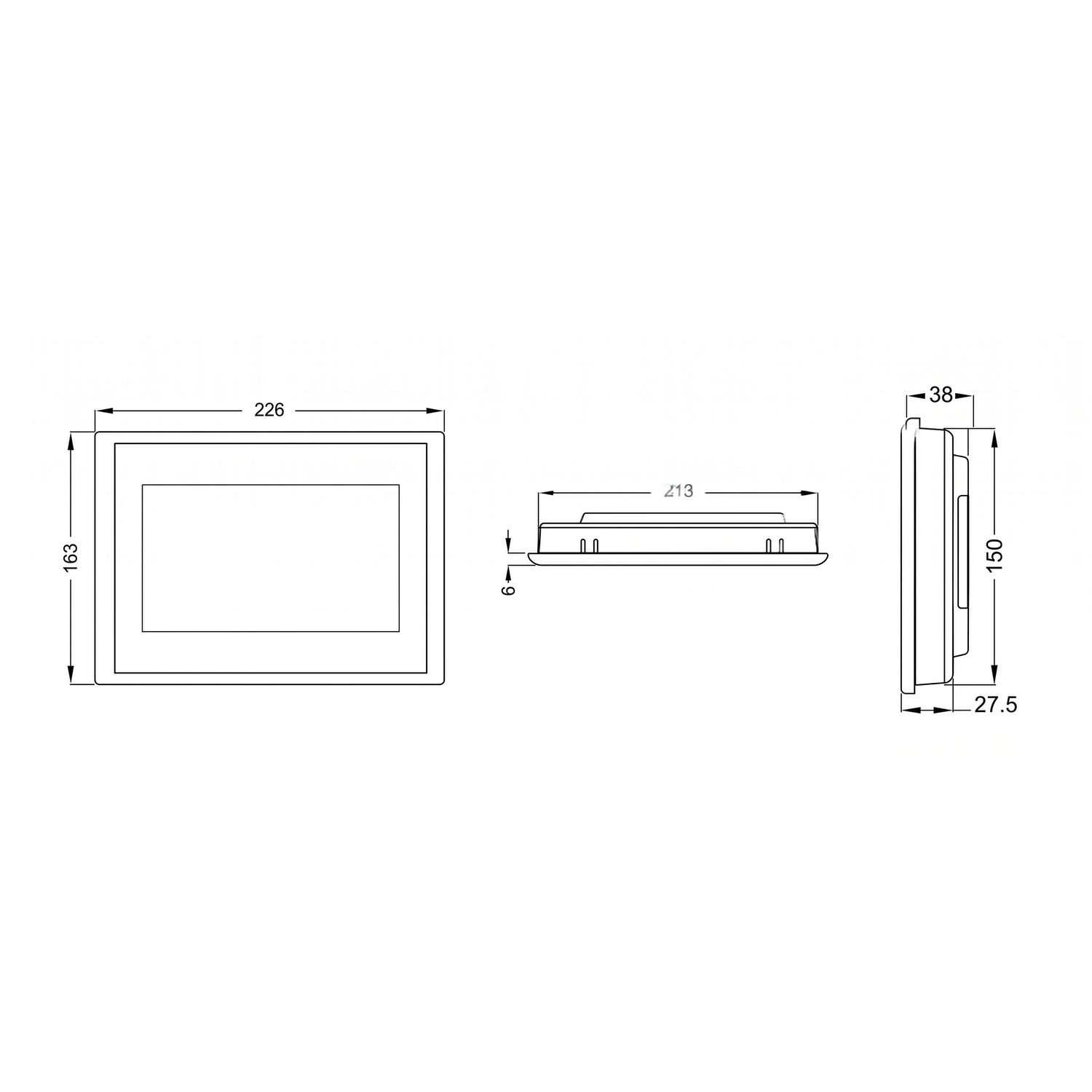

| Размеры | 226 мм х 163 мм х 36 мм, Монтажное отверстие: 215 мм ± 0,5 х 152 мм ± 0,5 | ||
| Потребляемая мощность | < 5 Вт | ||
