БМС01 - Система контроля состояния аккумуляторов VRLA

Артикул: БМС01

Система контроля состояния аккумуляторных батарей БМС01 предназначена для максимизации надежности и предотвращение неожиданных выходов из строя АКБ. Система БМС01 позволит максимизировать заявленный срок службы АКБ и минимизировать стоимость обслуживания.

Система контроля состояния аккумуляторных батарей БМС01 измеряет и контролирует следующие параметры: внутреннее сопротивление, напряжение аккумуляторных батарей, заряд и разряд батарей, температуру свинцово-кислотных АКБ.

Пользователь системы БМС01 получает следующие преимущества:

  • Непрерывный контроль всех параметров АКБ при исключении человеческого фактора при обслуживании;
  • Отсутствие необходимости обслуживания аккумуляторных батарей, в том числе на удаленных объектах;
  • Отсутствие аварий по причине неожиданного выхода из строя аккумуляторных батарей;
  • Организацию планомерной работы сервисной службы;
  • Максимизацию надежности аккумуляторных систем ИБП;
  • Возможность формирование отчета о состоянии аккумуляторов, с целью планирования замены на следующий год;
  • Получение всей информации о работе АКБ в открытых стандартных протоколах: Modbus RTU, Modbus TCP, SNMP;
  • Опционально возможно применение беспроводной связи между датчиками.

Особенности Система контроля состояния аккумуляторных батарей БМС01:

  • Измерение полного сопротивления, температуры и напряжения для всестороннего анализа состояния батареи;
  • Контроль тока в цепочке аккумуляторов и температуры окружающей среды;
  • Автоматический анализ данных о батареях, выявление батарей требующих замены или обслуживания;
  • Оповещение пользователя, при срабатывании тревоги, осуществляется через ПО на ПК и через световую сигнализацию датчика, установленного на аккумуляторе;
  • Все измеренные параметры передаются на ПК.
  • Программное обеспечение на ПК позволяет управлять несколько измеряемыми строками и проверять состояние аккумуляторов в режиме реального времени и сохраненных данных.

Система контроля состояния аккумуляторных батарей БМС01

  • Поддерживает мониторинг 2В, 6В и 12В аккумуляторных батарей.
  • Поддерживает мониторинг до 6 цепей аккумуляторов, одна цепочка поддерживает до 300 батарей.
  • Максимальное измеряемое напряжение в группе к 20...800В
  • Измеряемый ток цепи 0…+1000A

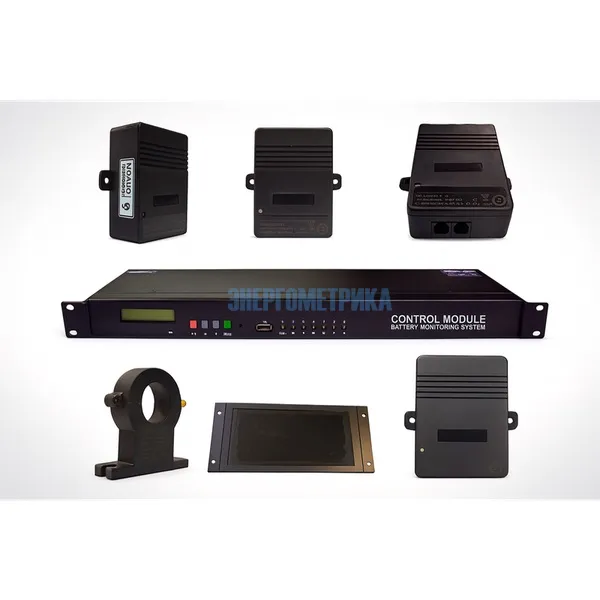

Состав системы БМС01

  • БМС01-TA-2: датчик для аккумуляторной батареи 2 В
  • БМС01-TA-6: датчик для аккумуляторной батареи 6 В

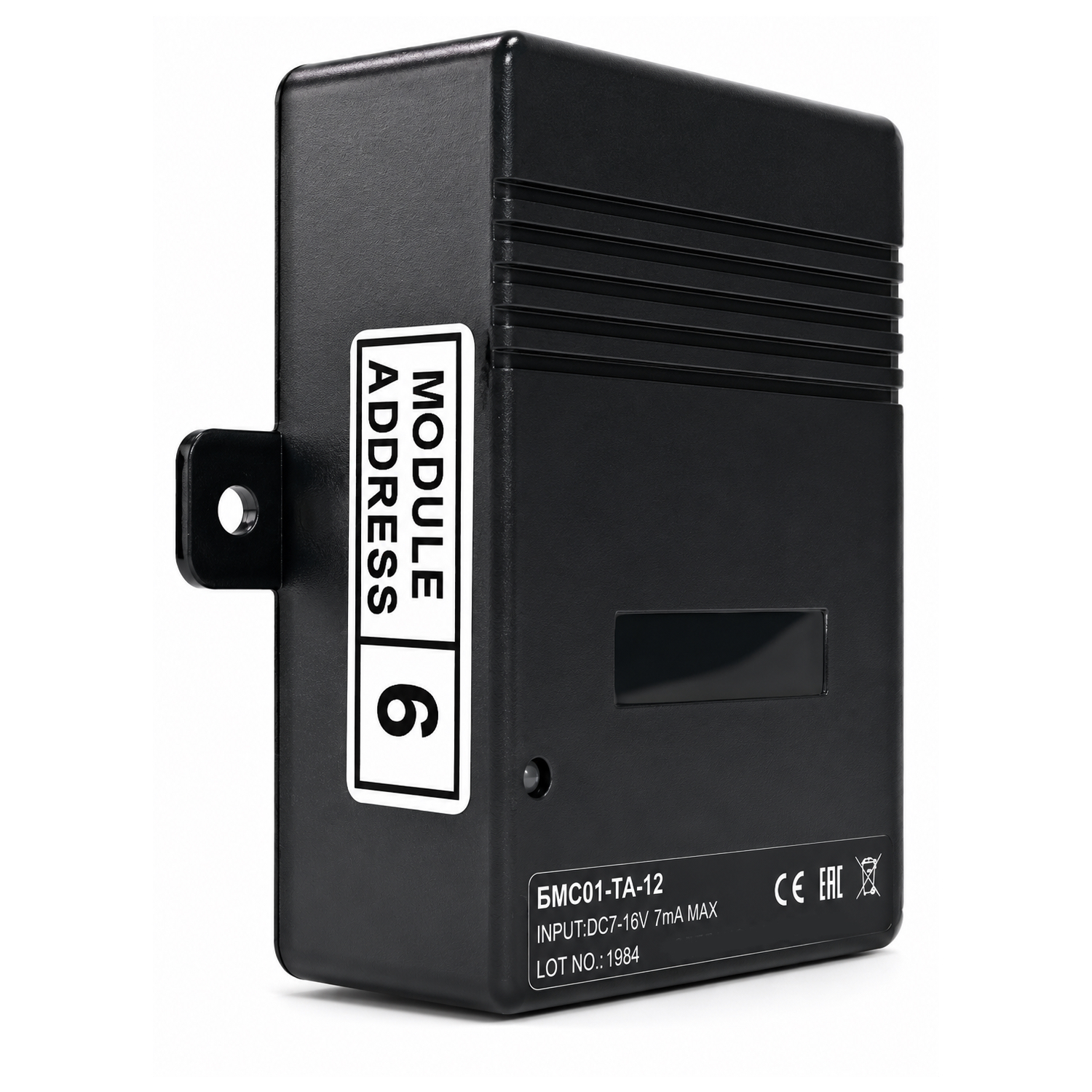

  • БМС01-TA-12: датчик для аккумуляторной батареи 12 В
  • БМС01-КР - конвертер
  • БМС01-TC: датчик для цепочки батарей
  • БМС01-CM: Шлюз управления с портом LAN

Варианты конфигурации системы:

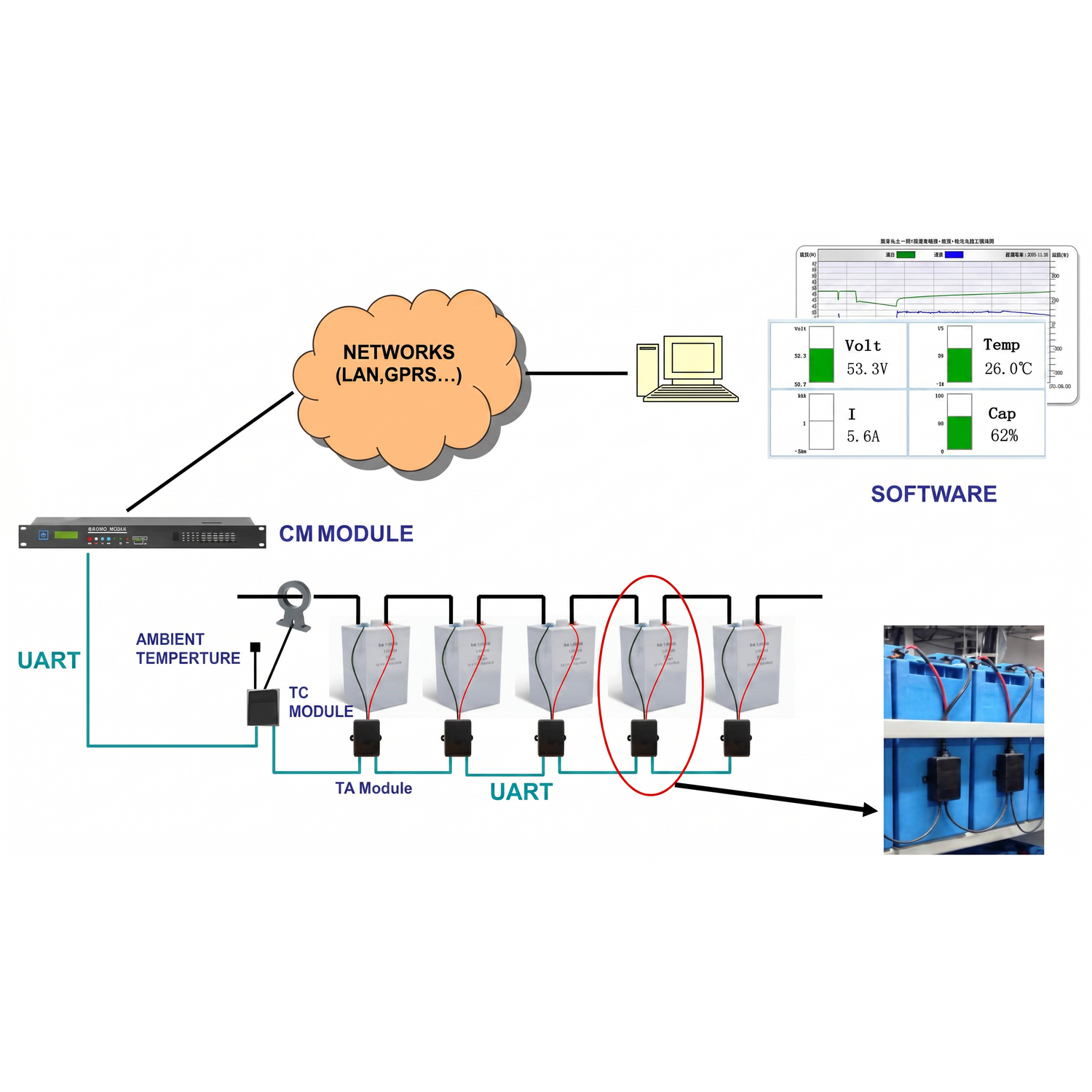

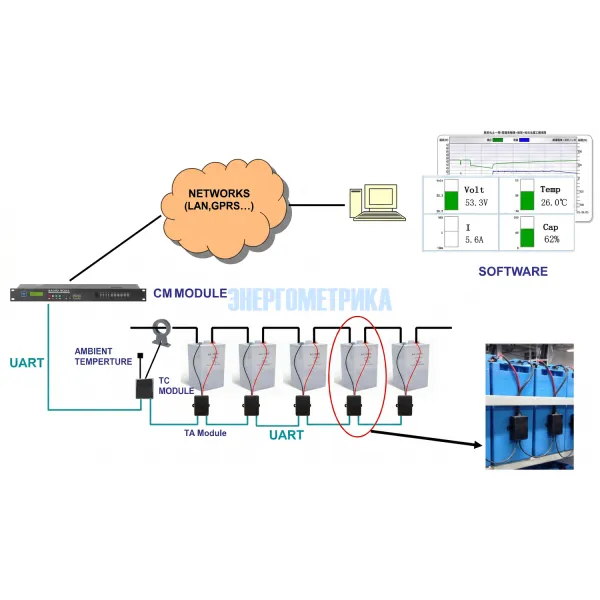

  1. БМС01-ТА устанавливается на АКБ и последовательно соединяется с БМС01-ТС. Датчик цепочки батарей подключается к шлюзу, который обрабатывает полученные значения о каждой батареи и цепочке. С помощью Web-интерфейса, все данные предоставляются в виде графиков и диаграмм с возможностью установки необходимых значений срабатывания тревог.
  2. Допускается конфигурирование с возможность опроса напрямую датчиков БМС01-ТА по интерфейсу RS485 протокол Modbus через конвертер БМС01-КР. Таким образом создается платформа для создания заказчиком своей системы мониторинга АКБ

Мониторинг и отчетность

  • Напряжение, внутреннее сопротивление,  температура отрицательного полюса каждого блока
  • Напряжение, ток каждой цепочки
  • Обозначения уровня заряда и состояния аккумулятора
  • Отображение данных в режиме реального времени, ведение журнала данных, анализ графиков

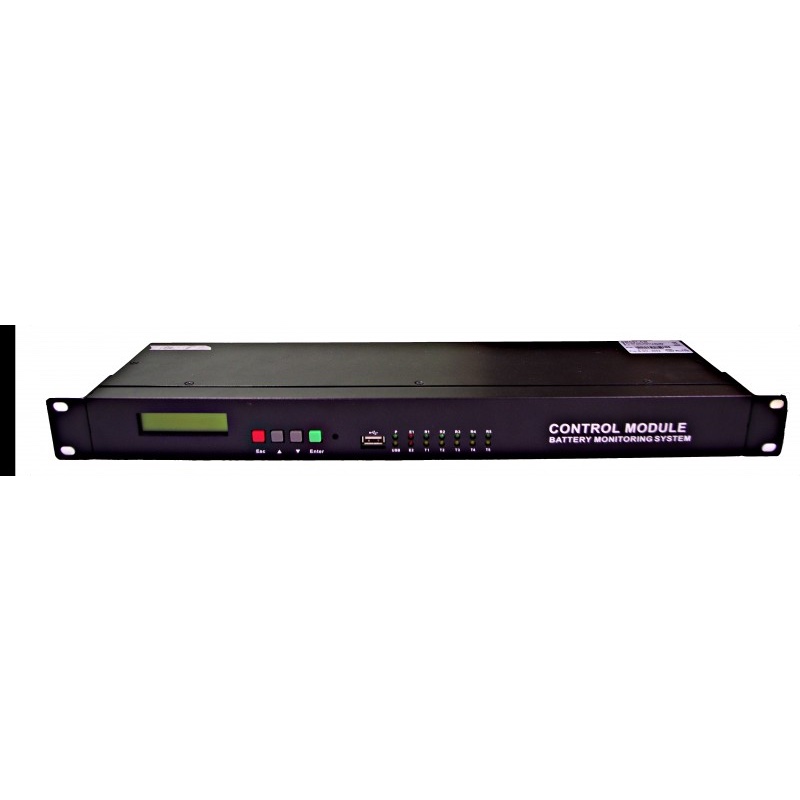

Шлюз БМС01-CM

  • Поддержка 4 цепей, общее количество контролируемых датчиков до 960
  • Анализ кривой, а также уровня заряда и состояния аккумулятора
  • Состояние переключателя аккумулятора, мониторинг влажности и температуры
  • Передача данных и сигналов тревоги на облачный сервер через Ethernet
Технические характеристики БМС01
Прибор Напряжение Температура Внутреннее сопротивление
Вес
БМС01-TA-2 от 1,5 В до 2,5 В от -10℃ до 70℃ (±0.5℃)

от 0,1 мОм до 100 мОм

Погрешность воспроизводимости: 1,5 %

Погрешность соответствия: 1,0 %

 115 грамм
БМС01-TA-6 от 4,5 В до - 7,5 В  115 грамм
БМС01-TA-12 от 9,0 В до 15,0 В  115 грамм

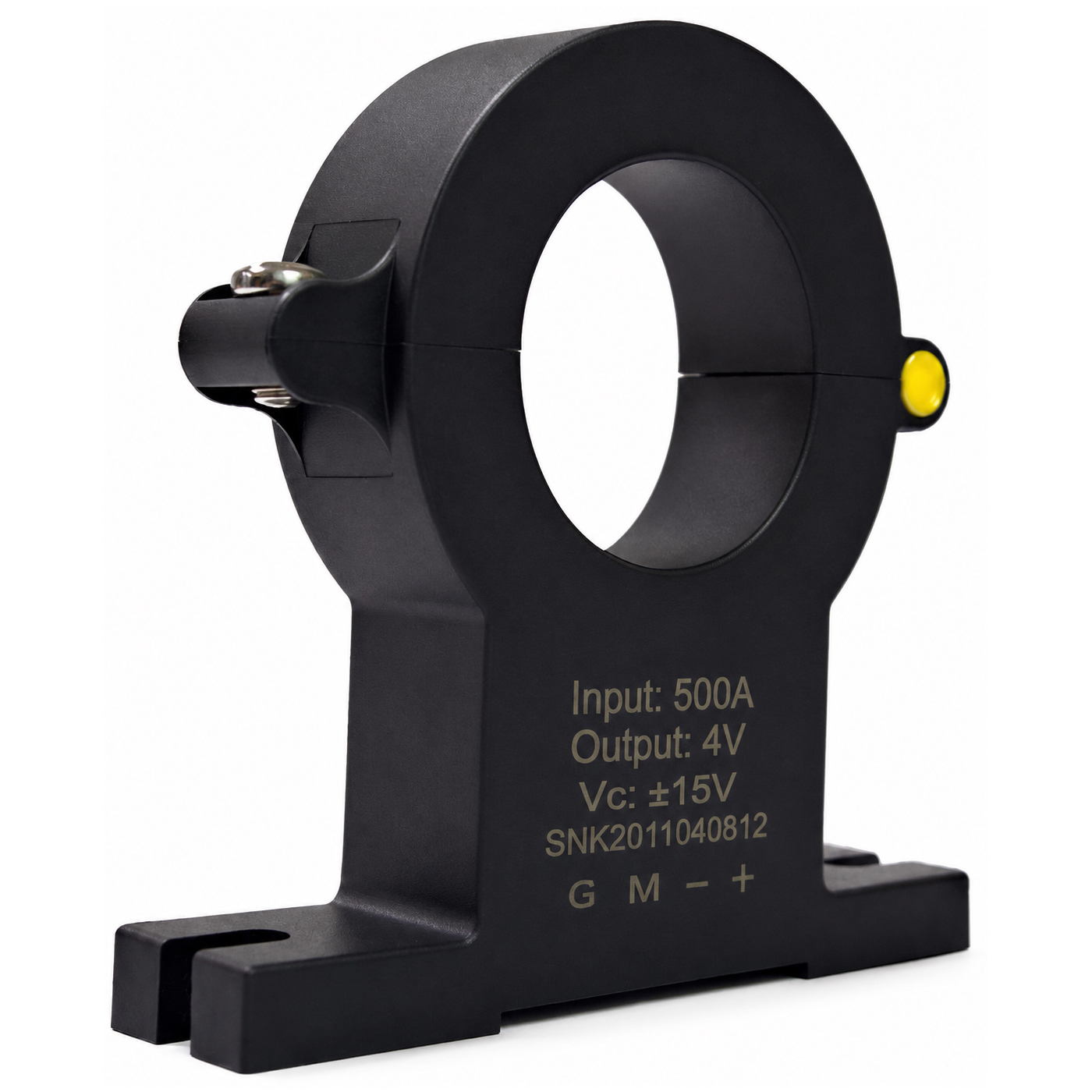

БМС01-TC от 20 В до 800 В Ток цепочки: 0 A...+ 1000 A (датчик Холла) 260 грамм



БМС01 — это лучший промышленный интеллектуальный шлюз управления с ОС, базой данных и многоканальной системой связи. Он собирает, хранит и анализирует данные из каждого датчика, а затем передает их на облачный сервер и в удаленную систему.
БМС01 оснащен встроенным веб-сервером и базой данных.

Данный высоко экономичный шлюз поддерживает до 960 устройств контроля над уровнем заряда и состоянием аккумуляторов.

БМС01 - Интеллектуальный шлюз управления позволяет производить:

Анализ и отчеты

  • Состояние аккумулятора
  • Заряд аккумулятора
  • Анализ кривой
  • Порог сигнализации

Измерения

Аккумуляторная батарея:

  • Напряжение
  • Температура
  • Внутреннее сопротивление (Ом)

Цепочка батарей:

  • Напряжение
  • Ток заряда/разряда

Панель переключателя:

  • Статус переключателя
  • Температура и влажность



Технические характеристики БМС01-СМ
Связь порт RS485,  порт Ethernet (10/100M) протоколы Modbus RTU, Modbus TCP, SNMP
Дисплей ЖК-дисплей высокого разрешения, с разрмерами 122х32
Источник питания 85...264 В переменного тока
Вес 1800 грамм
