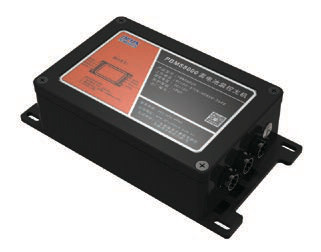

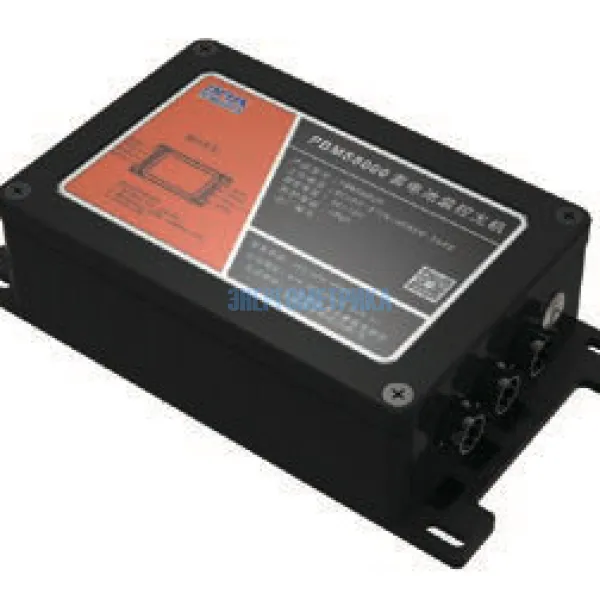

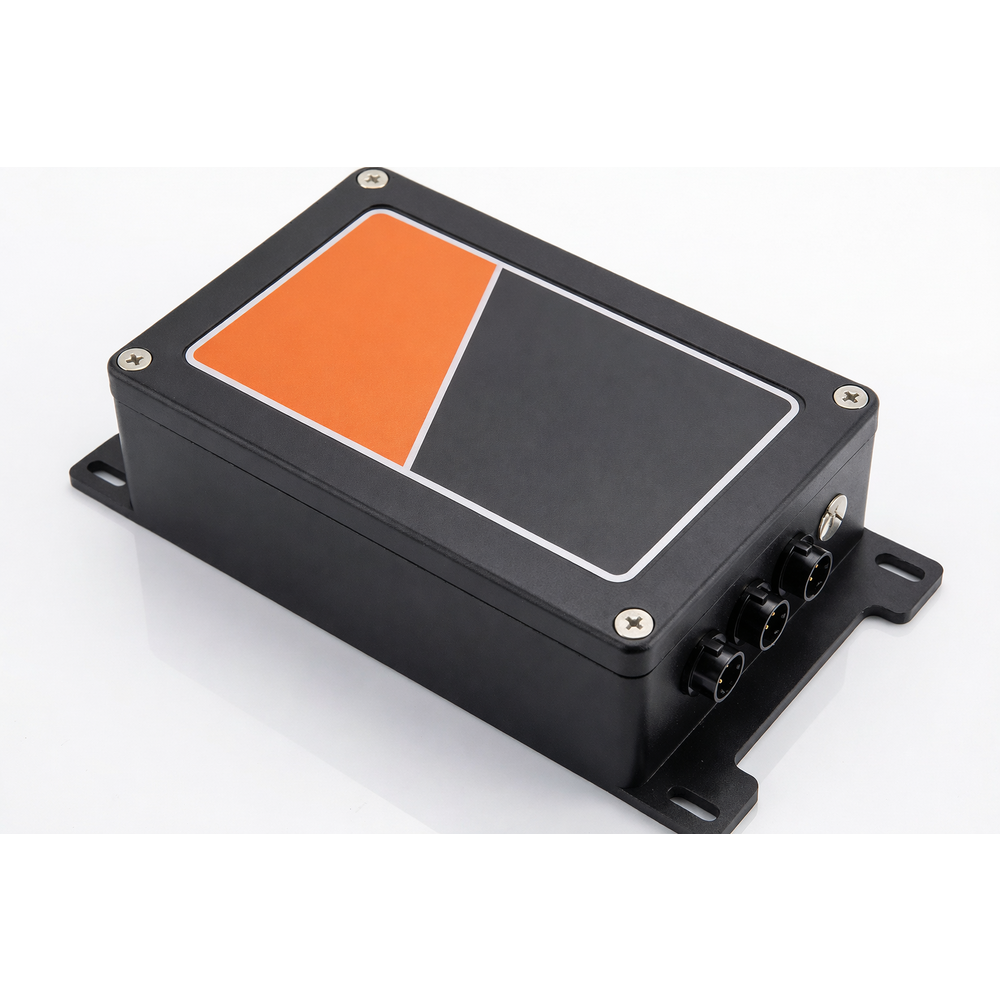

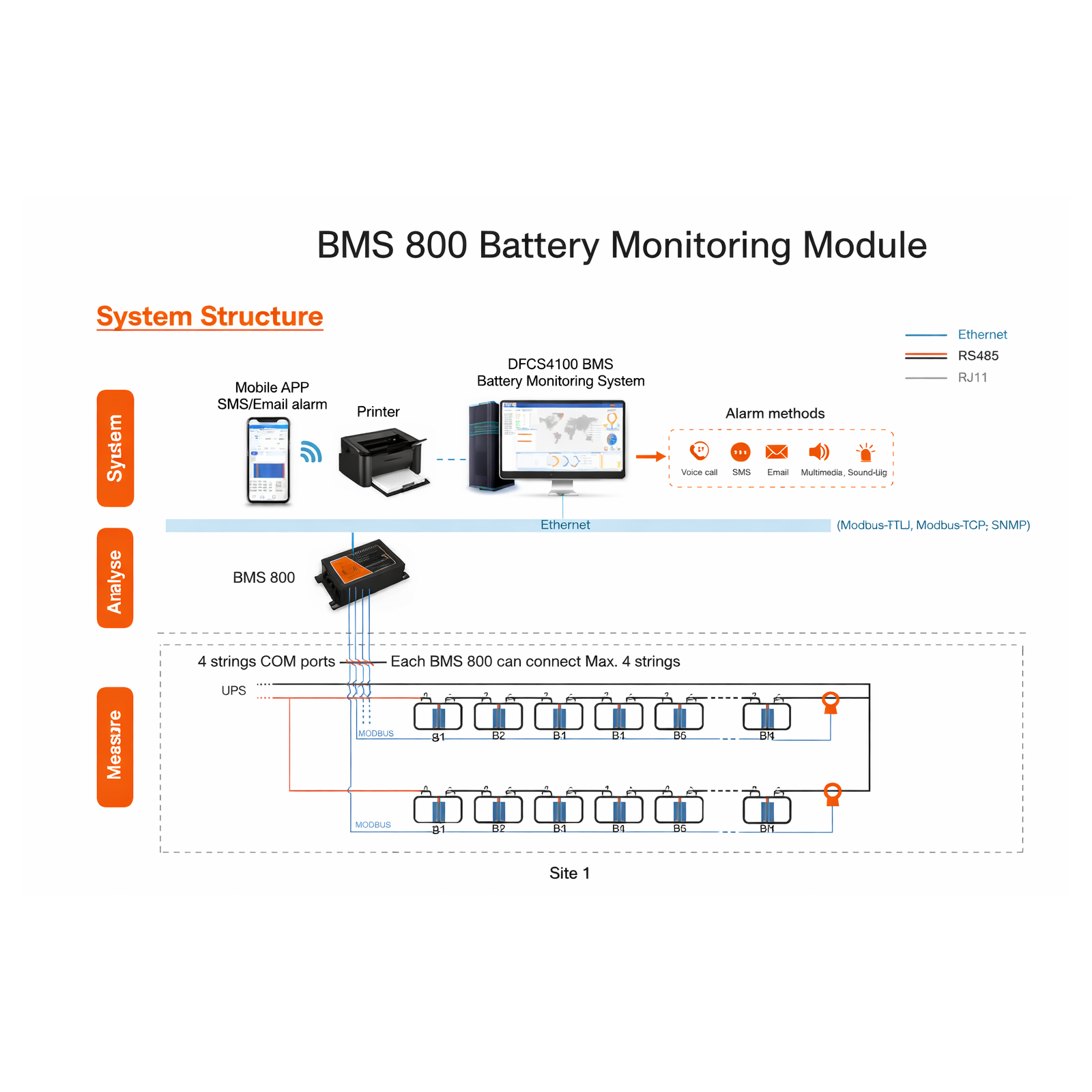

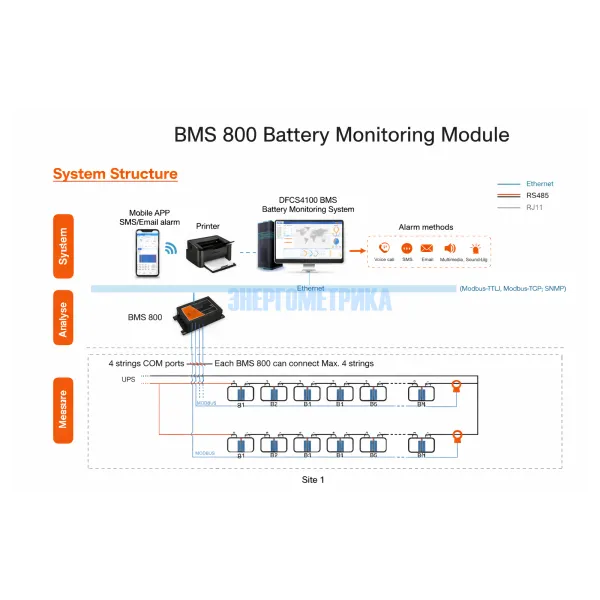

BMS 800 - Система мониторинга аккумуляторов для опасных производственных объектов
BMS 800 - Система мониторинга аккумуляторов для опасных производственных объектов
Система мониторинга аккумуляторных батарей BMS 800 предназначена для контроля состояния "здоровья" АКБ. BMS 800 позволяет производить мониторинг батареи в режиме реального времени.
Рекомендуем применять в качестве дисплея HMI.
Особенности:
- Класс огнестойкости материала корпуса UL94-HB-V0;
- Мониторинг никель-кадмиевых, свинцово-кислотных аккумуляторов;
- Поддерживает мониторинг до 4 цепей АКБ, одна цепочка 60 батарей;
- Мониторинг в режиме онлайн 2 В, 12 В свинцово-кислотная батарея или 1,2 В никель-кадмиевая батарея;
- Степень защиты IP65;
- Авиационный разъем;
- Питание от коммуникационной шины;
- Автоматическое определение идентификационного адреса датчика батареи;
- Мониторинг тока утечки колонны (дополнительный датчик);
- Полное измерение данных, таких как напряжение, ток, импеданс, сопротивление изоляции, SOC (состояние заряда батареи), SOH (оценки состояния эксплуатации);
- Соответствует IEEE 1188-2005.
Техническая документация
Параметры
Функции BMS 800:
- Мониторинг напряжения батареи, тока заряда и разряда;
- Мониторинг SOC и SOH;
- Функция баланса;
- Степень защиты IP65;
- Автоматическое определение идентификационного адреса датчика батареи;

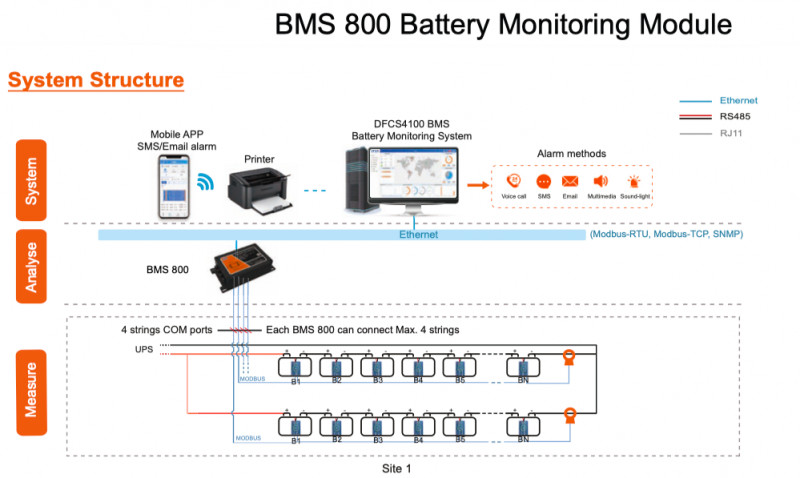

- Функция загрузки данных через RS485 (Modbus-RTU) и Ethernet (Modbus-TCP или SNMP);
- Аксессуары: датчик Холла и кабель: диапазон от 0 до ± 1100 А с авиационным разъемом 20 см (штекер и гнездо).

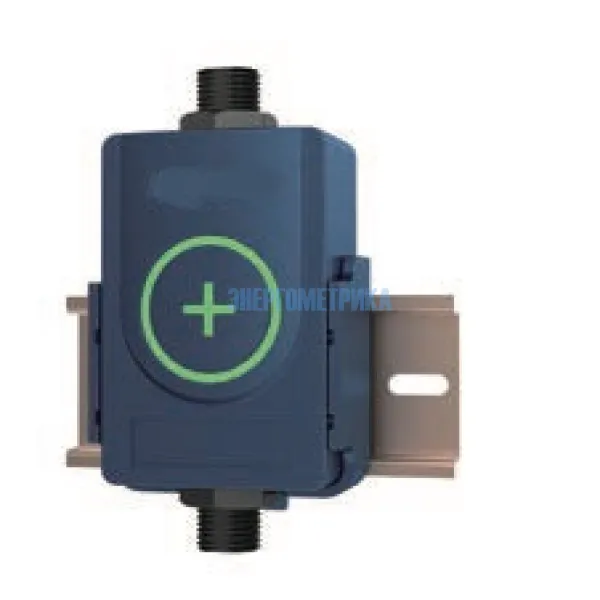

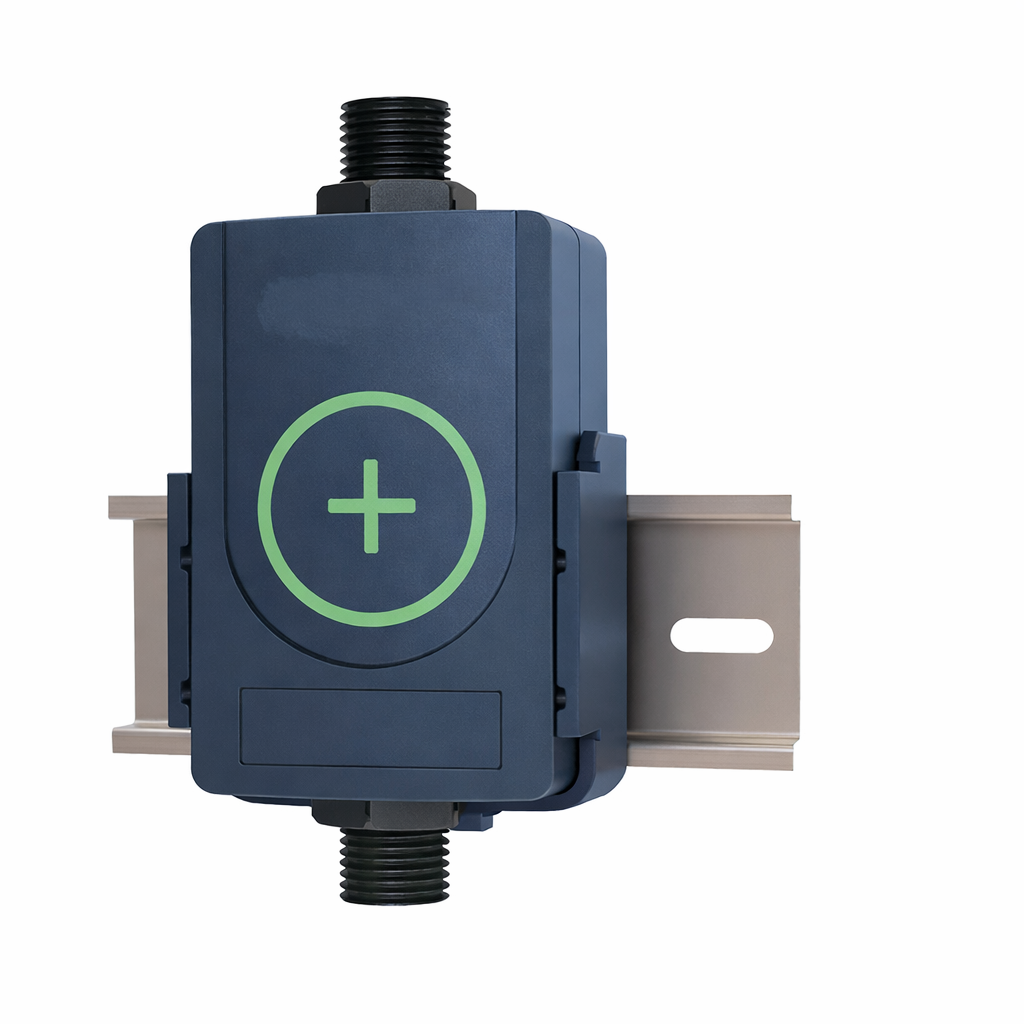

Датчик аккумуляторных элементов BAT81-02/ BAT81-12:
- BAT81-02 для свинцово-кислотного аккумулятора 2 В или никель-кадмиевого аккумулятора 1,2 В;
- BAT81-12 для свинцово-кислотного аккумулятора 12 В;
- Мониторинг напряжения каждого аккумулятора;
- Мониторинг внутренней температуры каждого аккумулятора (отрицательный полюс);
- Мониторинг внутренного сопротивления каждого аккумулятора;
- Мониторинг состояния каждого аккумулятора;
- Функция баланса;
- Степень защиты IP65;
- Класс огнестойкости UL94-HB-V0;
- Питание от коммуникационной шины, не потребляет заряд батареи.
| Технические характеристики системы мониторинга аккумуляторных батарей BMS 800 | |||
| Процессор | ARM M4 180 МГц | ||
| Память | 128 Мб | ||
| Среднее время безотказной работы | ≥ 100 000 часов | ||
| Питание | Номинальное 220 В переменного тока Диапазон: 85...264 В переменного тока, 100...370 В постоянного тока |
||
| Размеры | 190мм×100мм×44мм | ||
| Восходящая связь | 1 порт Ethernet (10/100M), MODBUS-TCP, SNMP 1 последовательный порт RS485, MODBUS-RTU, скорость передачи данных: 9600 бит/с, 19200 бит/с, 38400 бит/с (опционально) |
||
| Нисходящая связь | 4 авиационных разъема, каждый порт максимум ≤15 шт. аккумуляторов, всего максимум 60 шт., MODBUS-RTU. | ||
| Диапазон измерения | Напряжение: 1...4 строки, диапазон: 20...1000 В постоянного тока (±0,5%), разрешение: 0,01 В | ||
| Ток: 1...4 строки, диапазон: -1000...1000 ADC (±0,2%, при 15°C ~ 35°C), разрешение: 0,01A | |||
| Окружающая среда | Рабочая температура: -20°C ... 60°C Температура хранения: -40°C ... 70°C Влажность: 5% ... 95%, без конденсации |
||
| Технические характеристики датчиков | |||||||||
| Датчик | Питание | Номинальное входное напряжение | Диапазон измерений | ||||||
| Напряжение | Внутренняя температура | Полное сопротивление | |||||||
| BAT81-02 | Потребляемая мощность 24 В постоянного тока: <0,25 Вт | 2В / 1,2В | 0,5 ~ 3 В постоянного тока (±0,2%) | -20–85℃ (±0,5 ℃) | Диапазон: 0,1 мОм ~ 50 мОм Ошибка воспроизводимости: 1,0 % ± 25 мкОм Ошибка соответствия: 1,5 % ± 25 мкОм | ||||
| BAT81-12 | 12 В | 5 ~ 18 В постоянного тока (±0,2%) | |||||||
Вам может быть интересно

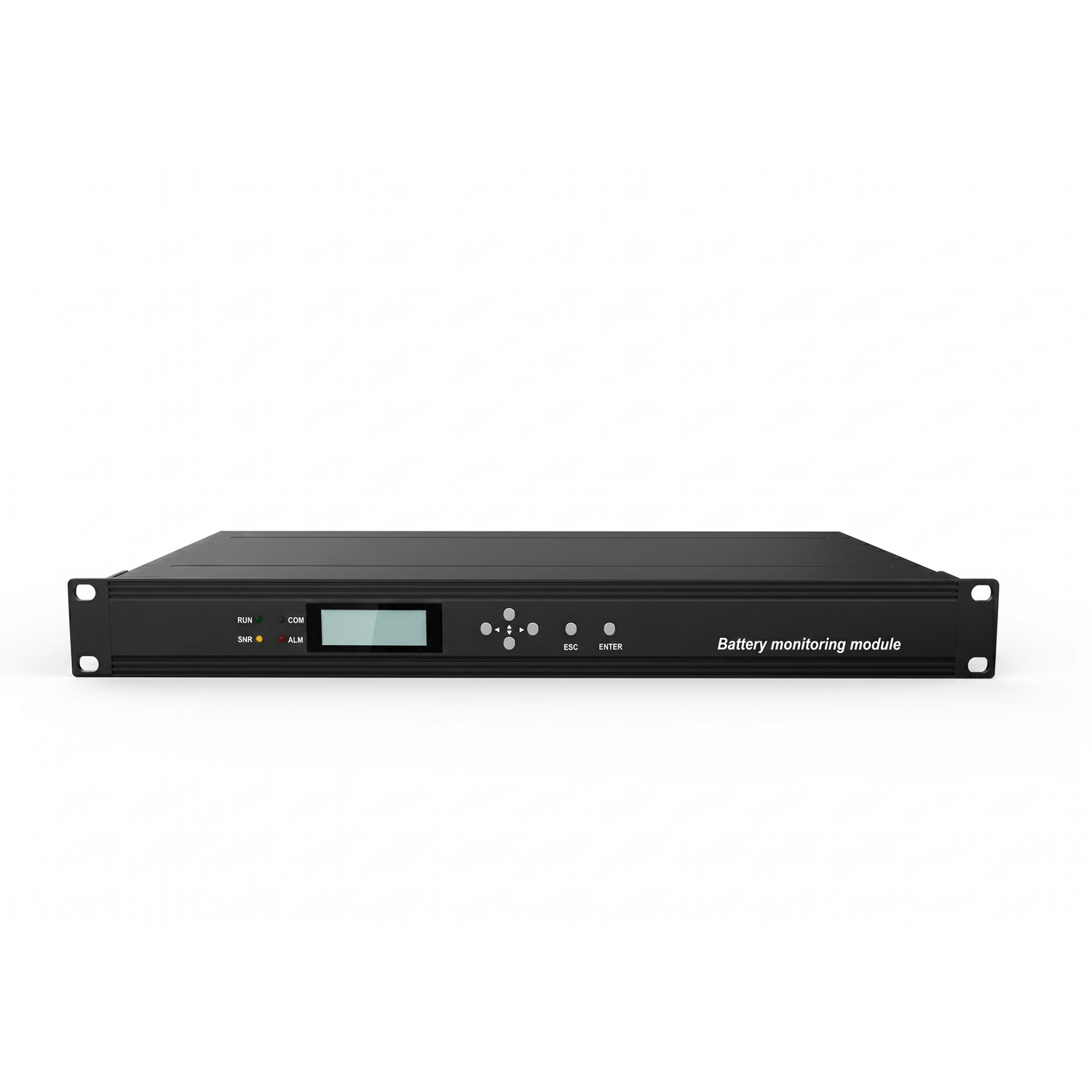

Система мониторинга аккумуляторных батарей BMS 900 предназначена для контроля состояния "здоровья" АКБ. BMS 900 позволяет производить мониторинг батареи в режиме реального времени.
