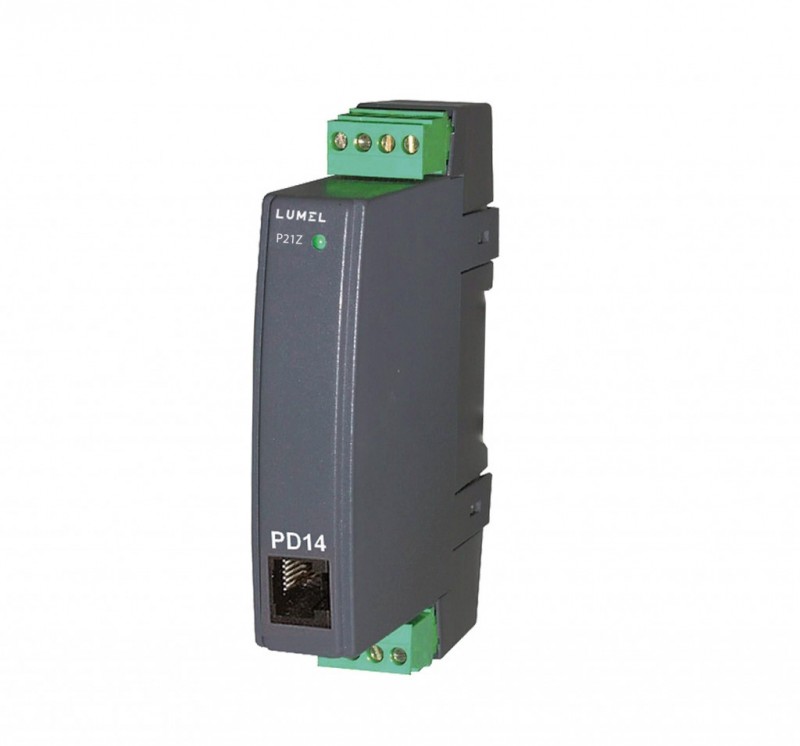

P21Z - Преобразователь среднеквадратичных значений тока и напряжения
Преобразователь переменного тока или напряжения типа P21Z предназначен для преобразования среднеквадратичного значения переменного тока или напряжения без постоянной составляющей в нормализованный сигнал постоянного тока или напряжения.
Цепь выходного сигнала преобразователя гальванически изолирована от цепи входного сигнала и питания.
На внешней стороне прибора имеются винтовые или пружинные клеммы для подключения внешних цепей.
Техническая документация
Параметры
Характеристики:
- вход:
- 100, 250, 400 В,
- 1 A, 5A a.c.,
- 20 ... 50 Гц, - выход:
- 0/4 ... 20 мА, 0 ... 10 В - RS-485 с протоколом Modbus
- программируемые параметры PD14 и бесплатным программным обеспечением eCon - время усреднения измерений,
- - преобразование характеристик значение выходного сигнала при превышении предельного значения,
- - ограничение выходного сигнала,
- - параметры передачи RS485
- внешние размеры: 22,5 х 120 х 100 мм.
