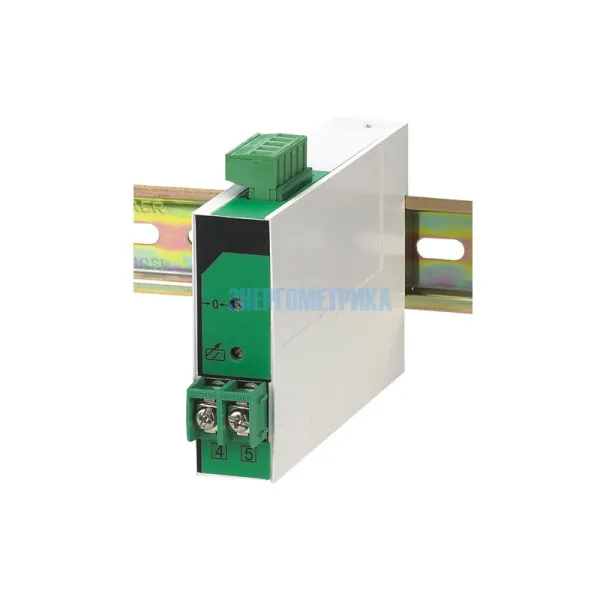

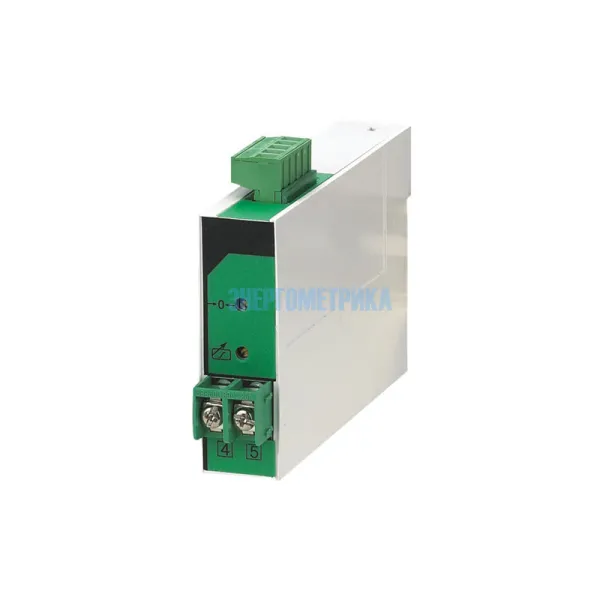

EnergoM-QP-A/V - Электрический преобразователь
EnergoM-QP-A/V - Электрический преобразователь
Преобразователь EnergoM-QP-A/V применяется для измерения распределительных фидеров, трансформаторов, генераторов, конденсаторных батарей и двигателей, в системах среднего и низкого напряжения.
Преобразователь серии EnergoM-QP-A/V преобразует входное напряжение переменного тока в выходной сигнал, не зависящий от нагрузки.
Выходной сигнал основан на измерении среднеквадратичного значения входного сигнала, и, следовательно, преобразователь может использоваться с искаженными формами сигналов.
Особенности:
- Используется в однофазной цепи переменного тока или цепи постоянного тока;
- Крепление на Din-рейку 35 мм или винтовой настенный монтаж;
- Среднеквадратичное измерение и выходной сигнал;
- Класс точности 0,2;
- Размер 55x75x120mm.
Параметры
| Модели преобразователя EnergoM-QP-A/V | |
| EnergoM-QPV | Преобразователь переменного напряжения |
| EnergoM-QPA | Преобразователь переменного тока |
| EnergoM-DPV | Преобразователь постоянного напряжения |
| EnergoM-DPA | Преобразователь постоянного тока |
| Технические характеристики преобразователя EnergoM-QP-A/V | |
| Питание | 80...265 В AC/DC, 45-65 Гц мощность потребления не более 3ВА |
| Текущий входной сигнал | 1А или 5 А мощность потребления не более 0,2 ВА |
| Входной сигнал напряжения | Прямой доступ 18...277 В переменного тока (L-N) Вторичный ток 100 В переменного тока Постоянный ток до 400 В мощность потребления не более 1ВА |
| Частота | 45 ~ 65 Гц |
| Перегрузочная способность | 1,2 раза непрерывно 10 раз /5 сек для текущего 2 раза / 2 сек для измерения напряжения |
| Стандартные выходные данные | 4...20 мА или 0...20 мА (программируется) 0...5В или 0...10В (опционально) |
| Максимальная нагрузка | Токовый выход: 0<lr<1кОм; Выходное напряжение: Lr>5кОм |
| Пульсация | <1% от пика к пику |
| Точность | 0,2% соответствует стандарту IEC 688 |
| Время отклика | |
| Защита | Панель: IP40 |
| Условия хранения | Температура: -25℃~+60℃ Влажность: относительная влажность 20%~95% |
Вам может быть интересно
Преобразователь мощности переменного тока серии EnergoM-QP-X преобразует трехфазные сигналы переменного тока в независимый от нагрузки сигнал постоянного тока, пропорциональный напряжению (В), току (А), активной мощности (ватт) и реактивной мощности (вар), частоте (Гц). Комбинация трех выходных сигналов в одном преобразователе.
Преобразователь EnergoM-QP-A/V(T) применяется для измерения распределительных фидеров, трансформаторов, генераторов, конденсаторных батарей и двигателей, в системах среднего и низкого напряжения.
Преобразователь измерительный переменного тока и напряжения с RS-485 и аналоговым выходом TIT-P2 - предназначен для измерения истинного действующего значения (TrueRMS) сигналов переменного тока, напряжения и преобразование результатов в унифицированный аналоговый сигнал постоянного тока, а также передача измеренных значений по каналу RS 485, протокол Modbus RTU.
Измерительный преобразователь переменного тока или напряжения P20Z предназначен для преобразования среднеквадратичного значения переменного тока или напряжения без постоянной составляющей в стандартный сигнал постоянного тока или напряжения.

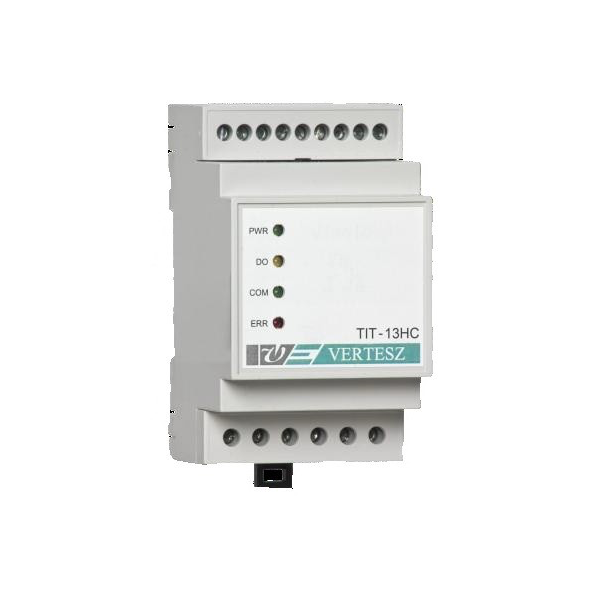

Измерительный преобразователь переменного тока 50А, 100А, 1000А с RS-485 и аналоговым выходом TIT-HC - предназначен для измерения истинного действующего значения (TrueRMS) сигналов переменного тока и преобразование результатов в унифицированный аналоговый сигнал постоянного тока, а также передача измеренных значений по каналу RS 485, протокол Modbus RTU.
