TCB-420 - Трансформаторы тока с выходом 4...20мА
TCB-420 - Трансформаторы тока с выходом 4...20мА

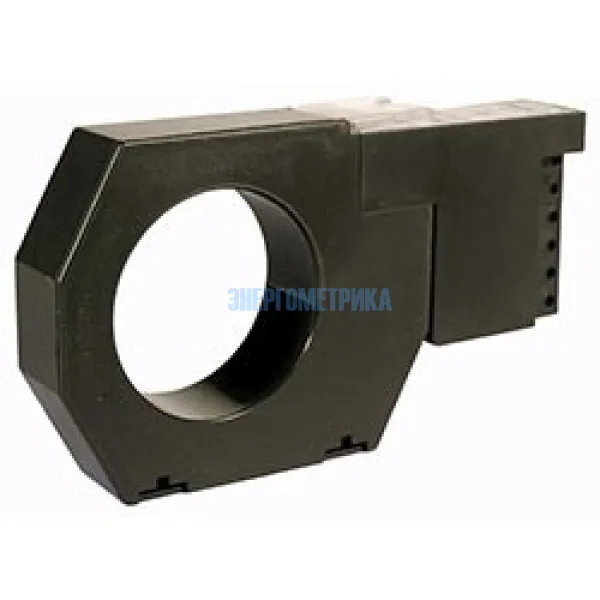

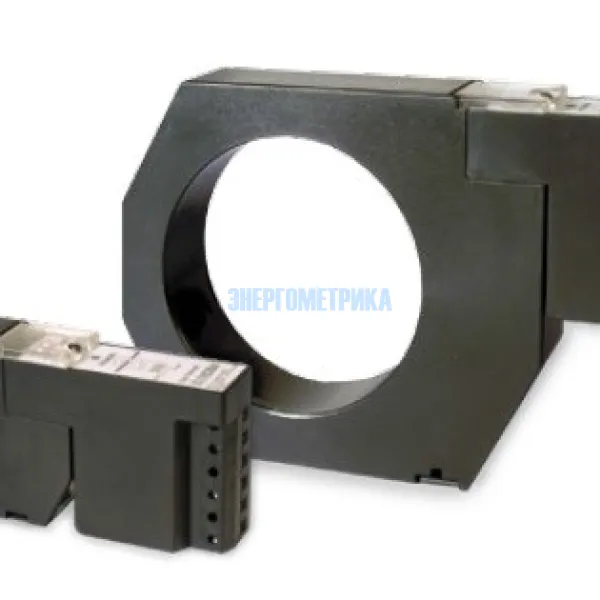

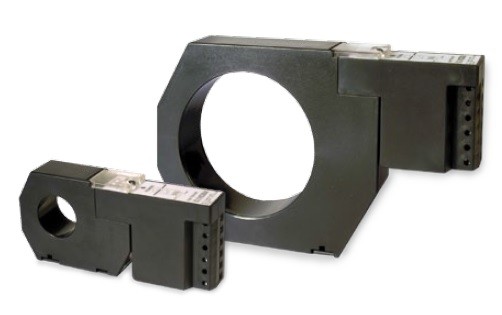

Трансформаторы тока с выходом 4...20мА серии TCB-420 применяются в линиях электроснабжения, для того чтобы преобразовать первичный ток в диапазоне от 2,5 до 1500А во вторичный ток 4...20 мА.
Основные характеристики трансформаторов тока TCB-420:
- Встроенный внутренний выход питания
- Источник питания 230 В переменного тока
- Первичный ток: от 2,5 до 1500 А переменного тока, в зависимости от типа
- Вторичный ток: 4...20 мА
- Внутренний диаметр / Шинные размеры: 35 мм, 70 мм, 105 мм
Техническая документация
Параметры

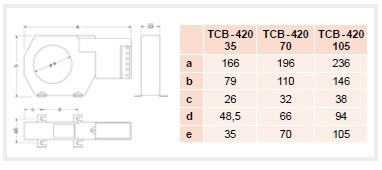

| TCB-420 - Трансформаторы тока с выходом 4...20мА | |||
| Тип | TCB-420 35 | TCB-420 70 | TCB-420 105 |
| Внутренний диаметр, мм | 35 | 70 | 105 |
| Высота, мм | 79 | 110 | 146 |
| Ширина, мм | 166 | 196 | 236 |
| Глубина, мм | 33 | 33 | |
| Первичный ток | Код для заказа | Код для заказа | Код для заказа |
| 2,5 | M71011 | ||
| 5 | M71012 | ||
| 10 | M71013 | ||
| 20 | M71014 | ||
| 50 | M71015 | ||
| 100 | M71016 | M71021 | |
| 250 | M71017 | M71022 | M71031 |
| 500 | M71023 | M71032 | |
| 750 | M71024 | M71033 | |
| 1000 | M71034 | ||
| 1500 | M71035 | ||
