Трансформаторы тока с выходом 4–20 мА

Приборы этого раздела решают одну конкретную задачу: преобразовать первичный ток силовой цепи непосредственно в стандартный аналоговый сигнал, пригодный для прямого подключения к входу ПЛК, регулятора, регистратора или SCADA. Дополнительный измерительный преобразователь между трансформатором и прибором не нужен — сигнал 4–20 мА или 0–10 В уже на выходе датчика.

Что в каталоге

В разделе три модели с разными схемами питания и назначением.

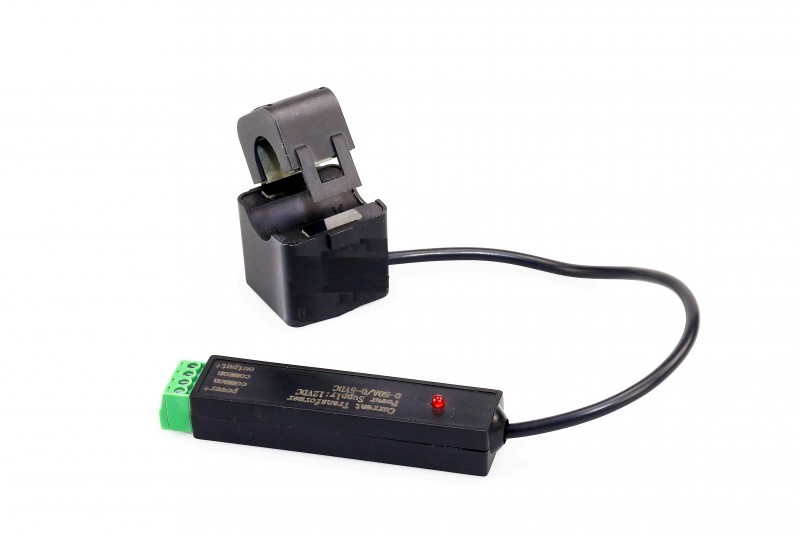

TI-420 — трансформатор тока с разъёмным сердечником, питание от внешнего источника постоянного тока 10…28 В. Первичный ток — от 2,5 до 1500 А переменного тока в зависимости от типоразмера. Внутренний диаметр окна — от 35 до 105 мм. Надевается на кабель или шину без разрыва цепи.

TCB-420 — аналог TI-420, но со встроенным источником питания от сети 230 В переменного тока. Подходит для мест, где нет удобного источника постоянного тока, — прибор питается непосредственно от той же сети, в которой ведётся измерение. Диапазон первичного тока тот же: от 2,5 до 1500 А.

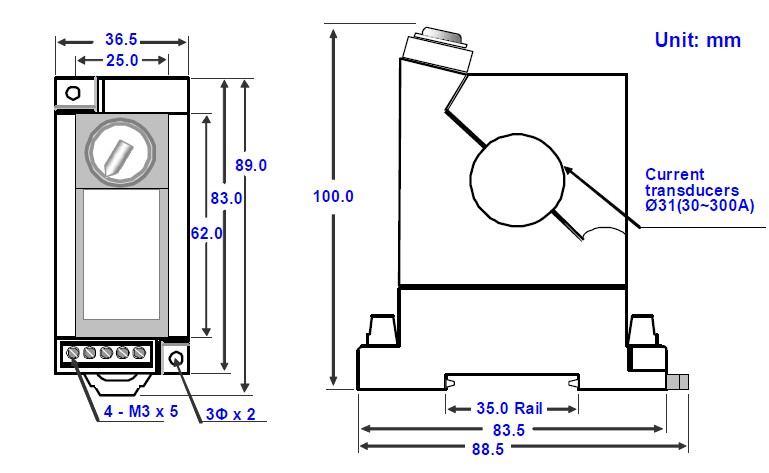

2С — измерительный преобразователь тока с разъёмным сердечником. Работает как с переменным, так и с постоянным током. Доступные типоразмеры по первичному току: 30, 50, 80, 100, 150, 200, 300 А. Выходной сигнал выбирается при заказе из четырёх вариантов:

• 0…20 мА
• 4…20 мА
• 0…5 В
• 0…10 В

Когда выбирают вместо обычного трансформатора тока

Стандартный трансформатор тока даёт на вторичной обмотке 5 А или 1 А — сигнал, который нужно дополнительно преобразовывать перед подачей на ПЛК или аналоговый вход SCADA. Трансформаторы с выходом 4–20 мА этот шаг исключают. Типичные сценарии применения:

• подключение к аналоговым входам ПЛК без дополнительного модуля обработки тока
• дистанционная передача показаний по двухпроводной токовой петле на значительные расстояния (потери в линии для токового сигнала не влияют на точность)
• интеграция в системы автоматизации зданий и промышленные SCADA, где стандарт входного сигнала — 4–20 мА
• быстрое дооснащение действующих объектов без замены существующей щитовой проводки
