Реле контроля изоляции - что это и как работает

Реле контроля изоляции - это устройство, которое непрерывно измеряет сопротивление изоляции в электрической сети и подаёт сигнал при его снижении, предотвращая короткие замыкания, аварии и пожары.

Такие реле используются в сетях переменного и постоянного тока, особенно там, где важно заранее обнаружить повреждение изоляции и не допустить отключения системы.

Что делает реле контроля изоляции

Реле отслеживает состояние изоляции между:

• токоведущими частями
• и землёй

При снижении сопротивления ниже заданного уровня:

• срабатывает сигнализация
• переключаются контакты
• передаётся сигнал в систему управления

Это позволяет выявить проблему до аварии и вовремя принять меры.

Принцип работы реле контроля изоляции

Работа устройства основана на постоянном измерении сопротивления изоляции:

1. В сеть подаётся измерительный сигнал
2. Анализируются параметры (ток, напряжение)
3. Рассчитывается сопротивление изоляции
4. При отклонении — срабатывает реле

Современные модели:

• работают в режиме онлайн
• контролируют обе шины (плюс/минус в DC)
• передают данные по интерфейсам (например, Modbus)

Почему это важно

Изоляция ухудшается постепенно:

• из-за влаги
• загрязнений
• старения материалов

Без контроля это приводит к:

• коротким замыканиям
• пожарам
• повреждению оборудования

Реле позволяет обнаружить проблему на ранней стадии и избежать серьёзных последствий.

Преимущества реле контроля изоляции

• Непрерывный контроль 24/7
• Раннее выявление дефектов
• Снижение аварийности
• Автоматическая сигнализация
• Повышение надёжности электросети

Где применяются реле контроля изоляции

Реле используются в системах, где критична стабильность электроснабжения:

• подстанции и энергетика
• промышленные предприятия
• системы постоянного тока (СОПТ)
• зарядные станции и инфраструктура
• распределительные устройства

Особенно актуальны в сетях с изолированной нейтралью.

Виды реле контроля изоляции

В зависимости от задач применяются:

• Для постоянного тока (DC) — контроль аккумуляторных и СОПТ-систем
• Для переменного тока (AC) — промышленные сети
• Комбинированные решения
• С функцией локализации повреждения

Как выбрать реле контроля изоляции

При выборе учитывайте:

• тип сети (AC / DC)
• диапазон измерения сопротивления
• уровень напряжения
• скорость срабатывания
• наличие интерфейсов (RS-485, Modbus)
• требования к интеграции

Неправильный выбор может привести к ложным сигналам или пропуску аварии.

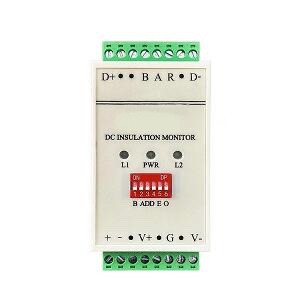

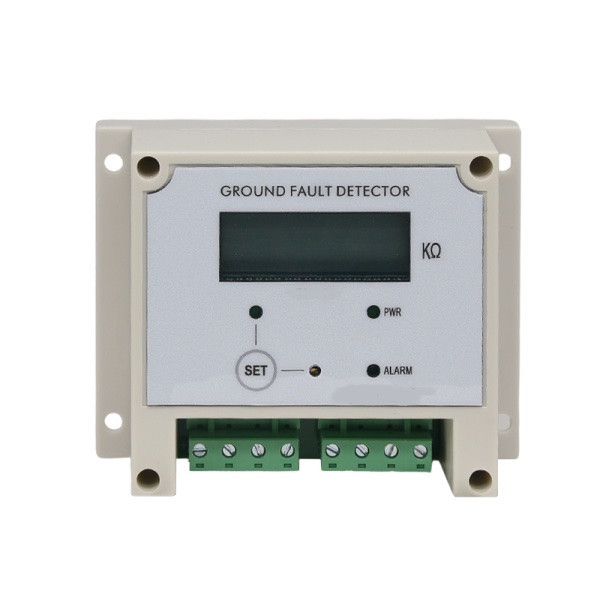

Реле контроля изоляции «Энергометрика»

В линейке представлены решения для различных задач:

• контроль изоляции в сетях постоянного тока
• онлайн-мониторинг сопротивления
• интеграция в системы автоматизации
• высокая точность и надёжность

Подходят для промышленности, энергетики и инфраструктурных объектов.

FAQ

Что делает реле контроля изоляции?
Измеряет сопротивление изоляции и подаёт сигнал при его снижении.

Чем отличается от устройства контроля изоляции?
Реле - это более простой и быстрый исполнительный элемент с функцией сигнализации и переключения.

Можно ли работать без отключения сети?
Да, контроль ведётся в режиме онлайн без остановки оборудования.

Где обязательно использовать?
В системах постоянного тока, подстанциях и промышленных установках.
