Электронное табло с часами

Раздел объединяет табло для отображения измеряемых величин, текстовых сообщений и текущего времени в производственных, офисных и диспетчерских помещениях. Все модели работают как оконечное устройство сети — принимают данные от измерительных приборов по цифровому интерфейсу и выводят их крупным шрифтом для визуального контроля персоналом.

Как данные попадают на табло

Основной канал связи — цифровой вход RS-485 с протоколом Modbus RTU. Табло получает значения непосредственно от датчиков и измерительных преобразователей на объекте — например, температуру и влажность от соответствующего датчика — и отображает их без участия компьютера или отдельного контроллера-посредника.

Подключение к сети Ethernet выполняется через конвертер PD8, который преобразует Modbus RTU в формат, пригодный для передачи по локальной сети. Это позволяет вывести показания на табло в любой точке здания без прокладки отдельной линии RS-485 до места установки.

Светодиодное числовое табло

Табло этой группы работает в сети как «мастер» и предназначено для отображения измеренных величин, заданных по цифровому интерфейсу. Основная версия дисплея — три цифры плюс поле единицы измерения, в исполнении на один, два или три ряда. Цвет цифр выбирается при заказе: красный, жёлтый или зелёный. Класс климатического исполнения для установки внутри здания — IP40, с возможностью повышения до IP54 по отдельному запросу. Применяется в цехах, диспетчерских и офисах для показа температуры, давления и других параметров производства.

Алфавитно-цифровое табло

Табло большого размера отображает текстовые сообщения и графику — не только числа. Заданное количество строк текста оговаривается при заказе, цвет индикатора — красный, зелёный, жёлтый или синий. Прибор может одновременно считывать данные от нескольких внешних измерительных устройств по RS-485 — до пяти приборов в основной версии. Программирование содержимого выполняется с ПК по интерфейсу RS-232 или RS-485. Применяется в офисах производственных предприятий для отображения числа изготовленных деталей, температуры, давления и других показателей состояния технологического процесса.

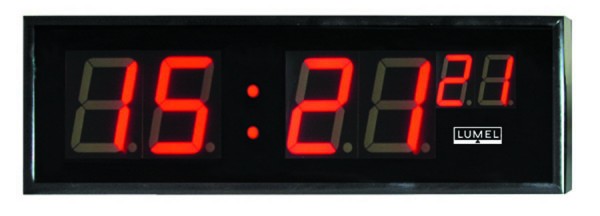

Электронные часы-табло

Отдельная категория раздела — цифровые часы, которые поочерёдно показывают дату и время внутри здания. Настройка часов выполняется с помощью программатора PD14 и бесплатного программного обеспечения LPConfig — без необходимости в проприетарном сервисном оборудовании.

Где применяют

• производственные цеха — визуализация параметров технологического процесса для операторов на месте
• диспетчерские пункты управления производством — сводная информация о состоянии оборудования и механизмов
• офисные помещения — отображение текущих показателей работы предприятия
• здания с системой единого времени — синхронизированные часы-табло в общественных зонах
