Многоканальный учет параметров постоянного тока

В раздел выделены многоканальные измерители и мониторы для одновременного учёта электроэнергии в нескольких независимых цепях постоянного тока. Это отдельный класс приборов - не одноканальные счётчики, а системы, которые снимают данные сразу с нескольких нагрузок из единого корпуса. Применение - телекоммуникационные объекты, системы управления нагрузкой постоянного тока, источники питания с разветвлённой шинной структурой.

Что измеряют

По каждому каналу в режиме реального времени фиксируются:

• напряжение постоянного тока
• ток нагрузки
• активная мощность (Вт)
• потреблённая и выработанная энергия (кВт·ч)

Данные доступны через RS-485 по протоколу Modbus RTU и отображаются на встроенном дисплее.

Число каналов и конфигурации

Линейка охватывает три уровня многоканальности:

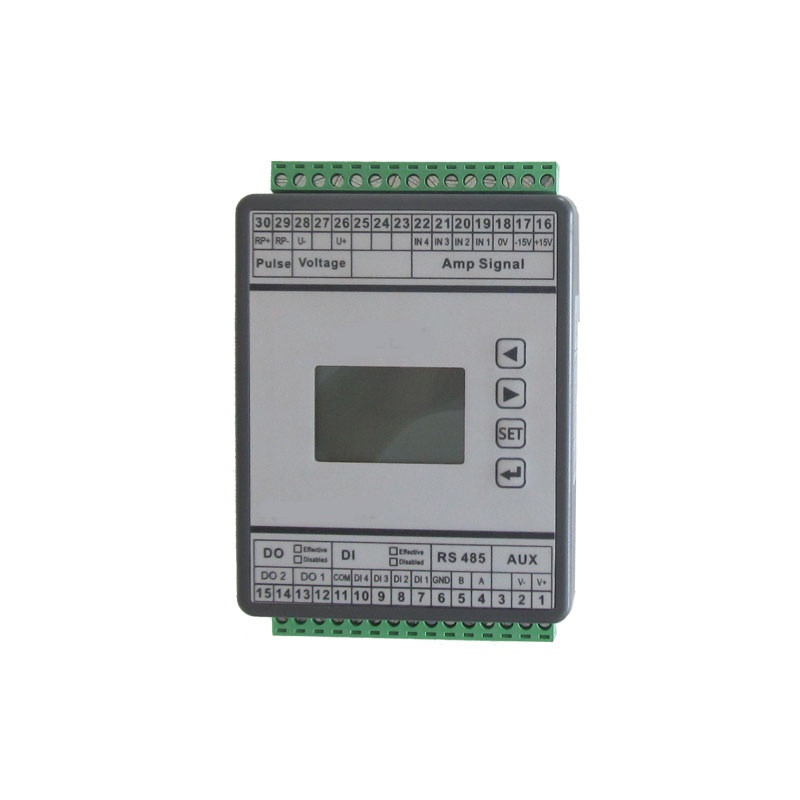

• 4 канала — компактное решение для небольших распределительных щитов

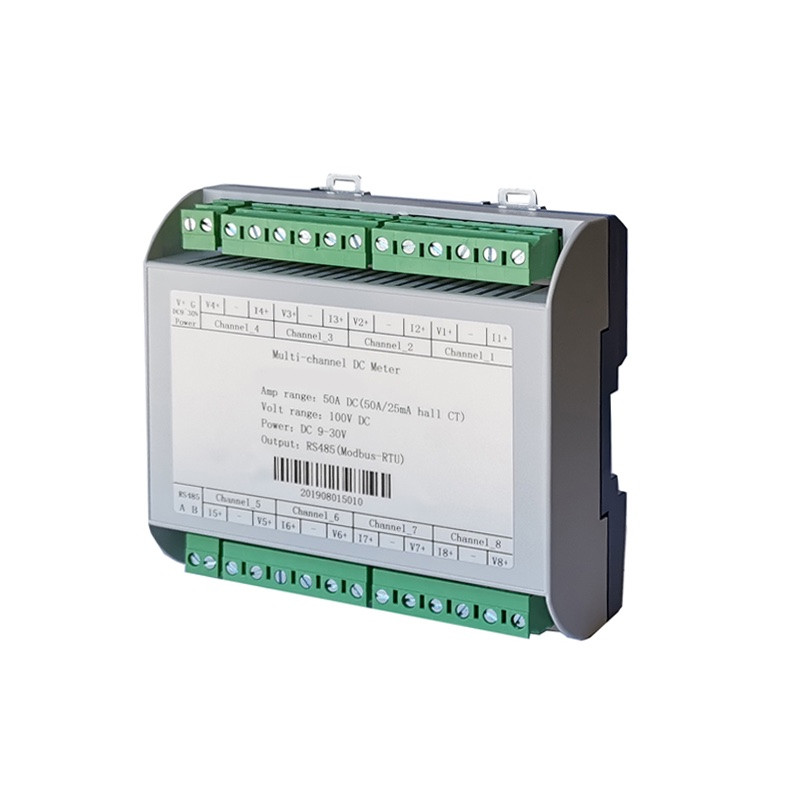

• 8 полностью гальванически изолированных каналов — для объектов, где цепи работают на разных потенциалах или требуют защиты от взаимного влияния
• до 12 однофазных каналов постоянного тока — для телекоммуникационных стоек и систем управления нагрузкой с разветвлённой структурой питания

Точность и подключение датчиков тока

Класс точности по напряжению и току — 0,5; по мощности — 1,0. Датчики тока подключаются через порт RJ12, сердечник неразъёмный. Ток нагрузки — до 63 А на канал. По сравнению с установкой нескольких одноканальных счётчиков многоканальные приборы сокращают занимаемое место в щите примерно вдвое и ускоряют монтаж.

Где применяют

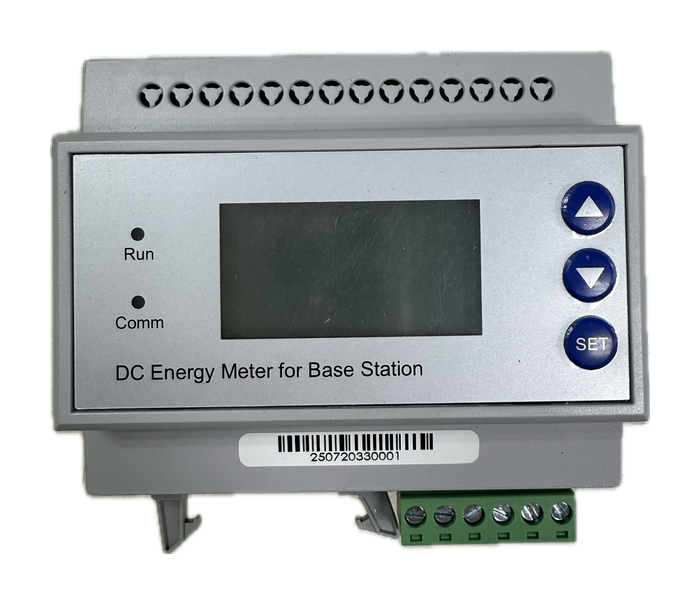

• телекоммуникационные объекты — мониторинг нагрузок на шинах − 48 В постоянного тока
• серверные и ЦОД — поканальный учёт потребителей в стойках PDU
• системы управления нагрузкой постоянного тока с несколькими независимыми выходами
• зарядная инфраструктура с раздельным учётом по портам или зарядным каналам
