Датчики тока Холла

В разделе собраны бесконтактные датчики тока с разъёмным сердечником на основе эффекта Холла — для измерения постоянного и переменного тока с гальванической развязкой между силовой цепью и выходным сигналом. Принцип работы: пластинка полупроводника, размещённая в зазоре магнитопровода, воспринимает магнитное поле тока в охватываемом проводнике и формирует на выходе аналоговый сигнал, пропорциональный измеряемому току.

В отличие от обычных трансформаторов тока, датчики Холла измеряют как переменный, так и постоянный ток — включая сигналы с несинусоидальной формой.

CeT-21 — для цепей постоянного тока

Датчик с диаметром внутреннего отверстия 21 мм. Применяется для преобразования постоянного тока в аналоговый выходной сигнал. Выпускается на диапазоны:

• однополярные: 0…150 А, 0…200 А, 0…300 А, 0…400 А, 0…500 А
• двуполярные: ±150 А, ±200 А, ±300 А, ±400 А, ±500 А

Двуполярные исполнения позволяют фиксировать направление тока — например, в системах с рекуперацией или зарядно-разрядными циклами.

CeT-40 — расширенный диапазон тока и отверстия

Датчик с диаметром внутреннего отверстия 40,5 мм. Рассчитан на токи:

• однополярные: 0…300 А, 0…600 А, 0…800 А, 0…1000 А, 0…2000 А
• двуполярные: ±300 А, ±600 А, ±1000 А, ±2000 А

Больший диаметр окна позволяет охватить кабели и шины крупного сечения, где CeT-21 по размеру не подходит.

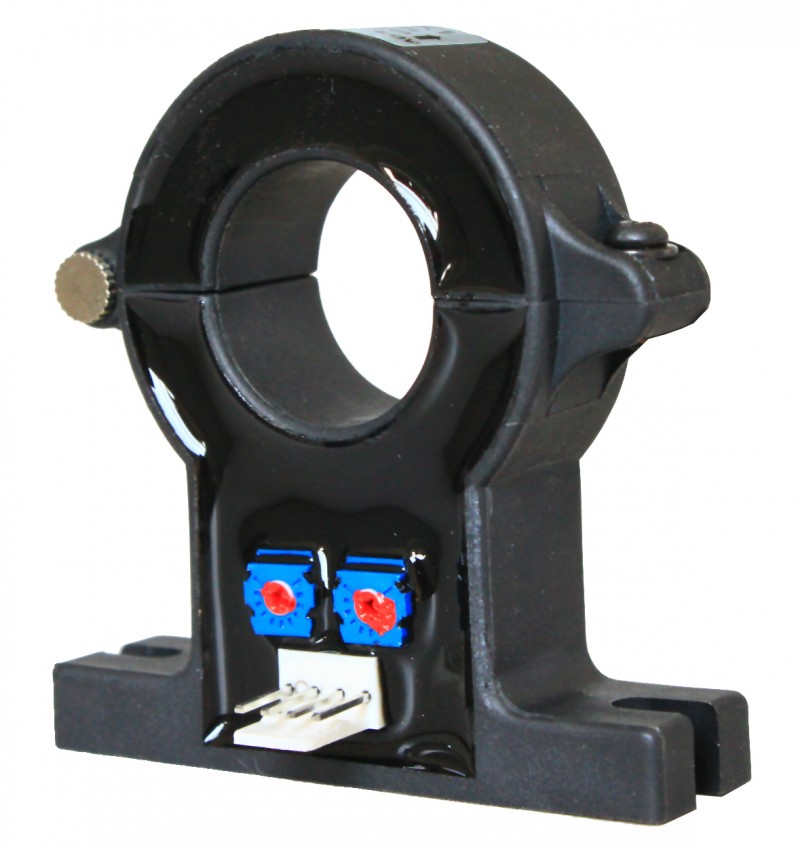

AeT — для цепей переменного тока

Датчик AeT измеряет переменный ток и преобразует его в выходной сигнал постоянного тока: 4…20 мА или 0…10 В. Такой выход совместим с ПЛК, аналоговыми входами SCADA и универсальными измерительными приборами без дополнительного преобразователя.

Где применяют

Датчики тока Холла используют там, где обычный трансформатор тока не работает — в цепях постоянного тока, в преобразовательных установках, в системах с несинусоидальными токами:

• системы управления приводами и частотными преобразователями
• зарядные станции и системы хранения энергии с двунаправленным токовым потоком
• источники питания постоянного тока промышленных объектов
• системы мониторинга аккумуляторных батарей
• узлы измерения в силовой электронике, где важна гальваническая развязка
