Датчики температуры

Раздел охватывает датчики температуры серии THERMASGARD производства S+S Regeltechnik — линейку, созданную специально для систем ОВиК, промышленной автоматизации и управления технологическими процессами. Диапазон измерения в зависимости от исполнения и типа чувствительного элемента — от −100°C до +1300°C.

Чувствительные элементы и выходные сигналы

Датчики выпускаются с чувствительными элементами Pt100, Pt1000, Ni100, Ni1000. Выбор типа влияет на два параметра: чувствительность к изменению температуры и допустимую длину кабельной линии до прибора. Pt1000 и Ni1000 при равном сопротивлении линии дают меньшую погрешность, чем Pt100 и Ni100, — их выбирают при длинных линиях или высоких требованиях к точности.

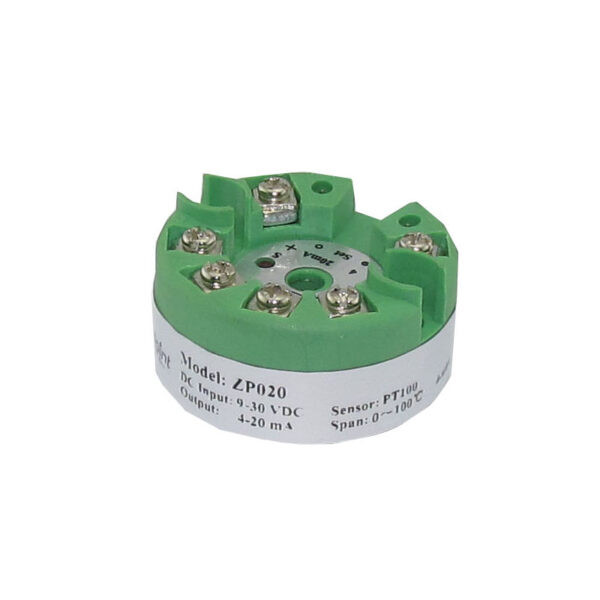

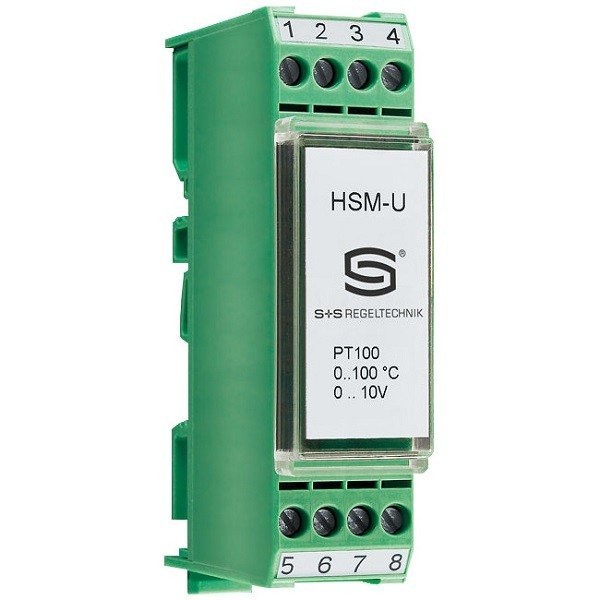

Выходной сигнал — пассивный (сигнал с резистивного элемента) или активный 4–20 мА / 0–10 В. Пассивный выход подключается напрямую к входу ПЛК с аналого-цифровым преобразователем для термосопротивлений; активный выход формируется встроенным преобразователем и совместим с любым аналоговым входом без дополнительного модуля.

Типы исполнений

Подраздел датчиков разделён по способу монтажа и среде измерения.

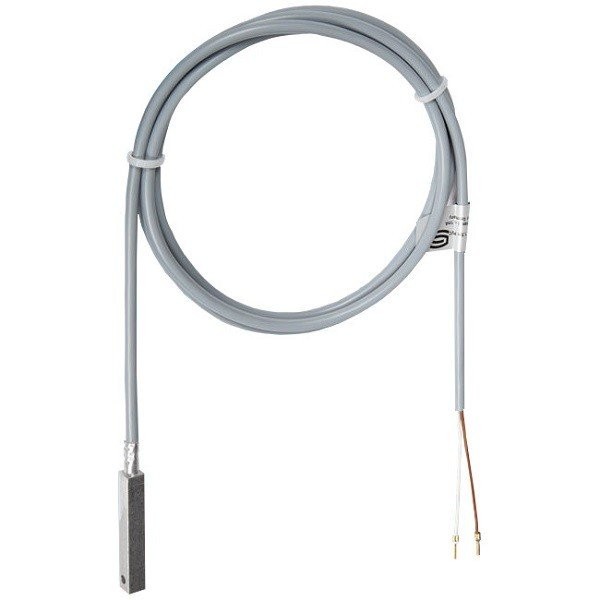

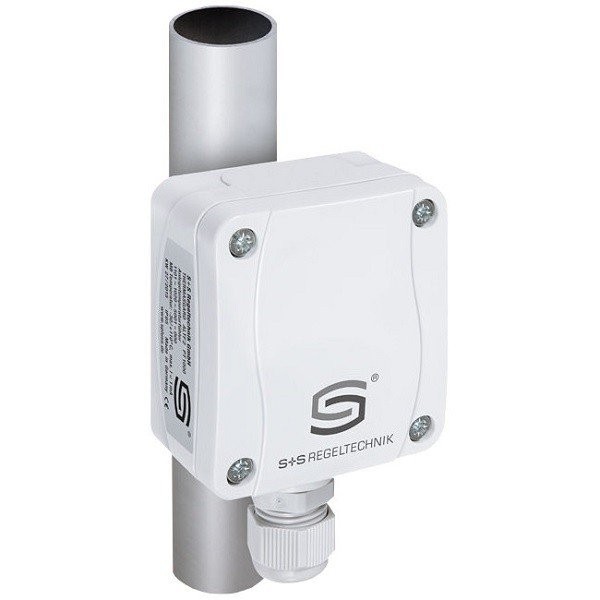

Накладные датчики крепятся на поверхность трубопровода или оборудования и фиксируют температуру контактным методом. ALTM2-VA — калибруемый вариант с корпусом из нержавеющей стали V4A, переключением между восемью диапазонами измерения и разъёмом M12 по DIN EN 61076-2-101.

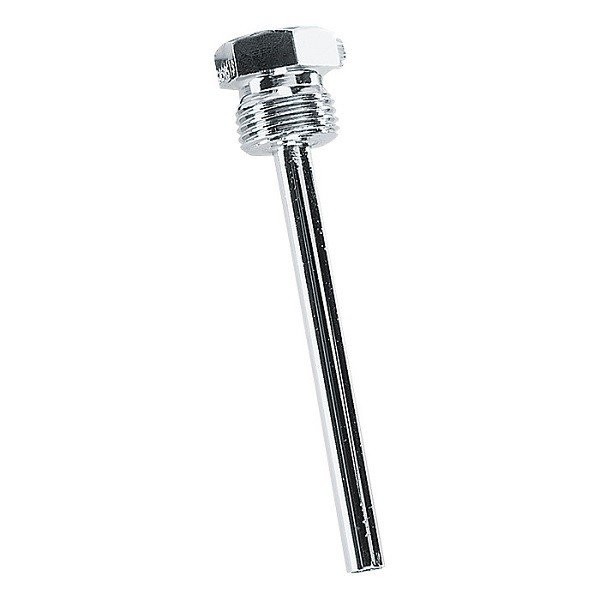

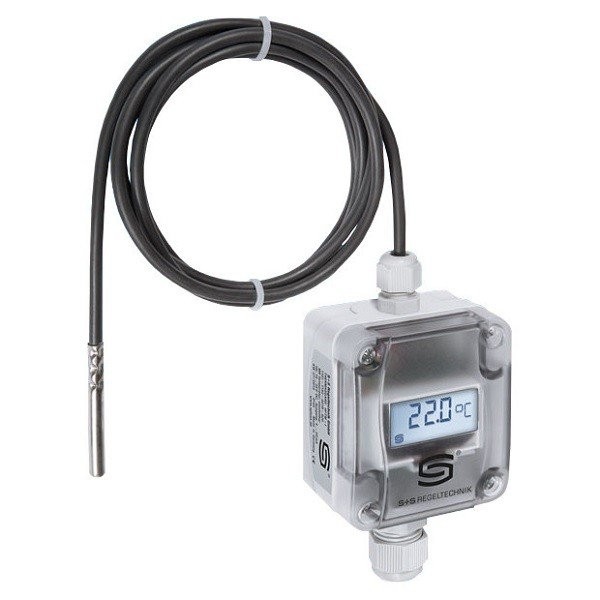

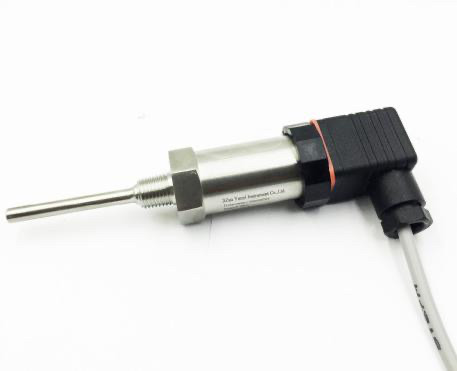

Погружные датчики устанавливаются непосредственно в жидкую или газообразную среду — в трубопроводы систем теплоснабжения и холодоснабжения. Гильзы из латуни или нержавеющей стали обеспечивают герметичность и механическую защиту чувствительного элемента. Кабельные (втулочные) датчики HTF50 и HTF200 предназначены для тех же задач, но монтируются через погружную гильзу — удобно при необходимости замены чувствительного элемента без демонтажа гильзы.

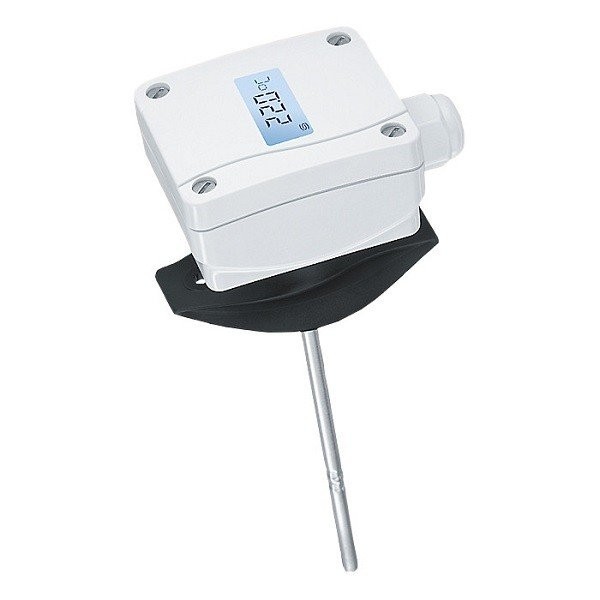

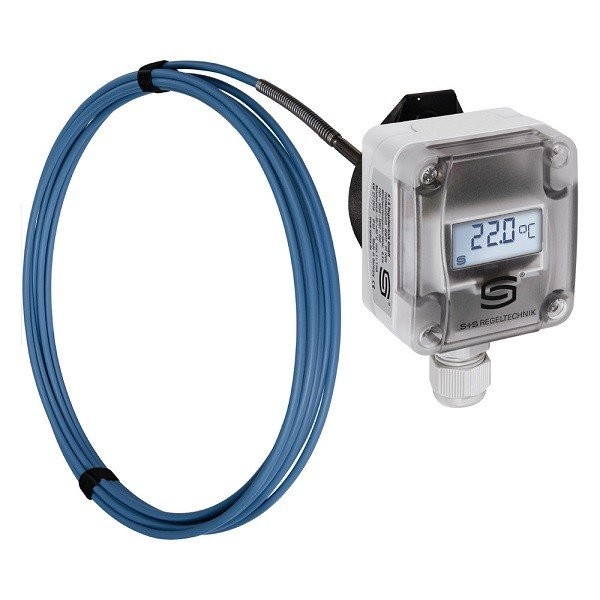

Канальные датчики монтируются в воздуховод через присоединительный фланец. Для воздуховодов с неравномерным профилем температуры применяются датчики средней температуры с несколькими чувствительными элементами, распределёнными по длине защитной трубки, — результат усредняется аппаратно.

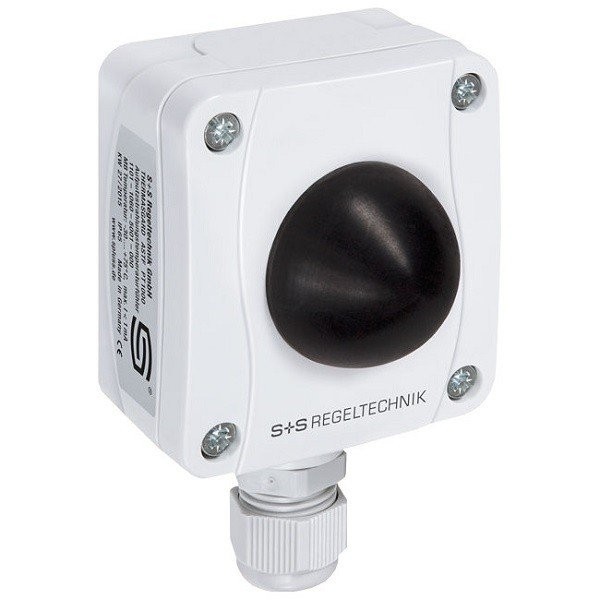

Датчики наружного воздуха ATM2 и ATF01 выпускаются в корпусах из нержавеющей стали или атмосферостойкого пластика. ATF01 предназначен для помещений с повышенной влажностью. Для измерения в задымлённых и высокотемпературных средах предусмотрены датчики дымовых газов.

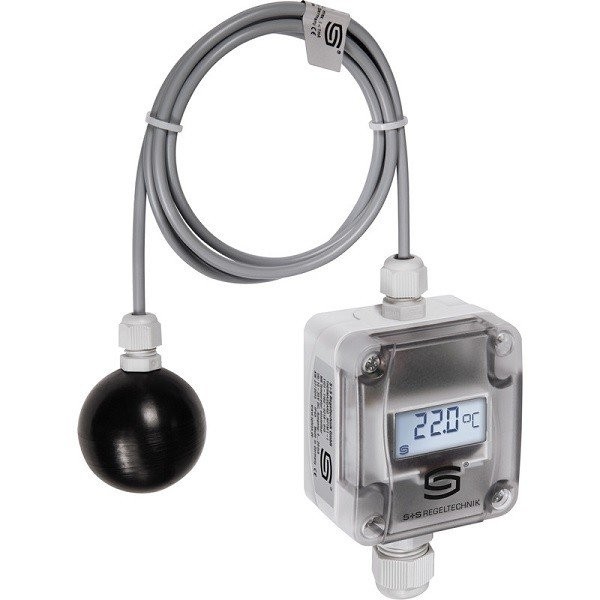

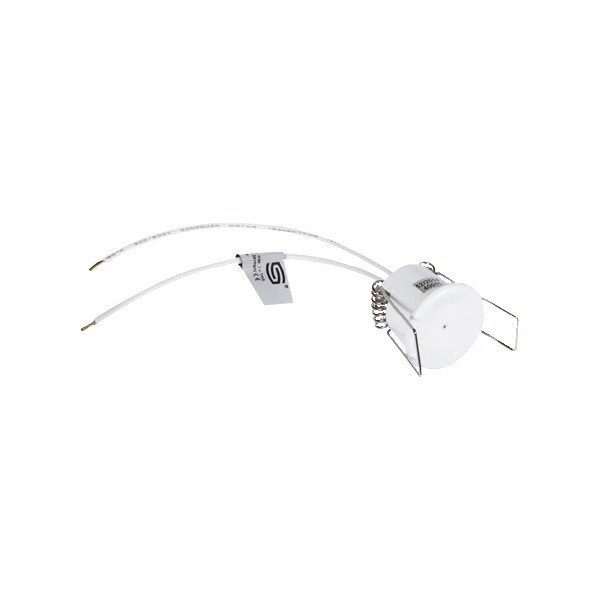

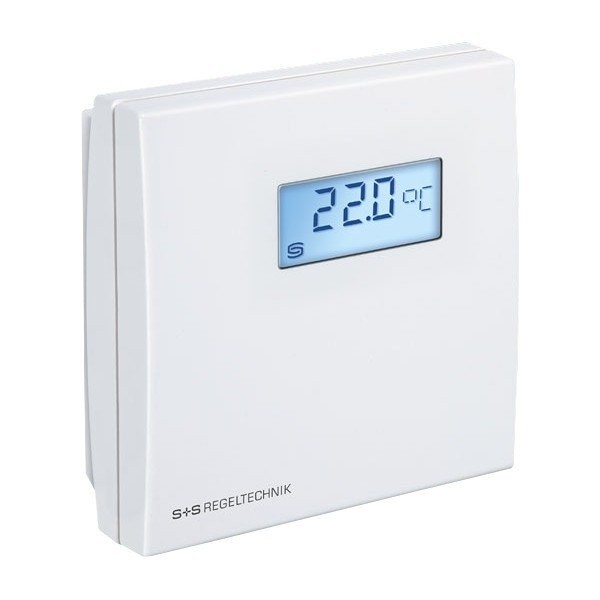

Комнатные и потолочные датчики используются в системах климат-контроля внутри помещений. Маятниковые датчики — для измерений в труднодоступных точках, где монтаж стандартного корпуса невозможен.
