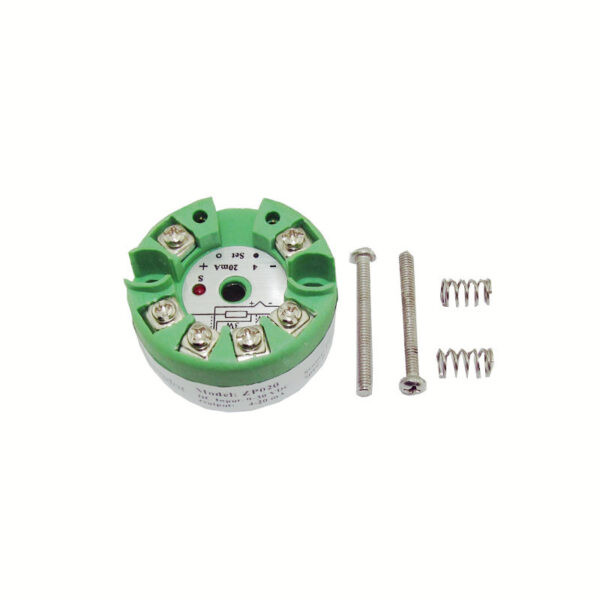

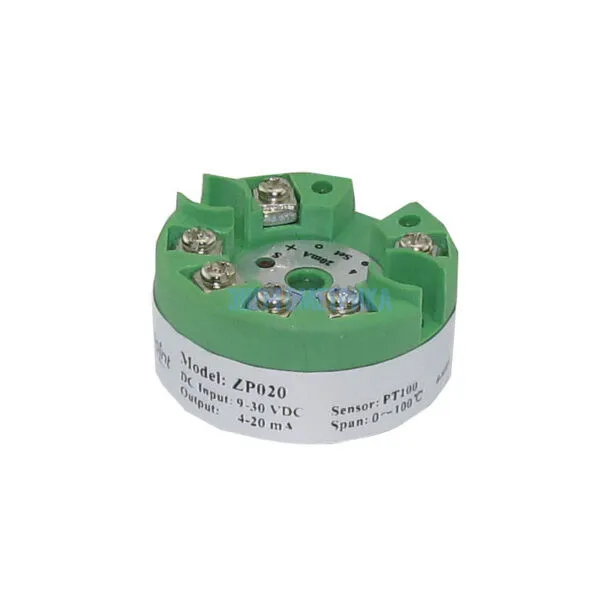

EnergoM-ZP-02 - Датчик температуры
Датчик температуры EnergoM-ZP-02 разработан в соответствии с общими требованиями к одноточечным измерениям.
EnergoM-ZP-02 может легко работать с различными датчиками (RTDS и термопарами) и термоэлементами. Он поставляется в конфигурации крепления на головке, подходящей для установки в самые разнообразные соединительные головки и корпуса.
Доступен программируемый для ПК интерфейс, обеспечивающий простой в использовании способ настройки с любого ПК.
Датчик температуры EnergoM-ZP-02 это надежное решение для точек контроля температуры, обеспечивает гибкую и надежную работу в технологических средах, отличные характеристики с низким температурным дрейфом и автоматической калибровкой нуля, что снижает потребность в дорогостоящих удлинителях и мультиплексорах.
Особенности:
- Поддержка различных датчиков: TC(K, E, S, B, R, J, T,N), RTD (PT100, PT200, PT500, PT1000, Cu50), R (0-400Ω, 0-4000Ω), мВ(-80-+80 мВ)
- Входные 2, 3, 4-проводные RTDS, термопара, милливольт, ом;
- Поддержка программируемой настройки;
- Выходной ток может быть установлен в обратном соотношении к выходному;
- Изоляция входа и выхода протестирована на среднеквадратичное значение 500 В переменного тока;
- Время обновления менее 1 секунды;
- Время срабатывания датчика при коротком замыкании или перегорании менее 5 секунд;
- Настраиваемые уровни тревоги и насыщенности.
| Технические характеристики датчика температуры EnergoM-ZP-02 | |
| Питание | 8...30 В постоянного тока |
| Рабочее напряжение | 8,5 В постоянного тока |
| Типы выходных сигналов | 4...20 мА или 0...20 мА |
| Время отклика | < 1 с (0-90%, 100%-10%) |
| Точность | ±0.05% |
| Температурный дрейф | 0,01% по Цельсию |
| Влияние колебаний напряжения | ±0,005% X диапазон / ниже В постоянного тока |
| Внутренний CJC | ±1С |
| Внешний CJC | PT100 |
| Изоляционный резистор | >100 МОм / 500 В постоянного тока между входом/выходом |
| Прочность изоляции | 1500 В переменного тока 1 мин между входом / выходом |
| Обнаружение неисправной сигнализации | действовать в 5 мкА |
| Грузоподъемность | RL=(U-8,0В) / 0,022А |
| Входной ток обнаружения | 0,2 мА (2 Вт/3 Вт/4 Вт) |
| Входное сопротивление | >5 мОм |
| Температура окружающей среды/ Влажность | -40 ~ 85 C / ≦95% относительной влажности |
| Калибровка температуры окружающей среды | 25±2°C |
| Размеры | 45 мм x 20 мм |
| Способ подключения клемм | Винт |
| Интерфейс связи | Интерфейсы с двойными контактами |
