Канальные датчики влажности и температуры

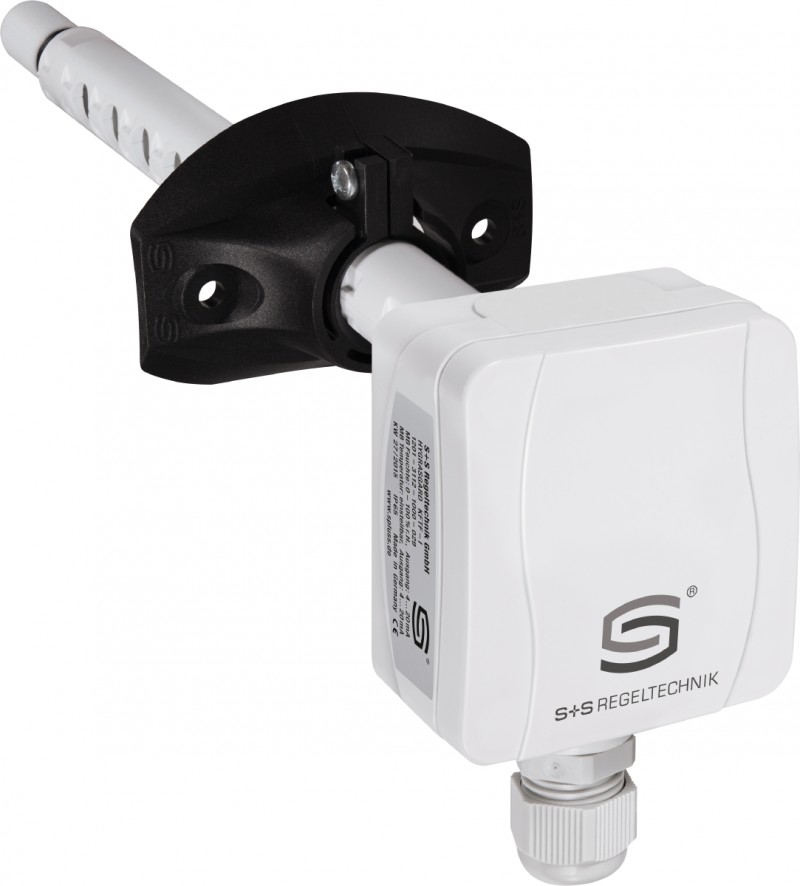

Канальные датчики Hygrasgard монтируются непосредственно в воздуховод через присоединительный фланец из комплекта поставки и измеряют относительную влажность и температуру воздушного потока прямо в канале — там, где параметры формируются после смешения, нагрева или осушения, а не там, где их в итоге ощущает человек в помещении.

Принцип измерения и точность

В основе большинства моделей лежит цифровой чувствительный элемент с высокой долговременной стабильностью — он устойчив к старению заметно лучше аналоговых аналогов и держит заявленную точность годами без дополнительной калибровки. Класс точности по влажности у разных моделей укладывается в диапазон ±2…3% относительной влажности. Чувствительный элемент защищён сменным фильтром — пластиковым спечённым или, в более стойком исполнении, металлокерамическим, устойчивым к загрязнению и конденсату.

Что измеряют, помимо влажности и температуры

Старшие модели с поддержкой Modbus не просто отдают два сырых значения, а считают сразу несколько производных величин внутри самого прибора:

• относительную влажность в процентах
• абсолютную влажность в граммах на кубический метр
• соотношение компонентов смеси в граммах на килограмм
• точку росы в градусах Цельсия
• энтальпию в килоджоулях на килограмм, без учёта атмосферного давления

Контроллеру верхнего уровня не приходится считать эти параметры самостоятельно — он получает их одним опросом по шине.

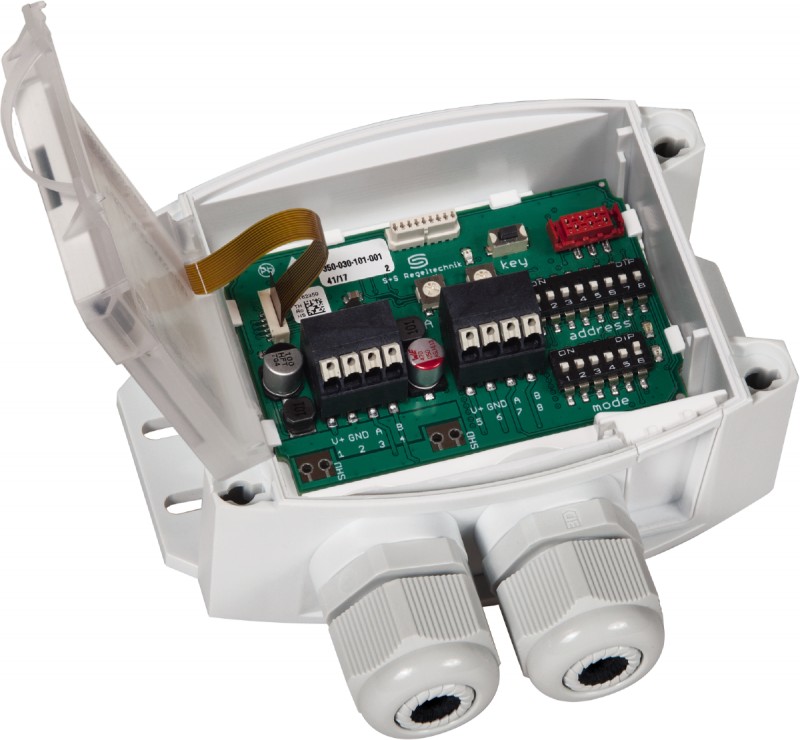

Конструктив и выходные сигналы

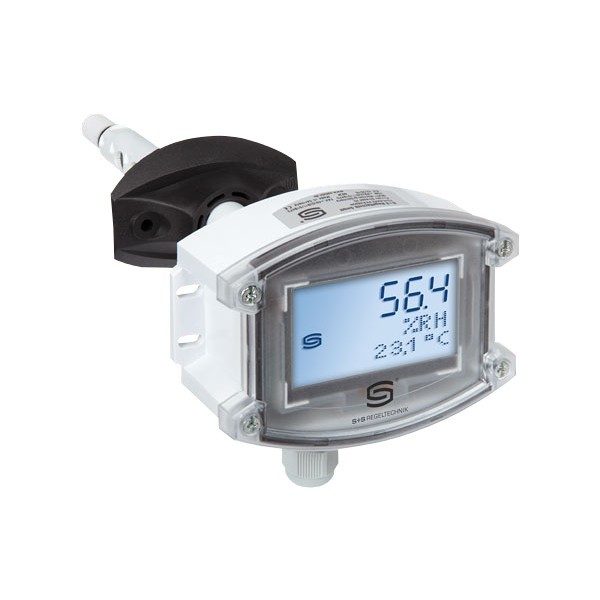

Корпус ударопрочного пластика с быстрозаворачиваемыми винтами, степень защиты IP65. Дисплей на корпусе — опция: часть моделей отображает текущие значения сразу на месте установки, часть рассчитана только на дистанционное считывание. Часть приборов переключается между несколькими диапазонами измерения температуры перемычками без замены прибора целиком.

Выходной сигнал выбирается под задачу:

• активный аналоговый — нормированный 4–20 мА или 0–10 В, совместим с любым универсальным аналоговым входом
• пассивный — для прямого подключения без преобразования сигнала
• цифровой RS-485 с протоколом Modbus RTU — для интеграции в SCADA и HMI-панели без участия ПЛК

Где применяют

Канальные датчики влажности и температуры применяют в неагрессивной среде без значительного содержания пыли: в холодильной технике, системах кондиционирования воздуха, особо чистых и стерильных помещениях, отелях, технических помещениях и конференц-залах. Везде, где система автоматизации регулирует не только температуру притока, но и влажность — без датчика в канале регулятор просто не знает, что происходит с воздухом после обработки.
