Датчики освещенности

Датчик освещённости работает как измерительное звено между окружающим светом и системой автоматизации: он не просто включает и выключает лампу, а постоянно отслеживает уровень освещённости и передаёт значение контроллеру в виде электрического сигнала.

Как измеряется освещённость

Чувствительный элемент — фотоэлемент под рассеивателем. Рассеиватель нужен не для красоты: он усредняет свет, падающий под разными углами, и на выходе получается более представительное значение, чем от точечного датчика без диффузора. Результат преобразуется в аналоговый сигнал — 0–10 В или 4–20 мА, в зависимости от исполнения.

Большинство моделей раздела переключаются между несколькими диапазонами измерения прямо на месте, без замены прибора. У комнатных версий это три диапазона, у наружной — четыре. По сути один корпус заменяет несколько датчиков под разные условия освещённости, и на складе не нужно держать отдельную позицию под каждый диапазон.

Варианты монтажа

Каталог делится по способу установки:

• открытый настенный монтаж — для помещений, где корпус датчика не мешает интерьеру
• скрытая установка — прибор монтируется в стандартную рамку для выключателей и внешне выглядит как обычная розетка; для скрытого исполнения предусмотрен дополнительный релейный контакт
• наружное исполнение — корпус выдерживает открытую установку, диапазон измерения шире, чем у комнатных моделей

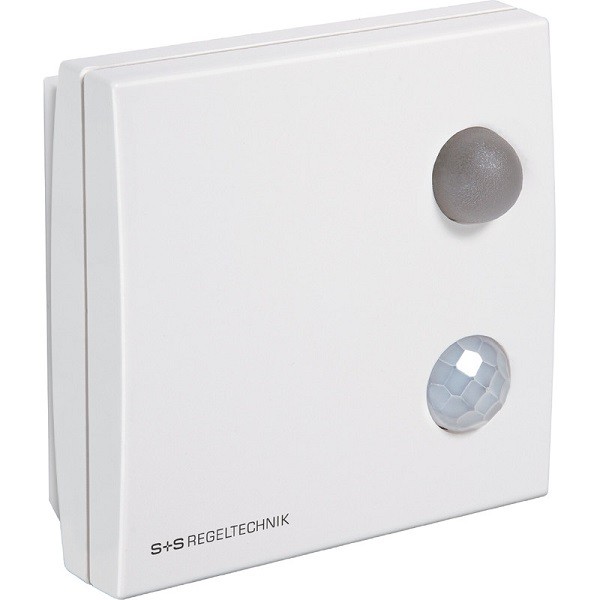

Отдельная категория — комбинированные приборы, которые меряют не только освещённость, но и фиксируют движение или присутствие человека в зоне контроля. По освещённости они выдают тот же аналоговый сигнал, а по движению срабатывает отдельный релейный выход. Такие датчики тоже есть в открытом и скрытом исполнении.

Что делает контроллер с этим сигналом

Сам по себе датчик ничего не переключает — он только измеряет. Дальше сигнал уходит в систему управления, и там уже реализуются три типовых сценария:

• диммирование ламп по уровню естественного света — чем ярче на улице, тем меньше добавляет искусственный свет; суммарная освещённость рабочего места держится на одном уровне
• управление шторами и жалюзи от перегрева — при превышении порога яркости солнцезащита автоматически закрывается, не давая солнцу нагревать помещение
• простое включение/отключение по порогу — по сути прибор работает как фотореле, только с более точным аналоговым входом вместо жёсткого порога

Где применяют

• офисы и административные здания с зональным регулированием освещения
• склады, цеха и мастерские с нормируемой освещённостью рабочих зон
• теплицы — управление досвечиванием растений по фактическому уровню дневного света
• торговые и общественные пространства с автоматикой штор и диммированием
• фасады, паркинги, придомовые территории — наружное исполнение с расширенным диапазоном измерения
