Счетчики электроэнергии (электросчетчики)

В каталоге представлены трёхфазные и однофазные счётчики электроэнергии для технического и коммерческого учёта: от компактных приборов на DIN-рейку до многофункциональных устройств с анализом качества электроэнергии и регистрацией аварийных событий. Линейка охватывает задачи от простого учёта кВт·ч до интеграции в полноценные АСКУЭ.

Типы счётчиков и назначение

Каталог разделён по функциональному назначению:

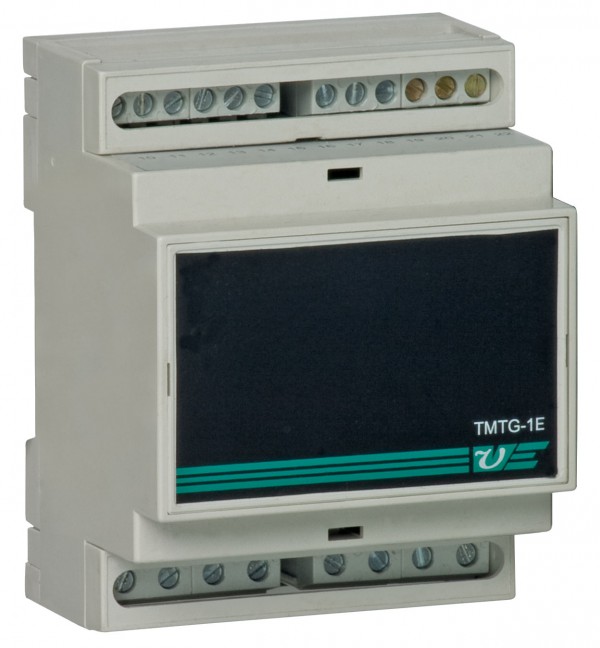

• однофазные счётчики на DIN-рейку — для учёта в распределительных щитах жилых и коммерческих объектов

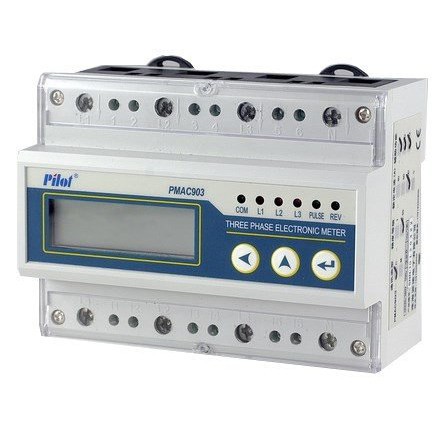

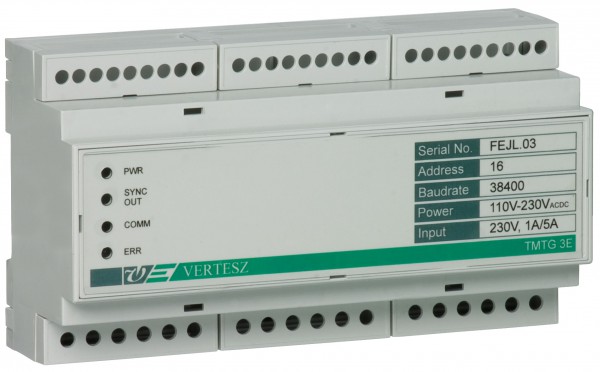

• трёхфазные счётчики технического учёта — для промышленных объектов, где не требуется коммерческая точность
• многотарифные трёхфазные счётчики класса 0,2S — для АСКУЭ и расчётного учёта

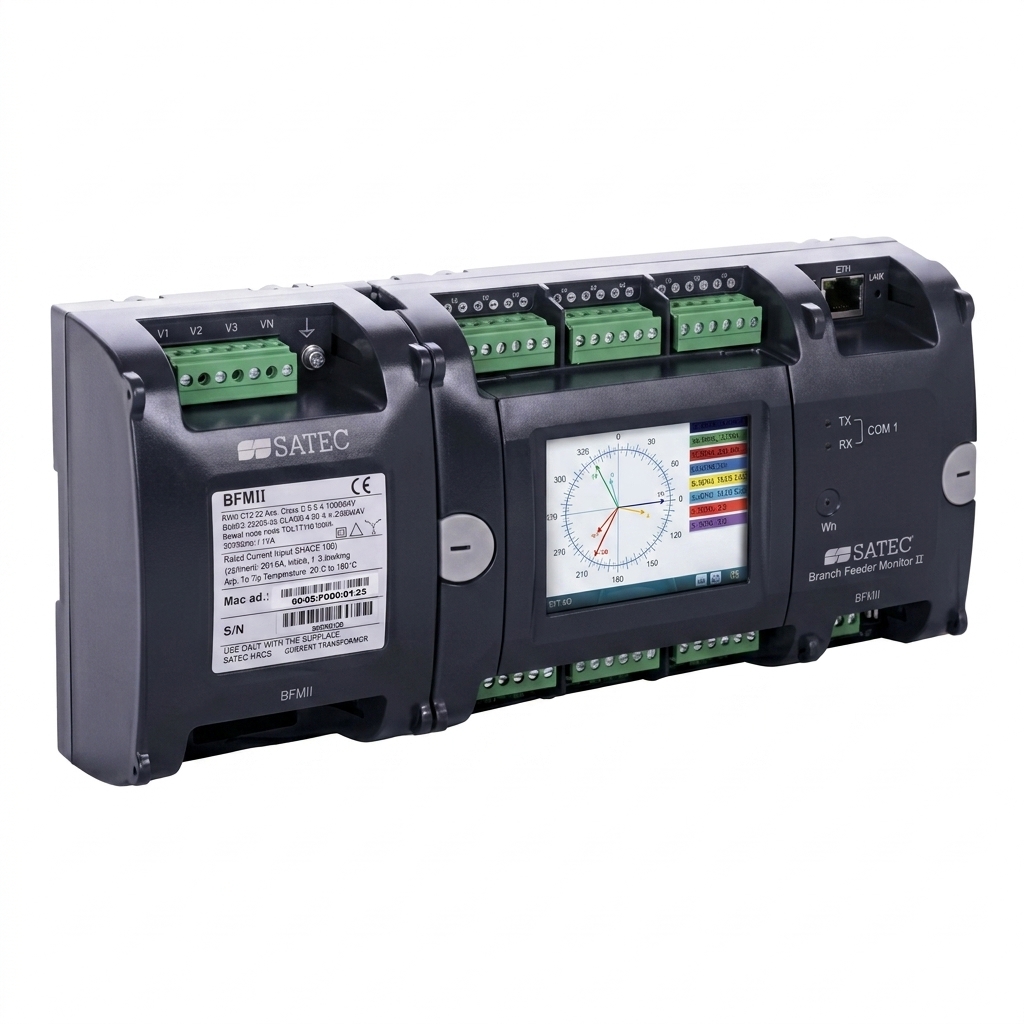

• многофидерные счётчики — для объектов с большим числом потребителей (36 однофазных или 12 трёхфазных каналов в одном корпусе)

Точность учёта

Классы точности в каталоге: 0,2S и 0,5S по МЭК 62053-22:2003. Счётчики класса 0,2S подходят для коммерческих расчётов и внесены в соответствующие реестры средств измерений. Технические счётчики работают с номинальным током 1 А, 5 А или 100 А в зависимости от исполнения.

Измеряемые параметры

Помимо учёта кВт·ч, приборы в режиме реального времени измеряют:

• напряжение и ток по каждой фазе
• активную, реактивную и полную мощность
• коэффициент мощности и частоту
• качество электроэнергии по IEC 61000-4-30 Class A (в старших моделях)
• THD по напряжению и гармонический состав

Регистрация событий и память

Многофункциональные счётчики ведут журнал последовательности событий с точностью до 1 мс. Осциллографирование — 1024 точки за период. Внутренняя энергонезависимая память — до 16 МБ для хранения архивов, журналов событий и осциллограмм. Резервная батарея обеспечивает автономную работу прибора до 6,5 часов при пропадании питания.

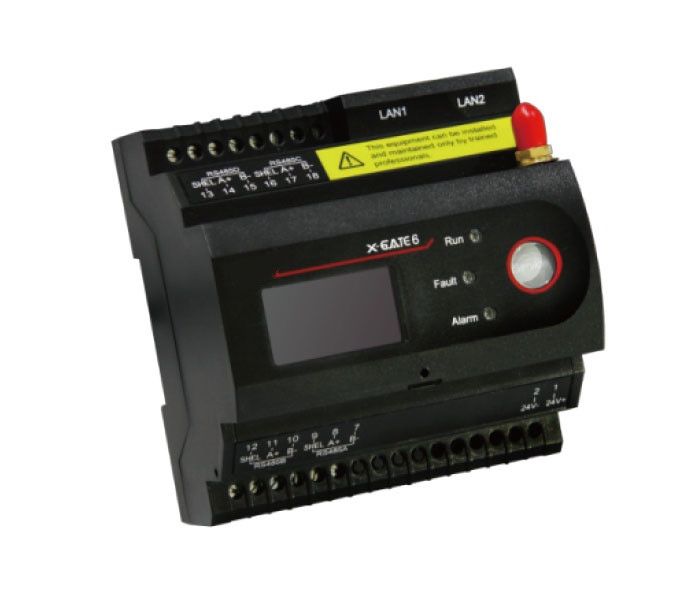

Тарифный учёт и АСКУЭ

Старшие модели поддерживают до 10 полностью программируемых тарифных регистров для учёта активной и реактивной энергии на приём и отдачу. Для интеграции в АСКУЭ предусмотрены:

• RS-232/RS-485 (протоколы Modbus RTU/ASCII, DNP3)
• оптический инфракрасный порт IEC 62056-21
• USB 1.1
• Ethernet TCP/IP
• GSM/GPRS модем (опция)

Конструктив и монтаж

Счётчики выпускаются в нескольких конструктивных исполнениях: панельный монтаж, DIN-рейка 35 мм, корпус NEMA4X для настенного монтажа. Схемы подключения — трёхфазная трёхпроводная (3P3W), трёхфазная четырёхпроводная (3P4W), однофазная двух- и трёхпроводная. К каждой модели прилагается русифицированное программное обеспечение PAS для настройки, онлайн-мониторинга и формирования отчётов по показателям качества электроэнергии.
