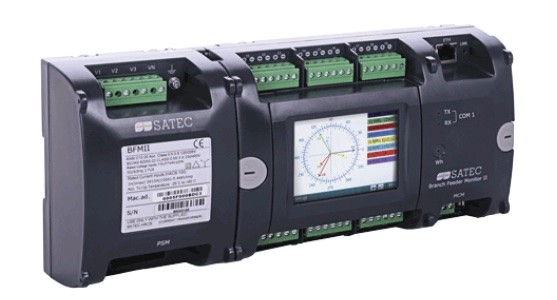

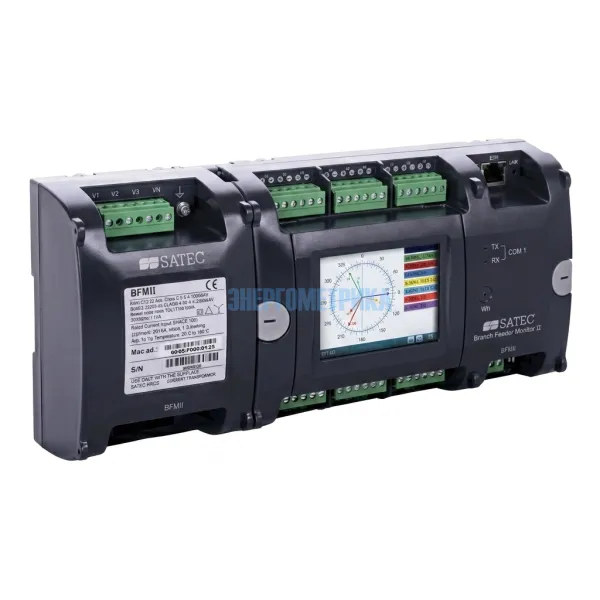

BFM-II - Многоканальный счётчик электроэнергии
BFM-II идеально подходит как для новых, так и для модернизированных проектов. Он автоматически предоставляет данные измерений, потребления и энергии, а также данные о нескольких тарифах (TOU).
Его модульная конструкция предлагает выбор из 18, 24, 30, 36, 42 или 54 каналов для соответствия любым требованиям и легко вписывается в существующие щитовые панели или устанавливается заподлицо рядом, что устраняет необходимость в дорогостоящих проектах модернизации или в выделении дополнительного пространства для устройства.
BFM-II поддерживает мониторинг качества электроэнергии для выявления существующих и потенциальных проблем в работе, таких как перегрузка или неисправность из-за гармоник напряжения или тока, а также провалов и выбросов напряжения.
BFM-II использует датчики тока высокой точности (HACS), которые измеряют и сообщают ток, потребляемый каждой из ответвленных цепей на панели управления. Такая гибкость позволяет легко переназначать группы цепей без изменения проводки и позволяет легко вносить изменения при въезде и выезде арендаторов.
Установка главной панели управления или центра нагрузки позволяет значительно сэкономить время и деньги. Определяемая пользователем и легко настраиваемая система аварийной сигнализации BFM позволяет пользователям выполнять профилактическое обслуживание, чтобы избежать ненужных отключений.
Основные характеристики:
- Учёт активной и реактивной энергии. Класс точности 0,5S по ГОСТ 31819.22-2012;
- Возможность подключения к прибору до 72 импульсных счётчиков (газ, вода, электроэнергия) для сбора, передачи и хранения данных;
- Базовый контроль качества электрической энергии (перенапряжения, провалы напряжения). Контроль индивидуальных гармоник (до 30-й гармоники);
- Трёхфазное / Двухфазное / Однофазное подключение: звезда или треугольник (ток, напряжение, cosφ, частота, активная мощность, реактивная мощность, полная мощность и др.)
- Измерение интегральных значений токов и напряжений;
- Многотарифный учёт электроэнергии (TOU), встроенные часы, календарь на 40 лет. 4 регистра энергии х 4 тарифа, 4 сезона х 4 типа дня, 8 смен тарифа в течение дня;
- Программируемое тарифное меню для каждого канала измерения;
- Журнал событий для регистрации событий внутренней диагностики, срабатывания триггеров и состояния дискретных входов/релейных выходов;
- Журналы для записи данных, программирование записи в разделы данных на периодической основе или по внутреннему или внешнему триггеру;
- Возможности ПЛК (4 программируемых уставки, логика) для каждого отдельного суб-прибора;
- Опциональный 4-х дюймовый, цветной TFT графический LCD‑дисплей с LED-подсветкой и тач-панелью;
- Встроенные часы с независимым источником питания.

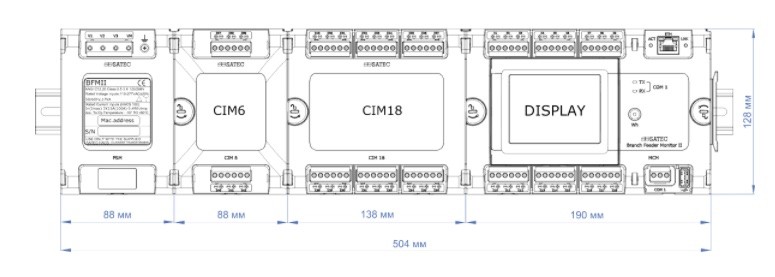

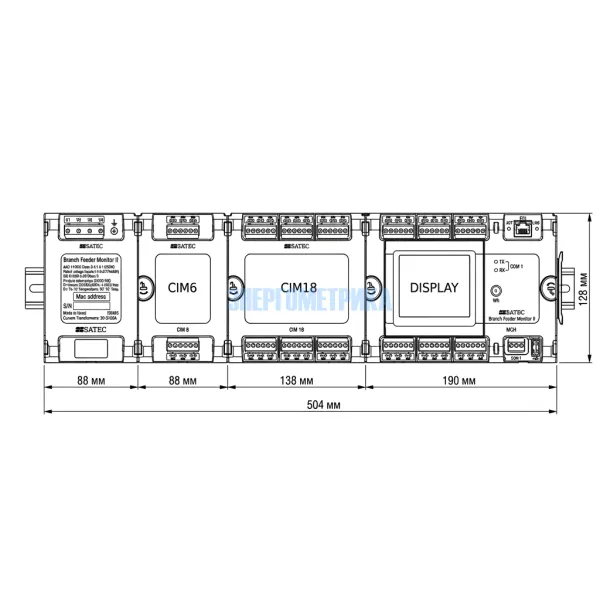

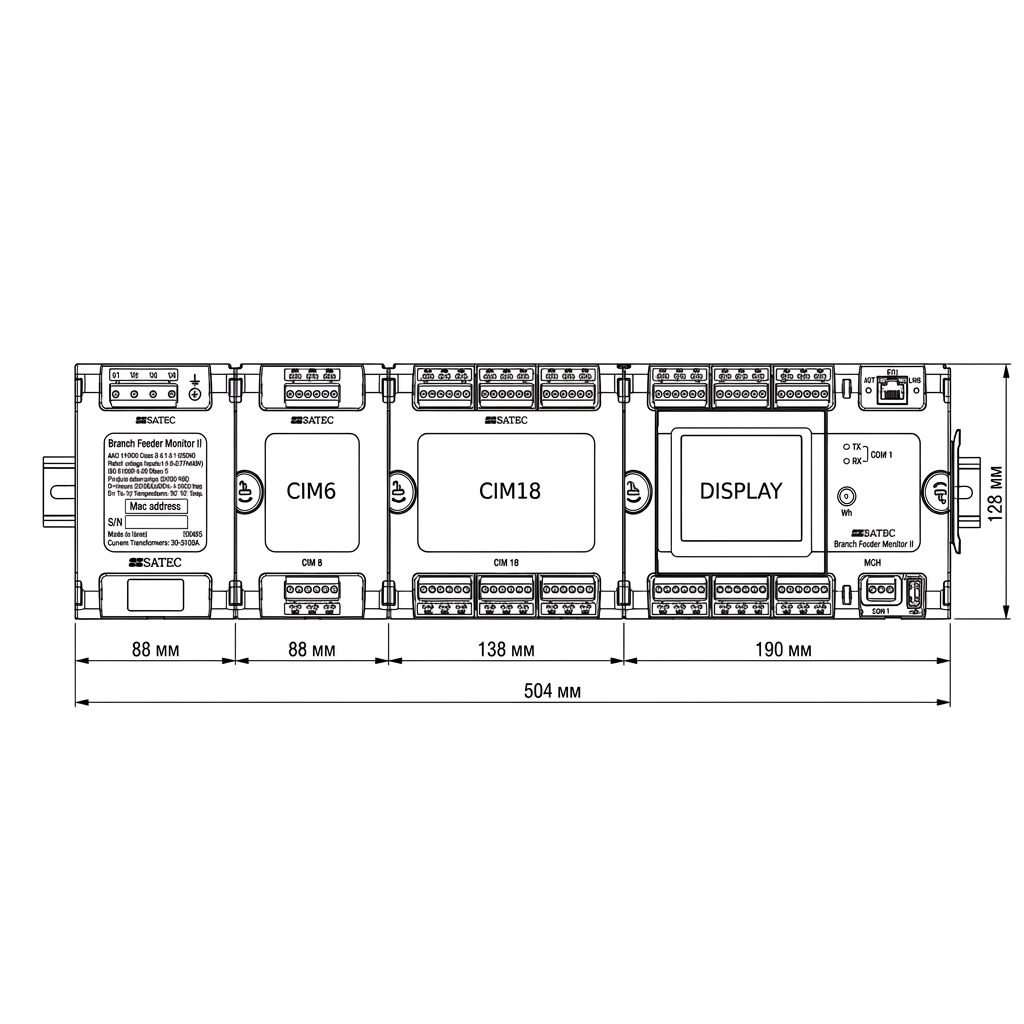

Модульная конструкция BFM-II
- До двух модулей расширения (дополнительные токовые каналы на 6 и 18 однофазных присоединений);
- До четырёх модулей расширения (коммуникация, дискретные входы, релейные выходы).
Порты связи:
- Стандартный RS-485 порт;
- Стандартный USB порт;
- Стандартный 10/100Base T Ethernet порт.
Протоколы связи:
- MODBUS RTU (MODBUS/TCP)

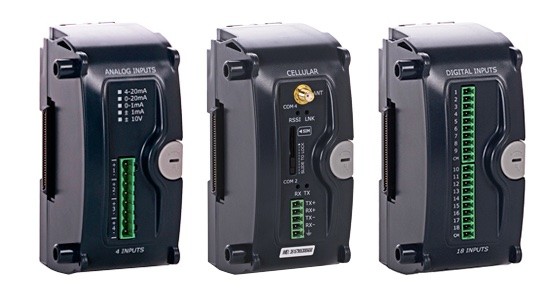

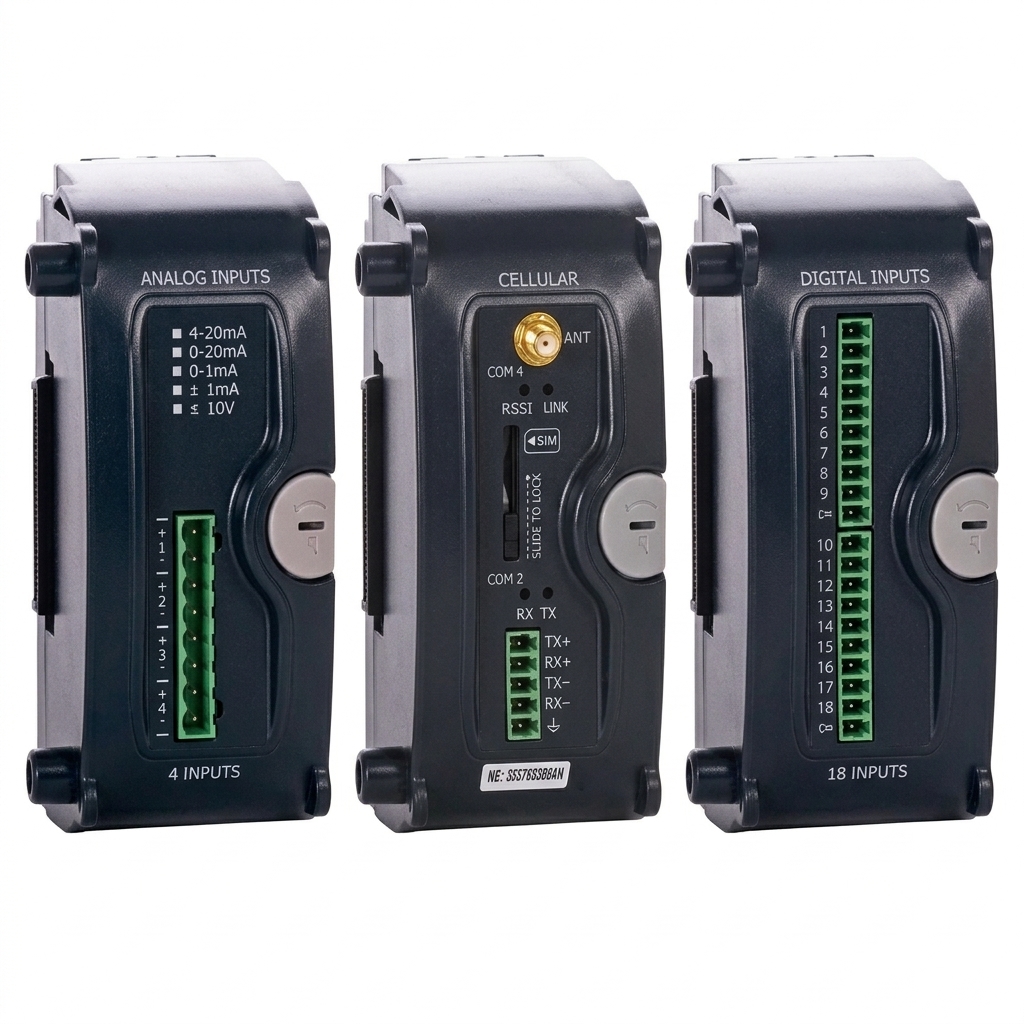

Дискретные входы/Релейные выходы:
- Модуль: 9 дискретных входов;
- Модуль: 18 дискретных входов;
- Модуль: 4 аналоговых входа.
Дополнительные порты связи:
- Модуль: модем + дополнительный порт RS-485.
