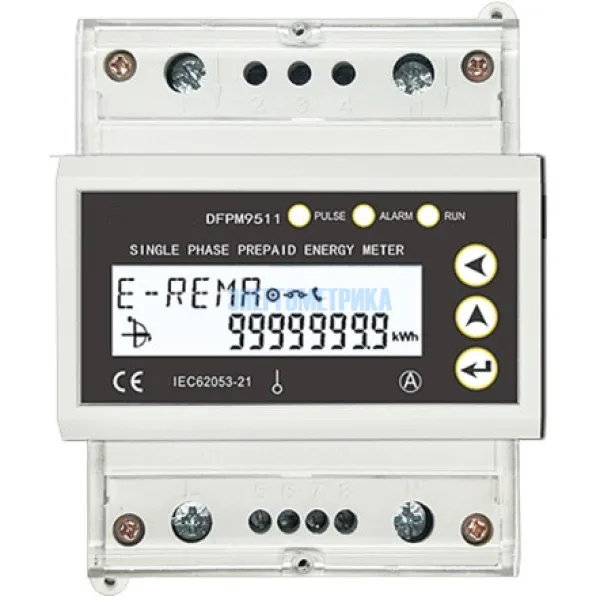

DFPM9511 - Однофазный счетчик электроэнергии
DFPM9511 - Однофазный счетчик электроэнергии
DFPM9511 - это однофазный счетчик энергии с установкой на DIN-рейку, который может точно измерять потребление энергии. Счетчик DFPM9511 имеет встроенное реле, для осуществления дистанционного управления нагрузкой включения/выключения цепи. Максимальный ток подключения счетчика 80A.
Особенности:
- Использование с системами на 120 В, 220 В, 230 В, 240 В переменного тока;
- 7+1-разрядный ЖК-дисплей (9999999,9 кВт/ч);
- Высокая точность: класс 1,0 для прямого ввода 80 А;
- 3 клавиши для программирования, крепление на 35 мм DIN- рейку, стандарт DIN ED5002;
- 1 Светодиод указывает на импульсный выход, стандарт DIN 43864;
- Поддержка считывания и запроса данных при выключении питания;
- Связь: RS485, протокол MODBUS;
- Стандарт: IEC62053-21/22.
Техническая документация
Параметры
Функции:
- Измерение U, l, P, Q, S, PF, F, кВтч, кВАрч, многотарифных значений энергии;
- Управление нагрузкой: для дистанционного усправления нагрузкой включения/выключения цепи;
- TOU (Многотарифный) - 4 тарифа и 8 временных периодов за 24 часа;
- Сохранение данных - кВт*ч, кВАрч, макс. P за последние 31 день (За 15 мин. ) и последние данные за 12 месяцев; последние 200 сигналов тревоги и последние 20 отключений питания;
- Сигнализация - сигнализация перегрузки, сигнализация включения / выключения нагрузки, сигнализация перенапряжения, сигнализация пониженного напряжения,сигнализация обратного подключения;
- Связь: RS485, протокол MODBUS.
| Технические характеристики однофазного счетчика электроэнергии DFPM9511 | |
| Точность | Класс 1.0: 10(80) A |
| Номинальный ток | Прямой: 10(80)A |
| Номинальное напряжение | 120 В, 220 В, 240 В (опционально) |
| Питание | Автономное питание (Примечание: для DFPM9513 RS485 не будет работать, если подключить только 1 фазное напряжение) Перегрузка: в 1,2 раза |
| Управление входным реле | Позволяет осуществить управление встроенным реле включения/выключения нагрузки с помощью встроенного реле модуля с прямым подключением 10(80)А |
| Импульсный выход | 1 Канал (настраивается для кВтч или кВАрч) постоянная: 1600imp / кВтч / кВАрч |
| Потребляемая мощность | по каждой фазе не более 2Вт/10ВА |
| Частота | 50 Гц |
| Пусковой ток | 0.4% Ib |
| Связь | Порт RS485, MODBUS-RTU Скорость передачи данных в бодах: 2400, 4800, 9600 Адрес: 1~247 |
| Изоляция | Выдерживаемое напряжение: 2 кВ, импульсное напряжение: 6 кВ |
| Запись |
Сохранение данных - кВт*ч, кВАрх, макс. P за последние 31 день (За 15 мин. ) и последние данные за 12 месяцев; последние 200 сигналов тревоги и последние 20 отключений питания; |
| Тревога | Включение/ выключение сигнализации Сигнализация о перенапряжении Сигнализация о пониженном напряжении Сигнализация перегрузки Сигнализация обратного подключения |
| Эксплуатация | Рабочая температура: -20℃~ +55 ℃ Температура хранения: -40℃~ +70 ℃ Влажность: 5% ~ 95% без конденсации |
| Стандарт |
IEC 61000-4-2, уровень 4 IEC 61000-4-3, уровень 3 IEC 61000-4-4, уровень 4 IEC 61000-4-5, уровень 4 EN55022, класс B EN55022, класс B |
