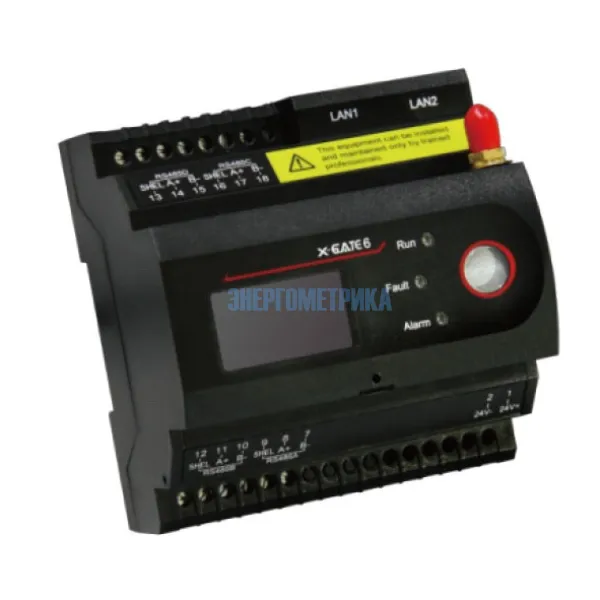

xGate6 - Интеллектуальный шлюз
xGate6 - Интеллектуальный шлюз
Интеллектуальный шлюз - xGate6 позволяет выполнять автоматизированное управление и обслуживание и мониторинг различных смарт-устройств: счетчиков электроэнергии, теплосчетчиков, счетчиков воды, датчиков температуры и влажности.
Шлюз позволяет следить за каждым прибором в режиме реального времени и уведомлять о проблемах, возникающих в процессе использования. Благодаря этому xGate6 позволяет существенно снизить затраты на рабочую силу, материалы и обслуживание.
Характеристики продукта:
- Стабильный и надежный. Все интерфейсы устройства надежно изолированы, интеллектуальный шлюз xGate6 способен работать в широком диапазоне температур, благодаря специальному покрытию и может использоваться в опасных для человека местах.
- Простота эксплуатации. Интеллектуальный шлюз не требует специальных знаний от персонала для обслуживания, включает в себя простое программное обеспечение, для конфигурирования позволяющее собирать, хранить и анализировать данные.
- Стабильная функциональность. Обеспечивают две встроенных базы данных одна из которых регистрирует события в режиме реального времени, другая хранит историю событий.
- Шлюз адаптирован для работы как в распределенных, так и в локальных компьютерных сетях. При использовании в сетях с кольцевой топологией удостоверьтесь в надежности сети.
- xGate6 можно подключить к любым каналам связи: Modbus, Gprs, Ethernet.
- Для анализа сбоев и ошибок шлюз имеет функции: развернутого сохранения данных, управление событиями, настройку параметров предупреждений. Для анализа информации используется генератор отчетов.
- Интеллектуальный шлюз xGate6 обеспечивает выбор информирования о сбоях по разным каналам связи.
Техническая документация
Параметры
Особенности
- Удобный пользовательский Интернет-интерфейс
- Мощные инструменты для сбора и пересылки данных
Автоматический сбор и многопользовательский режим передачи данных, поддержка ModBus TCP, JSON и XML, поддержка различных облачных систем и ПО - Эффективное и надежное хранение и управление данными
Встроенный SQL, двухсторонняя связь и проверка пакетов, поддержка JSON и непрерывной пакетной передачи данных XML
- Простая настройка, отладка и обновление
Подходит для развертывания в системах loT, особенно в крупных системах, управляемых с помощью облака.
Функции
Сбор данных
- Режим ведущего устройства MODBUS-RTU, ModBus-TCP
- Поддержка до 40 000 точек данных
- До 4 портов RS485, каждый порт поддерживает до 60 ведомых устройств
- Беспроводное подключение Zigbee (опционально)
- 2 аналоговых входа (DC 4...20 мА), 4 дискретных входа (сухой контакт), 1 релейный выход (220 В переменного тока/5 А 30 В постоянного тока/5 А) для контроля температуры и влажности
Передача данных
- 2 порта MODBUS-TCP/IP
- 2 порта Ethernet, GPRS для передачи данных
- Поддержка FTP для загрузки XML и JSON
Регистрация данных
- Встроенная база данных хранит записи до 36 месяцев
- Карта памяти TransFlash 8 ГБ (поддержка до 16 ГБ)
- Часы, NTP для временной синхронизации
- Ежедневная запись событий
Многоуровневая сигнализация
- Анализ сбоев
- Создание отчетов
- Различные настройки для одного устройства
- Передача данных в реальном времени

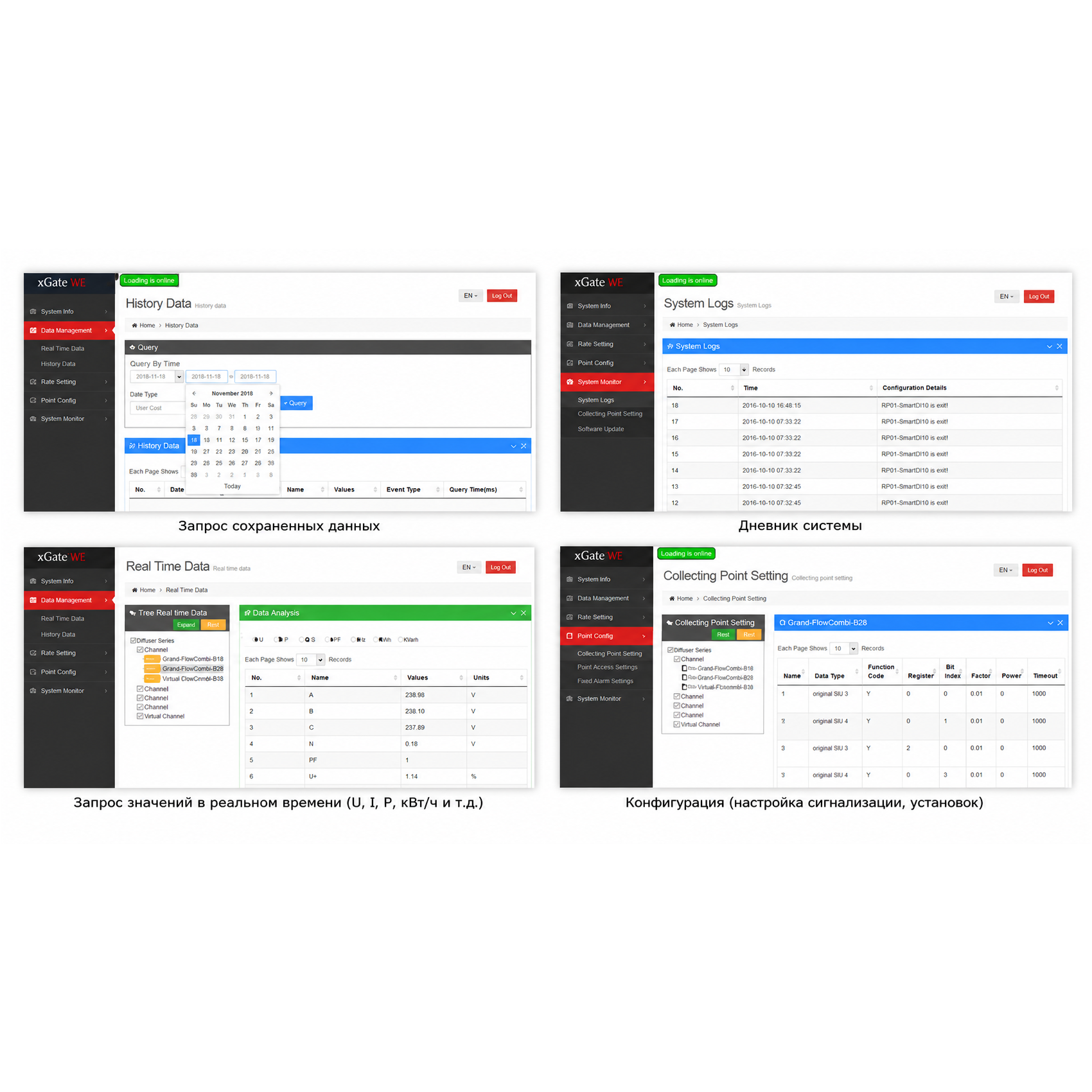

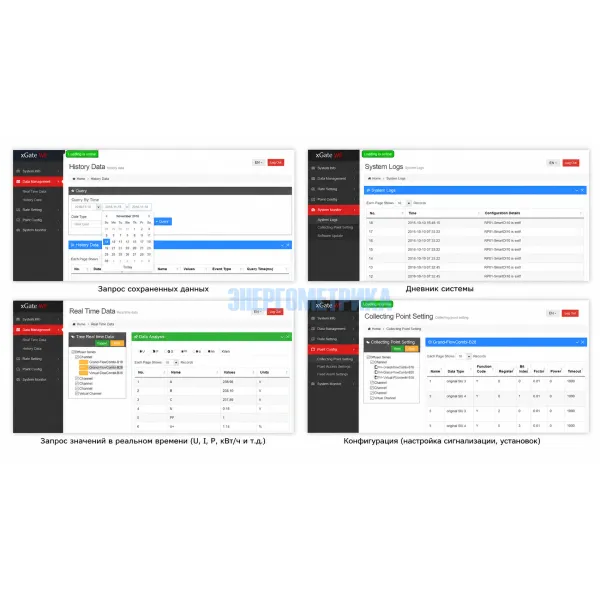

Веб-сервер
- Монитор данных в режиме реального времени, запросы сигнализации, ежедневные записи, настройка и обновления системы
- Встроенный HTTP веб-сервер для настройки
- Поддержка удаленной настройки и отладки
- Поддержка удаленного обновления файла конфигурации
Другие функции
- Обнавление системы через Интернет, управление разрешениями
| Технические характеристики интеллектуального шлюза xGate6 | |
| Параметр | Описание |
| COM-порт | |
| Кол-во | 2/4 порта (опционально) |
| Тип порта | RS485 (поддержка ModBus-RTU, DLT645 и других протоколов) |
| Скорость передачи | 300...115200 бит (опционально) |
| Режим передачи данных | Ведущее устройство |
| Кол-во ведомых устройств | ≤60 (4 RS485, до 240 ведомых устройств) |
| Порт USB (стандарт) | |
| Кол-во | 1 порт |
| Тип порта | USB2.0 |
| Порт TF (стандарт) | |
| Кол-во | 1 порт |
| Тип порта | Стандартная карта Micro-SD на 8 ГБ (до 16 ГБ), до 240 ведомых устройств |
| Порт Ethernet (стандарт) | |
| Кол-во | 2 порта |
| Тип порта | 10/100M |
| Порт SIM (Extensible GPRS) | |
| Кол-во | 1 порт |
| Тип порта | Стандартная SIM-карта 2G (15X25 мм) |
| GPRS | GSM: 850 МГц, EGSM: 900 МГц (стандарт) DCS: 1800 МГц, PCS: 900 МГц (опционально) |
| Аналоговый вход | |
| Кол-во | 2 входа (уточняется про заказе) |
| Тип порта | DC 4...20 мА |
| Цифровой вход | |
| Кол-во | 4 входа (уточняется про заказе) |
| Тип порта | Сухой контакт |
| Цифровой выход | |
| Кол-во | 1 реле (уточняется про заказе) |
| Тип порта | 220 В переменного тока/5 A 30 В постоянного тока/5 A |
| Мощность | |
| Вход | 18...36 В постоянного тока |
| Потребление | |
| Аппаратные характеристики | |
| ЦПУ | ARM cortex-A8 800 МГц |
| Память | DDR3 512 |
| Flash | Nand flash 512 МБ |
| Среднее время безотказной работы | >= 50 000 часов |
| Схема | |
| Рамка | 1,3-дюймовый OLED-дисплей |
| 3 светодиода | Работа, неисправность и сигнализация |
| Монтаж | DIN-рейка |
| Размер | 90*94*68 мм |
| Окружающая среда | |
| Рабочая температура | -15℃...+55℃ |
| Хранение | -25℃...+ 70℃, 5...95%, без конденсации |
| Электромагнитная совместимость | |
| Тест на устойчивость к колебательным волнам | IEC61000-4-12:1995, уровень 3 |
| Тест на устойчивость к электростатическим разрядам | IEC61000-4-2:2001 , уровень 3 |
| Тест на устойчивость к излучению | IEC61000-4-3:1998 , уровень 4 |
| Тест на помехоустойчивость к электрическим переходным процессам или всплескам | IEC61000-4-4:1998, уровень 3 |
| Тест на устойчивость к броскам тока | IEC61000-4-5:2005, уровень 3 |
| Тест на помехоустойчивость | IEC61000-4-6: 1998, уровень 3 |
| Тест на невосприимчивость к магнитному полю | IEC61000-4-6: 2001, уровень 3 |
| Предельные значения электромагнитных выбросов | IEC60255-25: 2000 |
| Тест на устойчивость к промышленным частотам | IEC61000-4-8:2001, A |
