BFM136 - Многофидерный счетчик электроэнергии SATEC. Учет электроэнергии.

Арт.: BFM136 Под заказ* *(уточняйте у менеджера)

Цена по запросу

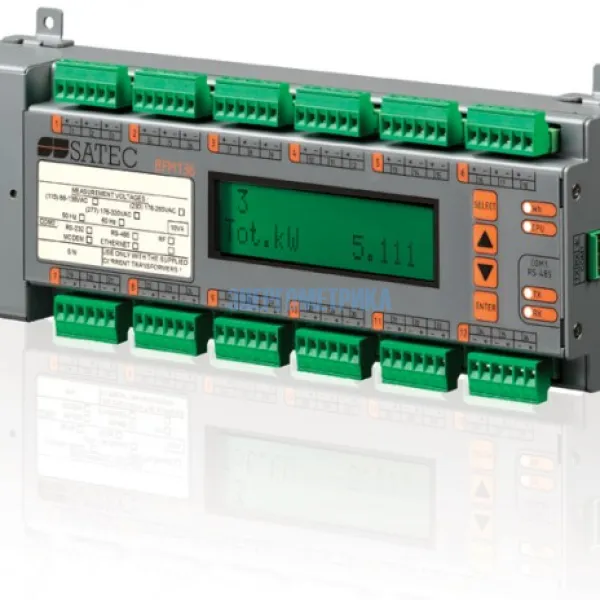

Счетчик электроэнергии BFM136 является экономичным и компактным решением для системы учета электроэнергии на объектах с большой концентрацией потребителей: в жилом секторе, офисных зданиях, торговых центрах, а также на промышленных объектах.

Интерфейс: RS-485(стандарт) + опция: RS232/RS422/RS485, Ethernet (TCP/IP), Zigbee. BFM136 учет электроэнергии в существующих или новых электрощитах без изменения монтажа. BFM136 - многоканальный учет электроэнергии по 36 однофазным или 12 трехфазным каналам.

Прибор BFM136 имеет жидкокристаллический дисплей и позволяет производить измерения электроэнергии и основных параметров сети по 36 однофазным или 12 трехфазным каналам, или в любой их комбинации. Подключение по току производится через токовые трансформаторы. Внешние компактные трансформаторы тока можно заказать вместе с прибором.

Прибор BFM136 обладает гибкой настройкой, обеспечивая возможность ведения учета потребляемой электроэнергии и мощности как по обычному, так и по дифференцированному тарифу.

Техническая документация

Параметры

BFM136 позволяет вести гибкий учет электроэнергии с помощью выделения одной или нескольких цепей для каждого потребителя в настройках счетчика электроэнергии. Переназначение групп каналов другим потребителям или между потребителями производится программно. Дополнительно в приборе имеется легко конфигурируемая система аварийной сигнализации.

Технические характеристики:

Учет активной и реактивной электроэнергии с классом точности класс 0.5S IEC62053-22;
Обеспечивает полную информацию о расходе электроэнергии для подготовки отчетов (3-х фазный, 2-х фазный или однофазный контроль электрических параметров: ток, напряжение, cos φ, частота, активная мощность, реактивная мощность, полная мощность и др.);
Встроенная многотарифная, настраиваемая система учета электроэнергии (TOU), встроенные часы, календарь на 40 лет. (4 регистра энергии х 4 тарифа, 4 сезона х 4 типа дня, 8 смен тарифа в течении дня, гибкая настройка расписания смены тарифов);
Встроенные часы с независимым источником питания;
Встроенный программируемый контроллер (4 программируемые уставки для каждого канала измерения);
Простой учет электроэнергии при подключении прибора к системе eXpertPower, работающей на базе Web, осуществляет энергоменеджмент, обеспечивая доступ к данным и их анализ из любого места в любое время;
Компактный дизайн прост для монтажа с существующими или новыми электрическими панелями управления;
Простое подключение;
Современные и удобные средства доступа к данным:
- Жидкокристаллический дисплей (c подсветкой в два ряда по 16 символов - только BFM136);
- Доступ к данным с помощью уникального пакета прикладных программ PAS производства SATEC;
- Доступ через систему eXpertPower.
Наличие различных портов связи: RS-485 (стандарт) + опция: RS232/RS422/RS485, телефонный модем, Ethernet (TCP/IP), Zigbee (беспроводный);
Протоколы Modbus RTU и Modbus ASCII;
Возможность обновления программы прибора через порт связи;
Высокая точность, соответствие стандартам ANSI и IEC;
Прочность и защищенность от несанкционированного вскрытия;
2 исполнения:
- BFM136 с жидкокристаллическим дисплеем;
- BFM036 без дисплея.

Измеряемые параметры
	Вывод на дисплей	Передача по интерфейсу	Уставки	Тревоги
Энергия
Потребляемая активная энергия пофазно и общая	•	•
Реактивная энергия пофазно и общая	•	•
Полная энергия пофазно и общая	•	•
Настраиваемая система учета активной электроэнергии (TOU, 8 тарифных зон), для каждого фидера	•	•
Средние измеренные значения
Фазные напряжения по каждой фазе	•	•	•	•
Межфазные напряжения	•	•	•	•
Фазные токи по каждому фидеру	•	•	•	•
Активная мощность, по каждой фазе и полная по каждому фидеру, кВт	•	•	•	•
Реактивная мощность, квар	•	•	•
Коэффициент мощности по каждой фазе и полный по каждому фидеру	•	•
Мощность нагрузки по каждой фазе и полная по каждому фидеру, кВА	•	•	•	•
Частота 39-70 Гц	•	•	•	•
Текущее потребление
Фазный ток, А RMS		•
Общая активная мощность, кВт		•
Общая реактивная мощность, квар		•
Общая мощность нагрузки, кВА		•
Ток нейтрали для трехфазных фидеров		•
Напряжение, В	•	•
Максимальное потребление
Напряжение, В	•	•
Фазный ток, А	•	•
Общая активная мощность, кВт	•	•
Общая реактивная мощность, квар	•	•
Общая мощность нагрузки, кВА	•	•
Ток нейтрали для трехфазных фидеров		•
Обслуживание
Тест самодиагностики	•	•
Пароль для каждого фидера	•	•
Серийный номер прибора	•	•
Версия программного обеспечения	•	•
Идентификационный номер портов COM1 и COM2	•	•
Чередование фаз		•

Технические характеристики BFM136/BFM036
Характеристики	Коды для заказа
Измеряемое напряжение
Номинальное напряжение: 120/240/277 В AC
Макс. напряжение фаза-нейтраль: 320 В AC
Макс. напряжение фаза-фаза: 544 В AC
Модель
BFM036 Branch Feeder MonitorTM, без дисплея	036
BFM136 Branch Feeder MonitorTM, с ЖК дисплеем	136
Частота
50Гц	50
60Гц	60
Второй коммуникационный порт
Нет	0
RS232	R2
RS485	R4
Телефонный модем	MOD
Ethernet (TCP/IP)	ETH
Монтаж
Настенный	0
DIN	D

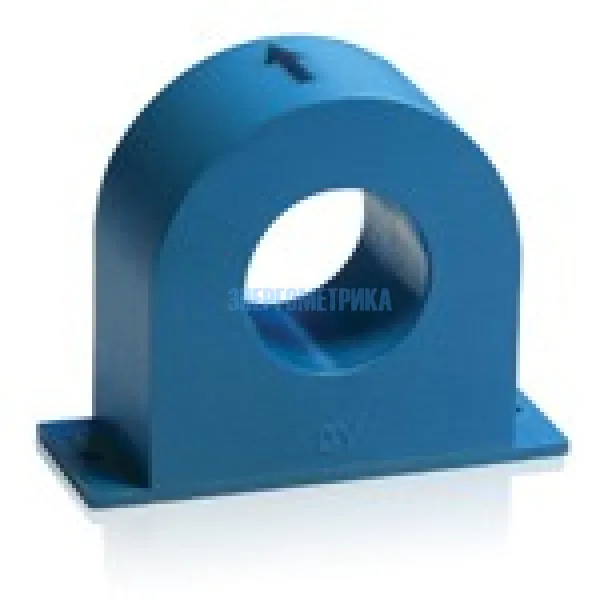

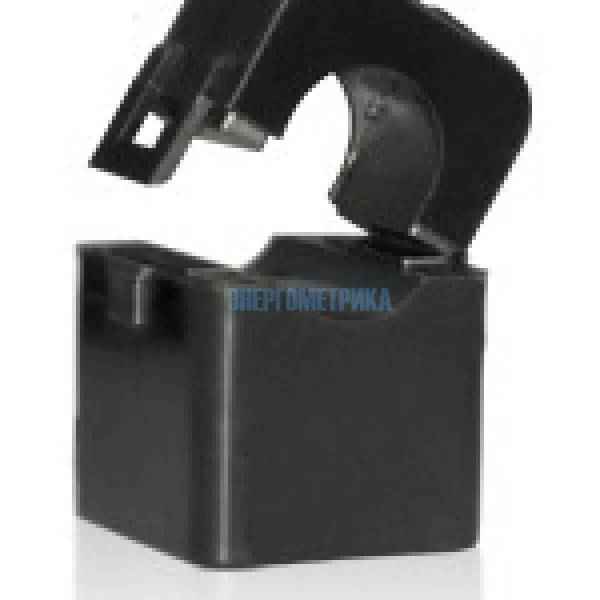

Внешние трансформаторы тока для счетчика электроэнергии BFM136
Модель	Номинальный первичный ток	Внутренний диаметр	Точность трансформаторов тока	Номинальный вторичный ток
CS05S (разъемный)	5 А	12 мм	0.5%	5 мА
CS1	100 А	12 мм	0.1%	40 мА
CS1L	100 А	23 мм	0.1%	40 мА
CS1S (разъемный)	100 А	16 мм	0.5%	40 мА
CS2S (разъемный)	200 А	26x23.8 мм	0,5%	40 мА
CS2SL (разъемный)	200 А	23×33 мм	0,5%	40 мА
CS4	400 А	26 мм	0.1%	40 мА
CS4S (разъемный)	400 А	23x33 мм	0,5%	40 мА
CS8 (разъемный)	800 A	100x32 мм	0,5%	40 мА
CS8S (разъемный)	800 А	80x50 мм	0,5%	40 мА
CS12S (разъемный)	1200 А	80x121 мм	0,5%	40 мА
