CMS - Система измерения токов

Артикул: CMS

Контролировать электричество в распределительных шкафах стал намного проще благодаря системе измерения токов CMS. Это компактная и полностью интегрированная в щиток аппаратура, позволяющая вести контроль токов отдельных нагрузок.

Замер токов в непосредственной близи от электрических нагрузок – это новая возможность в диспетчеризации систем управления. Система измерения токов ABB CMS определяет эталон эффективности систем измерения токов. Простота установки и интуитивно понятный механизм управления обеспечивает быстрый ввод оборудования в эксплуатацию.

Идеальное интегрирование

ABB CMS оптимально интегрируется в распределительные щиты любых моделей. Она легко адаптируется к номинальным установкам и начинает работу уже с первых минут подключения. При этом нет огромного количества кабелей, корпусов и DIN-реек. Введение системы в эксплуатацию и дальнейшее её функционирования становится простым и понятным.

Небольшие размеры

Система измерения токов ABB CMS характеризуется минимальными габаритами, более компактных датчиков просто не существуют.

Простота подключения

Установка датчиков проводится в несколько простых шагов. При этом не требуется специальных инструментов или особых профессиональных навыков. Сложная и трудоёмкая разводка кабелей осталась в  прошлом.

Удобство введения в эксплуатацию

Интуитивно понятная настройка, посредством сенсорного экрана, обеспечивает запуск системы в течение нескольких минут.  Пользователь в любой момент может самостоятельно изменять конфигурацию.

Датчики CMS для измерения любых токов

Устройства универсальны – они регистрируют пульсирующий, переменный или постоянный токи, в диапазоне до 80 А.

Несложная модернизация и расширение системы

Ввиду гибкого модульного исполнения, датчики легко могут быть модифицированы пользователем. При этом систему можно расширить с помощью установки новых датчиков.

Высокая надежность

Метод измерения, не предусматривающий контакта с проводником, характеризуется максимальной надежностью и предотвращением различных ошибок.

Проверка с максимальной точностью

Повышение отказоустойчивости при контроле токов

Система измерения токов CMS – это самая оптимальная система, применяющаяся там, где требуется доступность датчиков. Это аэропорты, больницы, железнодорожные вокзалы, промышленные предприятия, производственные фабрики и другие объекты, где контроль токов имеет важное значение для бесперебойной работы компьютерных сетей.

В сфере возобновляемой энергии такие датчики применятся для  контроля работы генерирующего оборудования, что способствует получению стабильных токов. К такому оборудованию можно отнести ветрогенераторы, солнечные и речные электростанции. Система находит применение в любой деятельности человека.

Ранняя фиксация отклонений

Система измерения токов ABB CMS контролирует токи непосредственно в потребительских цепях. Это предотвращает аварии и обеспечивает стабильную работу оборудования в цепи. Постоянный контроль токов позволяет выявить отклонения от нормы в первые миллисекунды их появления, благодаря чему предотвращаются поломки подключённых приборов, падение или чрезмерное повышение мощности тока и т.д.

Оповещение о чрезмерных нагрузках

Непрерывный контроль электрического тока позволяет мгновенно фиксировать  перегрузки в сети  и активировать защитные устройства.

Реальный учет потребления энергии

Экономия средств

Многоэтажные дома и промышленные предприятия оснащаются счетчиками электроэнергии. Оплата счетов за потребленный ток распределяется согласно номинальным мощностям нагрузок или по площади. Система измерения токов CMS позволяет вести точный учет потребленной энергии и проводит оплату согласно полученным показателям.

Установка CMS способствует оптимизации производства. Система фиксирует периоды наивысших нагрузок, на основании чего можно отметить самое ресурсоёмкое оборудование.  Владельцы предприятия могут заменить станки на более совершенные или перевести их работу в ночное время, когда тарифы на электроэнергию ниже.

CMS – качество, подтверждённое опытом

Описание системы

Высокое качество и стабильность работы системы измерения токов ABB CMS обуславливается оптимальным взаимодействием всех её составляющих частей. Она отвечает негласным требованиям к работе контролирующих приборов  -  обладает компактностью, гибкостью, точностью измерений, простоте пользования и технологичностью. Датчики можно установить в помещениях с высокой влажностью или низким температурным режимом.

Устройства относятся к важнейшей части системы. Их небольшие размеры позволяют контролировать системы вторичного распределения. Датчики монтируются без особых усилий, их подключение не сопровождается  сложностями.

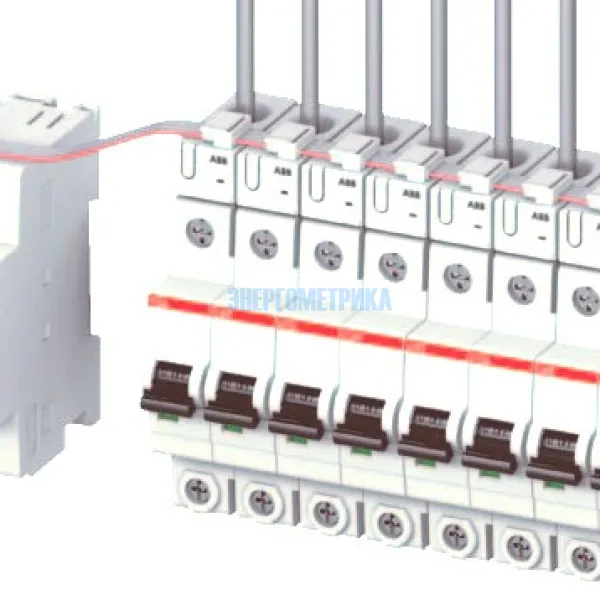

В качестве средства обмена информации между узлами CMS выступает единый кабель связи. Он последовательно соединяет элементы и характеризуется более выгодным эргономичным решением по сравнению с другими системами контроля. Кабель не требует индивидуальной разводки для каждого элемента, экономит пространство в щитке, а его монтаж не занимает много времени.

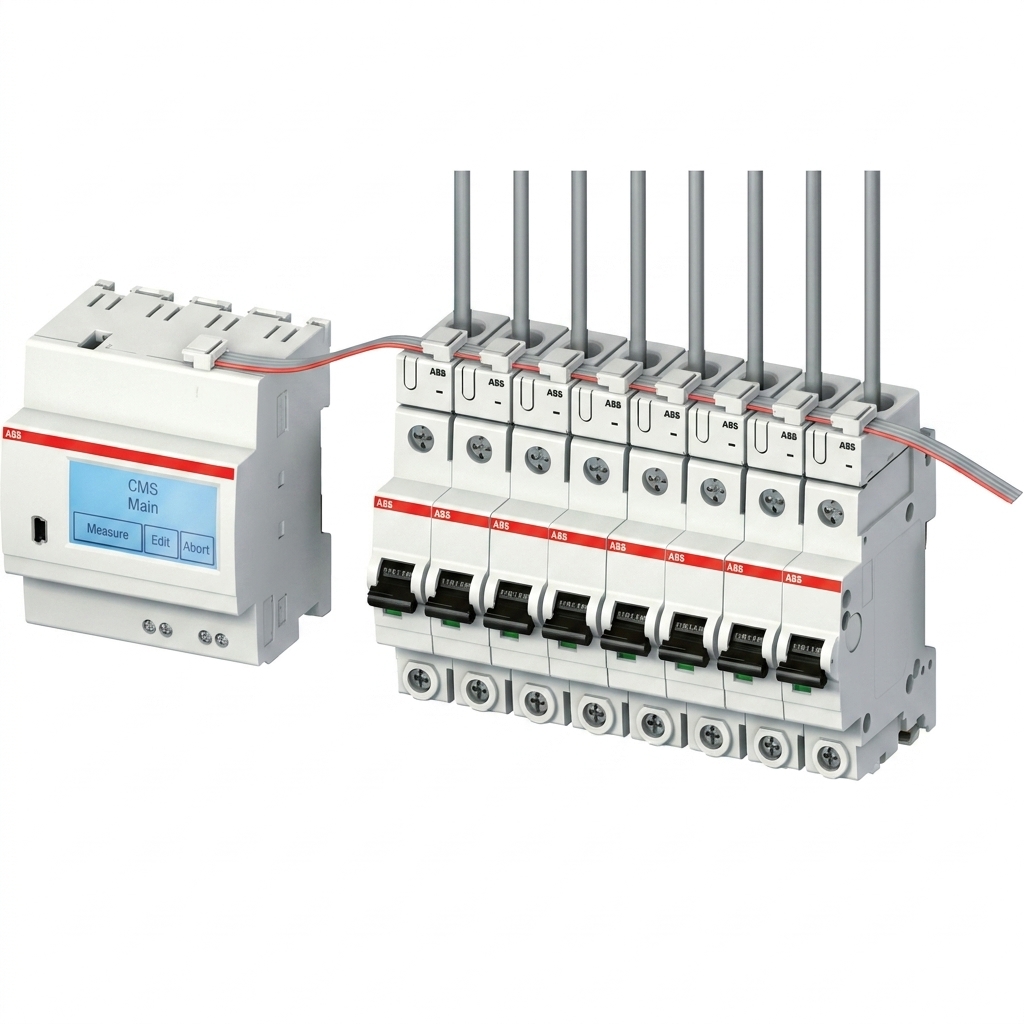

Следующим по важности компонентом системы ABB CMS является устройство управление, оснащённое сенсорным экраном. С его помощью можно быстро и просто менять конфигурацию системы. На экране отображаются параметры сети. Измеряемые токи транслируются по протоколу mod-bus RTU в последующие системы сбора и анализа информации.

Чем же достигается простота конфигурирования датчиков? Каждому датчику присваивается определенный идентификатор. Для этого нужно задействовать систему управления и нажать кнопку на датчике. Работа устройства начнется в течение нескольких минут.  После настройки будут доступны все функции измерений. Статус работы отображается на дисплее устройства управления.

Информацию об измерениях можно запрашивать дистанционно, посредством интерфейса Modbus. Благодаря этому, систему CMS можно без проблем интегрировать в уже функционирующие системы обработки информации.

Датчики как главный компонент CMS

Максимальная эффективность при минимальной ширине – всего 18 мм

Габариты датчиков – их главное преимущество перед альтернативными системами. Они заключены в блоке, ширина короткорого равна 18 мм. Их можно установить в тесном пространстве, они практически не занимают пространство. Датчики CMS – одни из самых маленьких и производительных контролирующих устройств на рынке.

Небольшие размеры, оптимальная производительность и возможность контроля любых типов токов в диапазоне от 0 А до 80 А – сильные стороны системы. Приборы могут измерять истинное среднеквадратичное значение, для учета несинусоидальных составляющих и высших гармоник.

Все датчики оснащены собственными микропроцессорами, задача которых состоит в обработке сигналов. Информация об измерениях передаётся в устройство управления в цифровой форме, с помощью интерфейса шины. Вследствие этого кабельная разводка уменьшается к минимуму, а защита информации достигает максимума. В таких приборах нет потери как у аналоговых данных.

Соответствие к любым измерительным устройствам

Установка системы

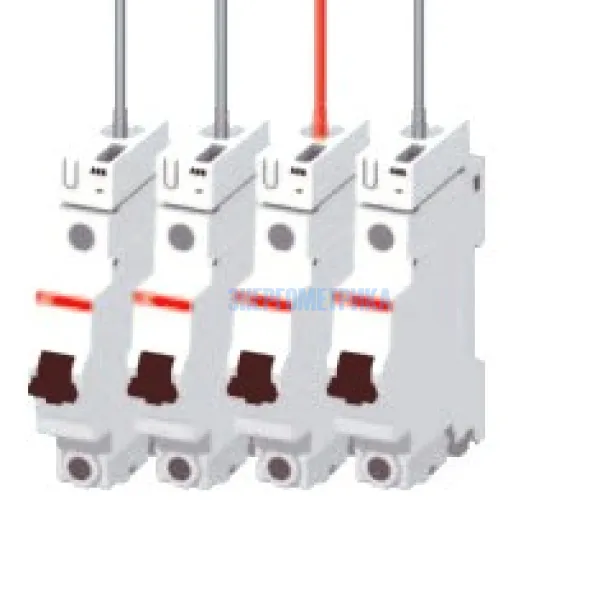

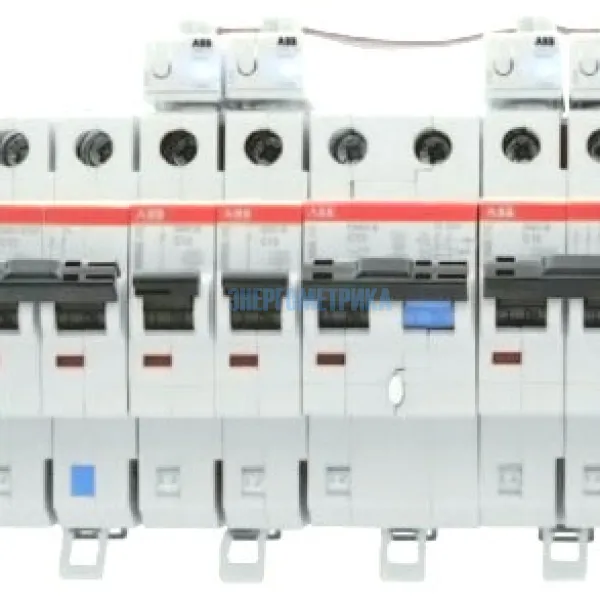

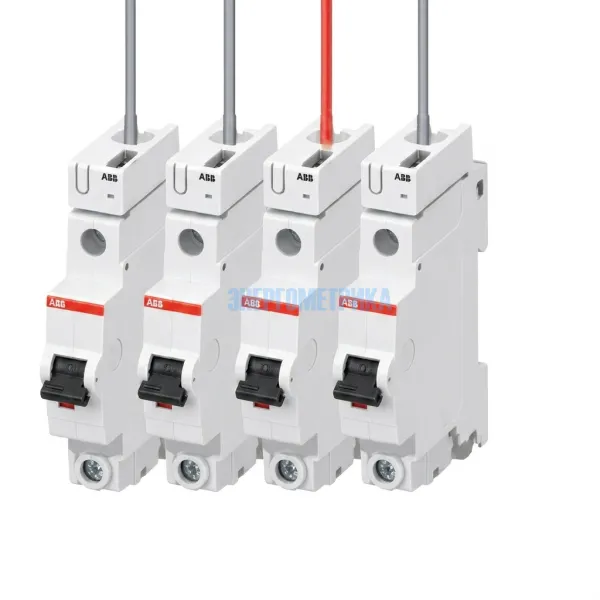

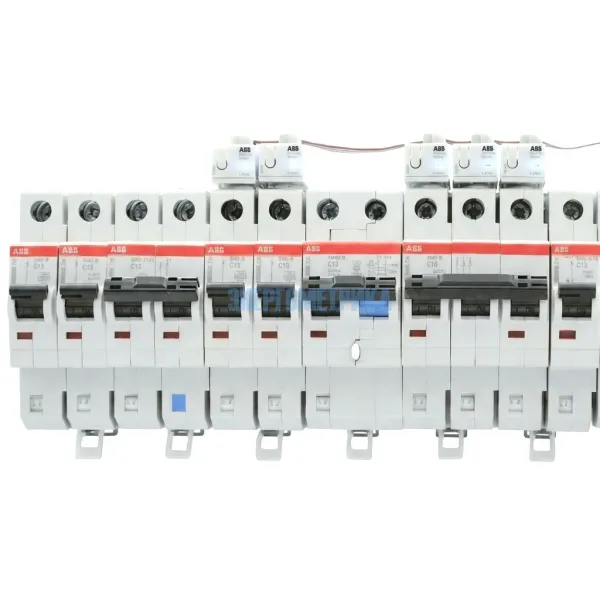

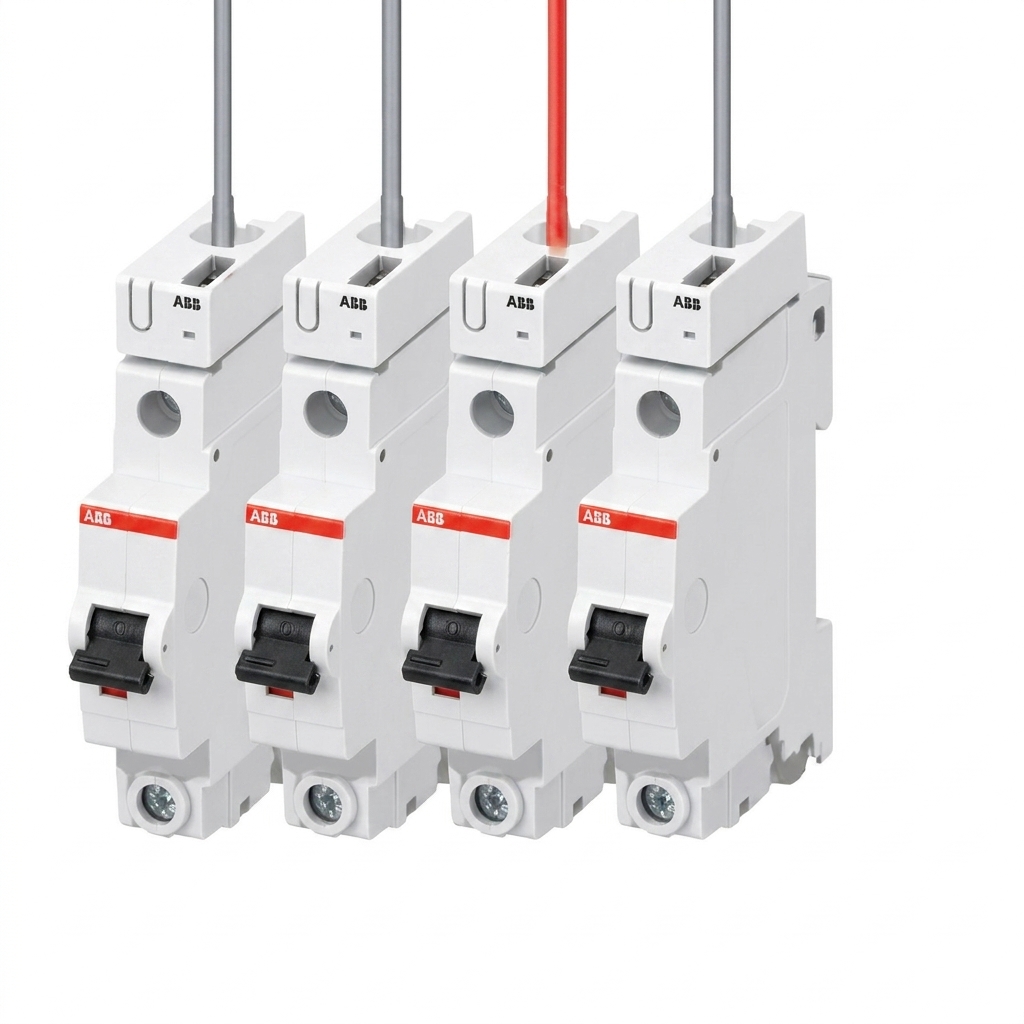

Датчики CMS легко устанавливаются на защитных устройствах АВВ серий System proM compact и Smissline TP. Они обладают современным дизайном и прекрасно вписываются в архитектуру любого щитового оборудования.

CMS-100PS (80 A), CMS-101PS (40 A) и CMS-102PS (20 A) определены для устройств ABB System pro M compact и SMISSLINE TP с удвоенными клеммными терминалами. Датчик энергии монтируется во вспомогательный клеммный слот.

Устройство управления

Точные настройки и надежная эксплуатация

Модуль управления представлен удобным и понятным интерфейсом. Он является центром питания и управления датчиков CMS.

К каждому модулю можно подключить не более 2х 32 датчика. В одну сеть возможно соединить до 247 модулей управления. Вследствие этого, можно контролировать несколько тысяч датчиков на одной линии. ОборудованиеCMS позволяет организовать измерительные системы на больших предприятиях, оснащённых внушительным количеством электрической техники.

Простота обслуживания

Одно касание для решения любых проблем

Сенсорный экран обеспечивает понятное управление даже без специальных знаний и навыков. Простота контролирующих приборов – залог эффективного функционирования сети.

Большое внимание при создании модуля управления было отведено на интуитивно-понятную панель обслуживания. Для перехода к нужным функциям нужно совершить всего несколько касаний, а для перехода в исходную точку – всего одно. Не требуется обучение персонала, что чревато затратами времени и средств. Нужно лишь ознакомиться с инструкцией и спокойно использовать систему.
