Многоканальные автоматизированные системы коммерческого учета электроэнергии (АСКУЭ)

В каталоге представлено 13 позиций многоканальных измерителей для одновременного учёта электроэнергии по нескольким независимым цепям в рамках одного устройства. Приборы охватывают однофазные и трёхфазные сети переменного тока, а также цепи постоянного тока — в зависимости от исполнения.

Что измеряют и сколько каналов

Многоканальные измерители снимают показания со всех подключённых цепей одновременно, в режиме реального времени. Набор измеряемых параметров по каждому каналу:

• напряжение, ток, частота
• активная, реактивная и полная мощность
• коэффициент мощности (PF)
• активная и реактивная энергия (кВт·ч, кВАр·ч)

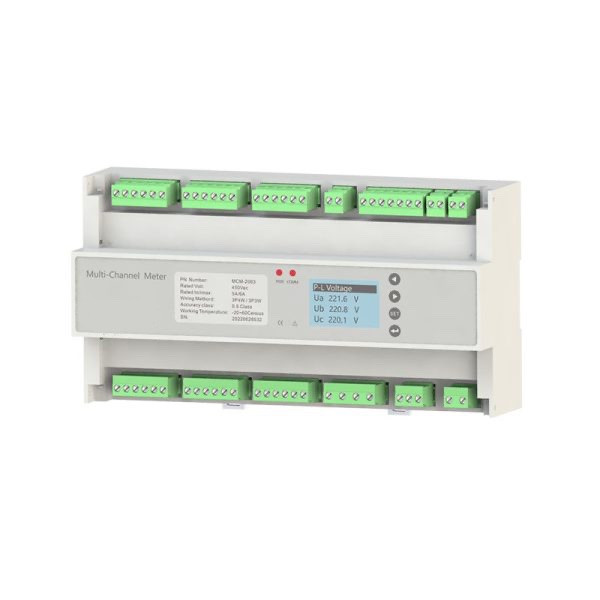

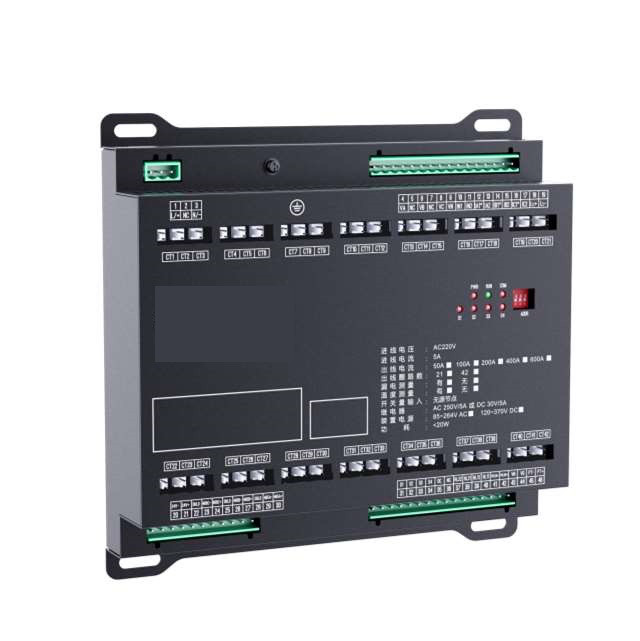

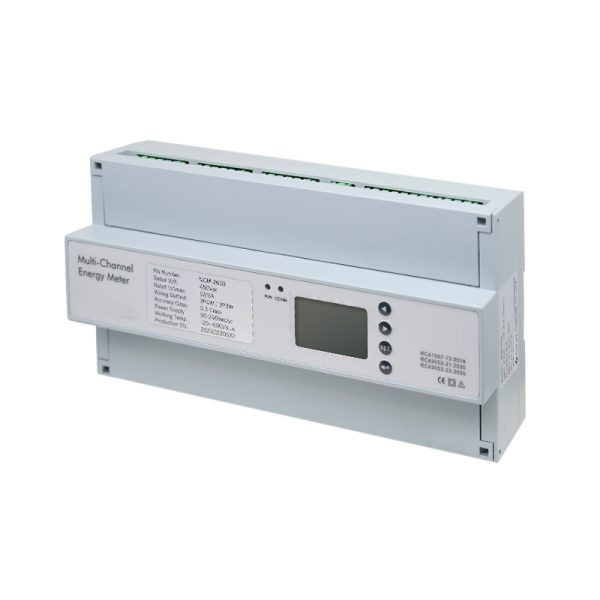

Число каналов зависит от модели. Линейка охватывает приборы от 4 до 45 каналов: есть 4-канальные трёхфазные исполнения, 6-канальные трёхфазные, 12-канальные однофазные, 18-канальные однофазные и решения на 45 однофазных или 15 трёхфазных цепей в одном корпусе. Приборы для постоянного тока выделены в отдельные модели.

Точность учёта и подключение трансформаторов тока

Часть приборов соответствует классам точности 0,5S по IEC 62053-22 и ANSI C12.20 — что допускает их применение в коммерческом учёте. Разъёмные трансформаторы тока подбираются под номинальный первичный ток из ряда 100 А, 200 А, 400 А, 600 А, 800 А, 1000 А. Номинальный входной ток — 33,3 мА или 100 мА (опция). Прямые измерения тока до 80 А возможны без трансформаторов в отдельных исполнениях.

Интерфейсы и интеграция

Все приборы подключаются к системам верхнего уровня по RS-485 с протоколом Modbus RTU. Этого достаточно для интеграции в АСКУЭ, SCADA и системы автоматизации зданий. Отдельные модели поддерживают подключение к интеллектуальным шлюзам и серверам сбора данных — в том числе с передачей по Ethernet и Wi-Fi через шлюз.

Конструктив и условия эксплуатации

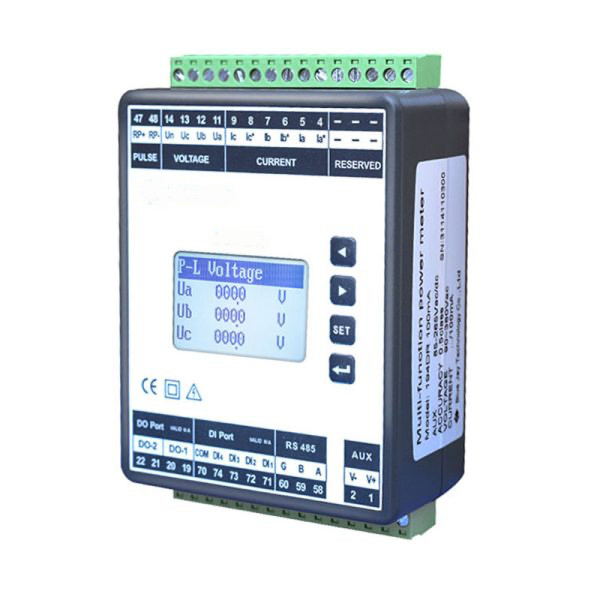

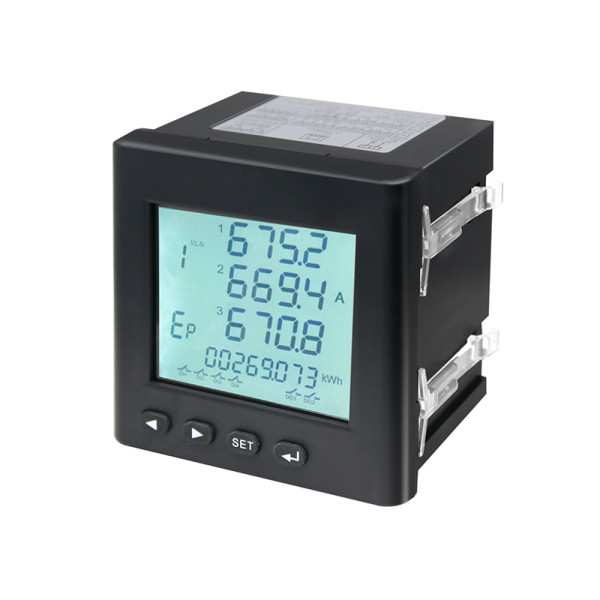

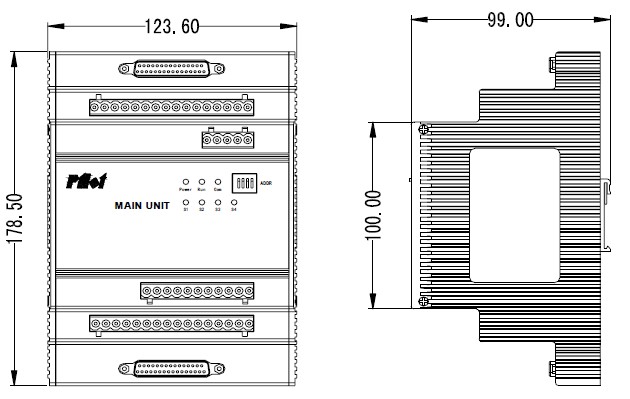

Приборы монтируются на DIN-рейку. ЖК-дисплей показывает U, I, P, Q, S, PF, F, кВт·ч, кВАр·ч непосредственно на передней панели. Встроенная память хранит до 500 записей сигналов тревоги о выходе параметров за установленные пределы. Питание — 85–265 В AC или 100–300 В DC, что позволяет подключать приборы к щитам с разным напряжением вспомогательного питания.

Где применяют

Многоканальные измерители используют там, где нужно контролировать несколько потребителей из одной точки учёта:

• офисные и жилые здания — поканальный учёт арендаторов или квартир
• торговые центры — раздельный учёт по секциям и арендным зонам
• центры обработки данных — мониторинг нагрузки по стойкам и PDU
• промышленные объекты — учёт по отдельным технологическим линиям и единицам оборудования
• учебные заведения и кампусы — распределение затрат между корпусами
