Датчики концентрации пропана

Пропан — горючий углеводородный газ без цвета и запаха. В бытовых и промышленных системах его одорируют специальными добавками, которые придают характерный запах, но полагаться на обоняние при контроле концентрации ненадёжно. Нижний предел взрываемости пропана — 2,1% объёма воздуха, что ниже, чем у метана. Газ тяжелее воздуха и скапливается у пола и в приямках, поэтому датчики устанавливают в нижней части помещения на высоте не более 30 см от уровня пола.

Принципы обнаружения

Датчики пропана в каталоге работают на трёх принципах — выбор зависит от условий объекта.

Каталитический сенсор измеряет концентрацию в диапазоне 0–100% НПВ. Пропан окисляется на нагретом платиновом катализаторе; изменение температуры нити в схеме Уитстона пропорционально концентрации. Метод прямой и надёжен для большинства объектов, но при воздействии концентраций выше НПВ сенсор может выйти из строя — это надо учитывать при выборе для аварийных сценариев.

Двулучевой инфракрасный сенсор NDIR устойчив к воздействию высоких концентраций. Двулучевая схема компенсирует загрязнение оптики — показания остаются стабильными при длительной эксплуатации без замены сенсора.

Полупроводниковый сенсор применяется в простых системах с двухуровневой сигнализацией — быстрый отклик при невысоких требованиях к точности.

Исполнения и выходные сигналы

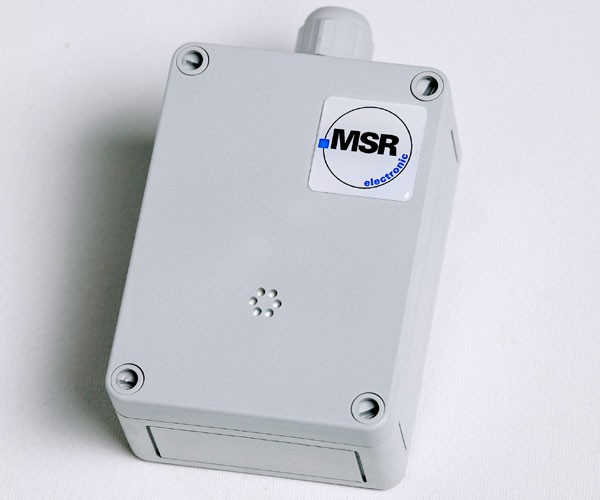

Датчики выпускаются в настенном и канальном исполнении. Выходные сигналы настраиваются при заказе: аналоговый 4–20 мА, 0–5 В или 0–10 В; цифровой RS-485, протокол Modbus RTU; одно или два реле с регулируемыми уставками для управления вентиляцией или аварийной сигнализацией.

Где применяют

Пропан используется в баллонах и резервуарах на объектах без централизованного газоснабжения, а также как хладагент и топливо в ряде промышленных процессов. Датчики устанавливают в:

• котельных и автономных системах отопления на сжиженном газе
• гаражах и автосервисах с газобаллонным оборудованием
• холодильных установках с пропаном в роли хладагента
• промышленных и коммерческих объектах с баллонным газоснабжением
• газозаправочных станциях сжиженного углеводородного газа (СУГ)
