Реле перепада давления воды

Раздел содержит преобразователи дифференциального давления серии PREMASGARD для жидких и газообразных сред — воды, масла, теплоносителя и других нейтральных жидкостей. В отличие от датчиков перепада давления воздуха, которые подключаются через гибкие шланги, эти приборы врезаются непосредственно в трубопровод через резьбовые соединения.

Принцип работы

В основе — керамическая ячейка измерения давления. Давление среды воздействует на керамическую мембрану, которая деформируется; тензодатчик, установленный на мембране, изменяет своё сопротивление пропорционально деформации. Встроенная электроника преобразует это изменение в нормированный аналоговый сигнал. Керамика химически нейтральна к большинству водных сред и устойчива к механическим нагрузкам при монтаже в трубопровод.

Подключение и монтаж

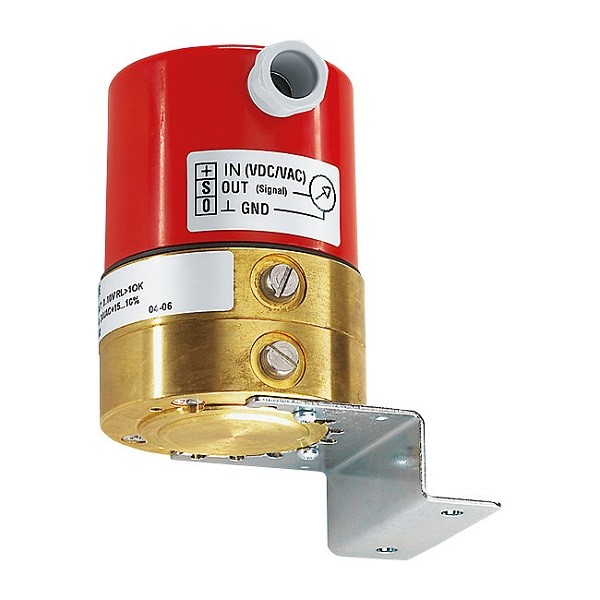

Прибор имеет два присоединительных штуцера с внутренней резьбой G⅛ дюйма — 27 NPT. Каждый штуцер подключается к соответствующей точке трубопровода: один к зоне высокого давления, второй к зоне низкого. Разность давлений между ними и является измеряемой величиной. В комплект поставки входит монтажный уголок для фиксации прибора на поверхности или трубопроводе рядом с точками измерения.

Выходной сигнал

Прибор формирует активный аналоговый выход 0–10 В или 4–20 мА — совместим с любым универсальным аналоговым входом ПЛК или регулятора без дополнительного преобразователя.

Где применяют

• трубопроводы систем отопления — измерение разности давлений между линиями подачи и возврата для контроля гидравлического режима
• водяные фильтры и фильтрующие установки — сигнализация засорения по перепаду давления
• насосные установки — контроль создаваемого напора по разности давлений на всасывании и нагнетании
• компрессоры — мониторинг перепада давления на ступенях сжатия
• промышленное и сантехническое оборудование с нейтральными жидкими и газообразными средами
