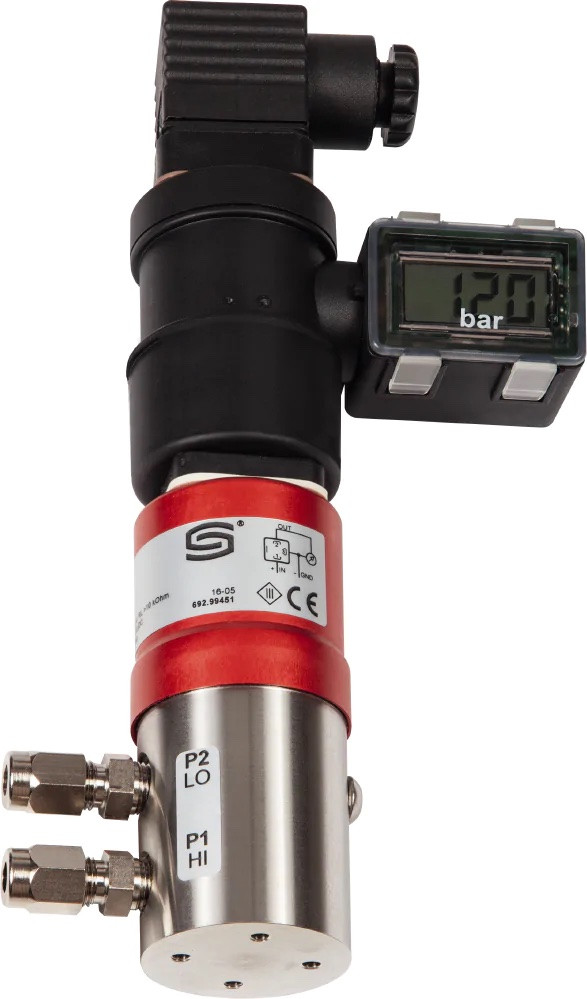

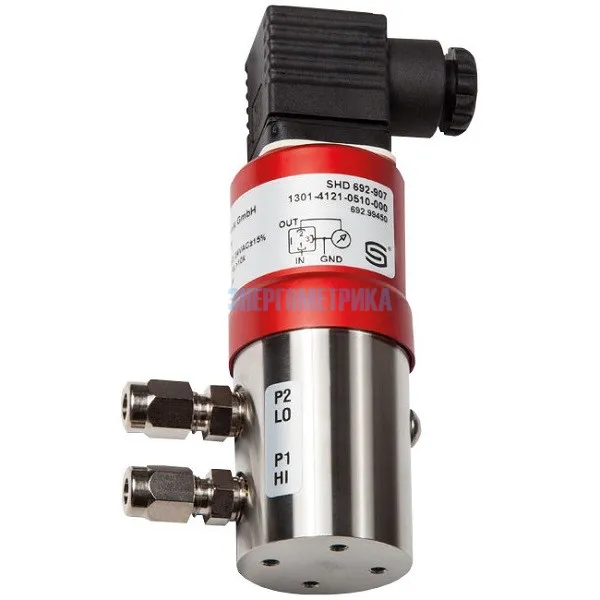

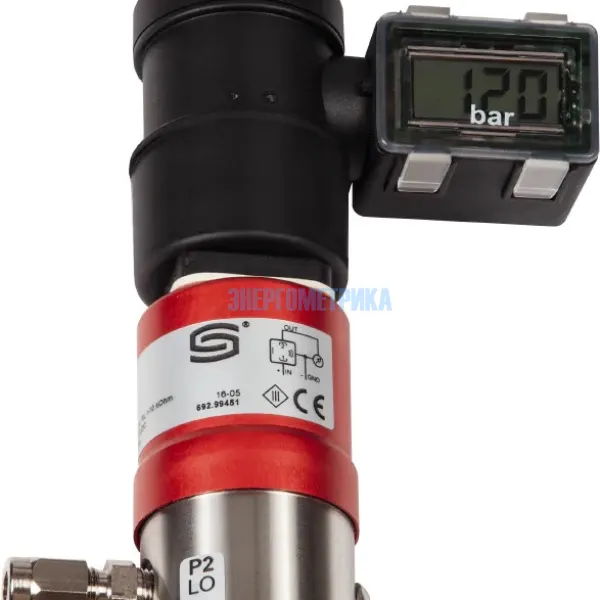

SHD 692 - Преобразователь дифференциального давления жидкости, включая монтажный уголок
SHD 692 - Преобразователь дифференциального давления жидкости, включая монтажный уголок
SHD 692 - Измерительный преобразователь дифференциального давления PREMASGARD® редназначен для измерения давления газообразных и жидких сред.
Он преобразует измеряемые величины в нормированный сигнал 0–10 В или 4...20мА. Монтаж с помощью двух соединений с внутренней резьбой G ⅛ дюйма — 27 NPT.
Находит применение в трубопроводах и гидравлических системах, в машиностроении и производстве промышленного оборудования, а также при автоматизации зданий.
Непригоден для аммиака и фреонов!
Доступные конфигурации
| Модель | Артикул |
|---|---|
| PREMASGARD® SHD 692-U-900 | 1301-4121-0500-000 |
| PREMASGARD® SHD 692-U-907 | 1301-4121-0510-000 |
| PREMASGARD® SHD 692-U-912 | 1301-4121-0520-000 |
| PREMASGARD® SHD 692-U-916 | 1301-4121-0530-000 |
| PREMASGARD® SHD 692-U-918 | 1301-4121-0540-000 |
| PREMASGARD® SHD 692-U-919 | 1301-4121-0550-000 |
| PREMASGARD® SHD 692-U-930 | 1301-4121-0560-000 |

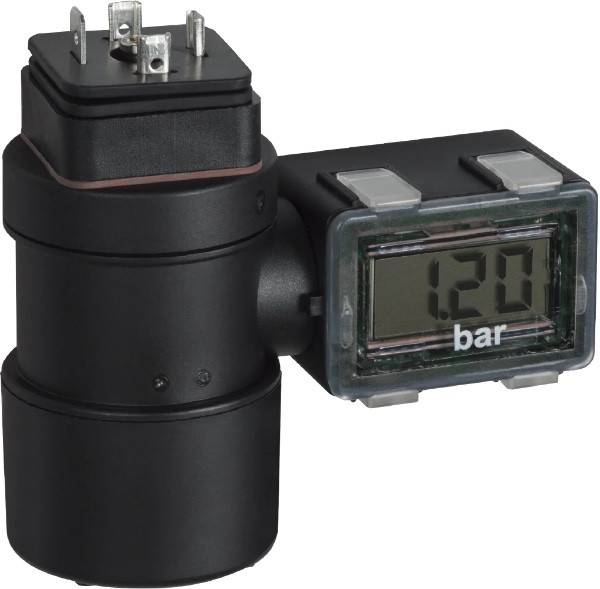

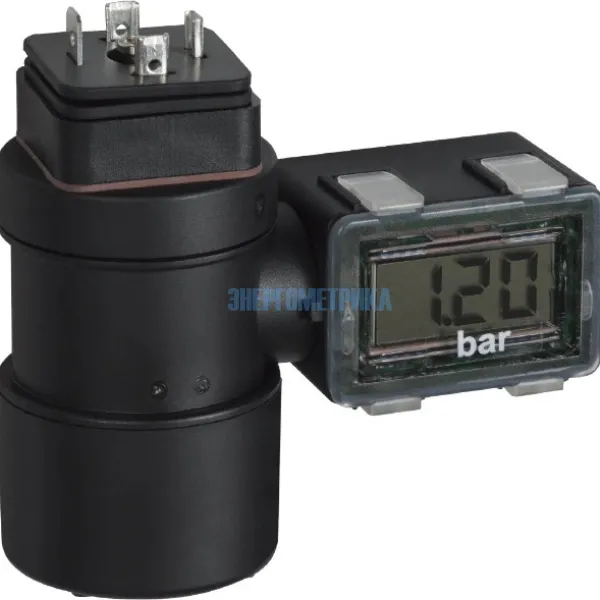

| PREMASGARD® SHD 692-U-900 LCD | 1301-4121-1500-000 |
| PREMASGARD® SHD 692-U-907 LCD | 1301-4121-1510-000 |
| PREMASGARD® SHD 692-U-912 LCD | 1301-4121-1520-000 |
| PREMASGARD® SHD 692-U-916 LCD | 1301-4121-1530-000 |
| PREMASGARD® SHD 692-U-918 LCD | 1301-4121-1540-000 |
| PREMASGARD® SHD 692-U-919 LCD | 1301-4121-1550-000 |
| PREMASGARD® SHD 692-U-930 LCD | 1301-4121-1560-000 |
| PREMASGARD® SHD 692-I-900 | 1301-4122-0500-000 |
| PREMASGARD® SHD 692-I-907 | 1301-4122-0510-000 |
| PREMASGARD® SHD 692-I-912 | 1301-4122-0520-000 |
| PREMASGARD® SHD 692-I-916 | 1301-4122-0530-000 |
| PREMASGARD® SHD 692-I-918 | 1301-4122-0540-000 |
| PREMASGARD® SHD 692-I-919 | 1301-4122-0550-000 |
| PREMASGARD® SHD 692-I-930 | 1301-4122-0560-000 |
| PREMASGARD® SHD 692-I-900 LCD | 1301-4122-1500-000 |
| PREMASGARD® SHD 692-I-907 LCD | 1301-4122-1510-000 |
| PREMASGARD® SHD 692-I-912 LCD | 1301-4122-1520-000 |
| PREMASGARD® SHD 692-I-916 LCD | 1301-4122-1530-000 |
| PREMASGARD® SHD 692-I-918 LCD | 1301-4122-1540-000 |
| PREMASGARD® SHD 692-I-919 LCD | 1301-4122-1550-000 |
| PREMASGARD® SHD 692-I-930 LCD | 1301-4122-1560-000 |
Техническая документация
Параметры
| SHD692 - Измерительный преобразователь давления, включая монтажный уголок, с активным выходом | |||||||||||||||||||||||||||||||||||||
| Напряжение питания: | 24 B перем. тока; 18-33 B пост. тока | ||||||||||||||||||||||||||||||||||||
| Диапазон измерения: | 0…0,1 бар / 0…0,5 бар / 0 … 2,5 бар / 0…4 бар | ||||||||||||||||||||||||||||||||||||
| Выходной сигнал: | 0-10 B, по трехпроводной схеме | ||||||||||||||||||||||||||||||||||||
| Эл. подключение: | 0,25-1,5 мм², DIN EN 175301-803-A | ||||||||||||||||||||||||||||||||||||
| Подвод давления: | резьбовое соединение для труб 6 мм (G⅛"-27 NPT, резьба внутренняя) | ||||||||||||||||||||||||||||||||||||
| Тип давления: | дифференциальное | ||||||||||||||||||||||||||||||||||||
| Принцип измерения: | керамический измерительный элемент | ||||||||||||||||||||||||||||||||||||
| Среда: | жидкая или газообразная | ||||||||||||||||||||||||||||||||||||
| Температура среды: | -15...+80 °C | ||||||||||||||||||||||||||||||||||||
| Монтаж: | произвольный способ установки | ||||||||||||||||||||||||||||||||||||
| Корпус: | высококачественная сталь, марка 1.4305 | ||||||||||||||||||||||||||||||||||||
| Присоединительная головка: | коленчатый штекер, DIN EN 175301-803–A | ||||||||||||||||||||||||||||||||||||
| Детали, соприкасающиеся со средой: | Нержавеющая сталь 1.4305, керамика, уплотнительный материал EPDM (этилен-пропилен-диен-метилен) | ||||||||||||||||||||||||||||||||||||
| Класс: | 0,5% | ||||||||||||||||||||||||||||||||||||
| Суммарная погрешность: | < 1,3% | ||||||||||||||||||||||||||||||||||||
| Давление в системе: | макс. 25 бар (P1 + P2) | ||||||||||||||||||||||||||||||||||||
| Давление разрушения: | 1,5 x давление в системе | ||||||||||||||||||||||||||||||||||||
| Сопротивление изоляции: | ≥ 100 МОм, при 20 °C (500 B пост. тока) | ||||||||||||||||||||||||||||||||||||
| Степень защиты: | IP65 (согласно EN 60 529) | ||||||||||||||||||||||||||||||||||||
| Нормы: | соответствие CE-нормам, электромагнитная совместимость согласно EN 61 326 +A1 +A2, директива 2004⁄108⁄EC | ||||||||||||||||||||||||||||||||||||
