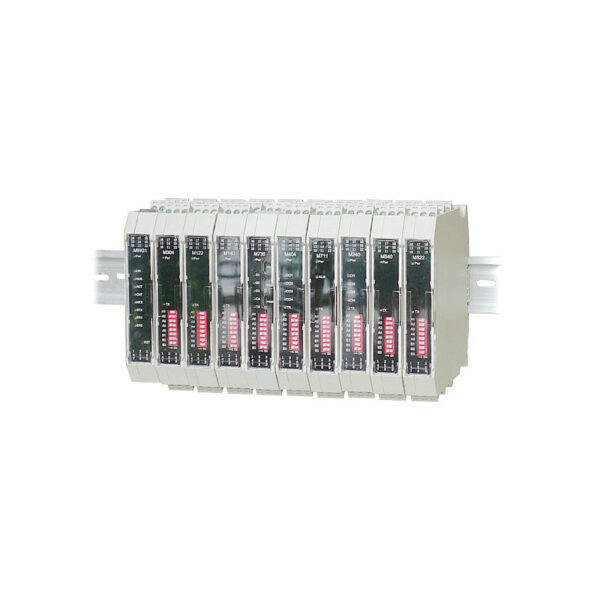

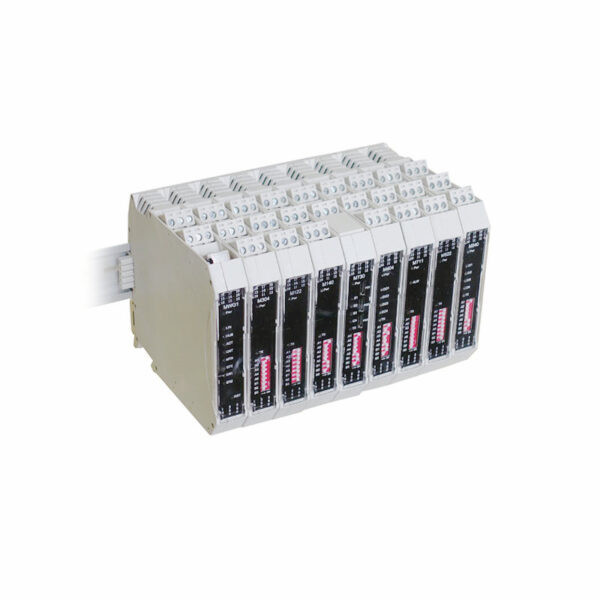

EnergoM-MIOS - Модульная система удаленного ввода-вывода
EnergoM-MIOS - Модульная система удаленного ввода-вывода
Система EnergoM-MIOS - это система дистанционного ввода-вывода с изолированным сигналом специальной конструкции, она объединяет локальную сеть, предназначенную для подключения контроллеров к шасси удаленного ввода-вывода и замены дискретных проводов с помощью шины или сети Ethernet.
EnergoM-MIOS поддерживает до 31 модуля с 128 точками ввода-вывода в каждой системе. Если вам нужно больше, вы можете расширить свою систему с помощью маршрутизатора Ethernet, легко поддерживающего тысячи точек ввода-вывода в одной системе.
Особенности:
- Поддержка универсального входного сигнала;
- Локальная вычислительная сеть, предназначенная для применения на заводах;
- Подключает контроллеры к удаленному шасси ввода-вывода и другим интеллектуальным устройствам;
- Межканальный изолированный удаленный ввод-вывод;
- Встроенный Веб-сервер;
- Двухканальный, поддерживается горячая замена питания;
- Поддержка нескольких протоколов связи;
- Гибкая конфигурация с различными моделями полностью изолированного ввода-вывода;
- Основной модуль EnergoM-MWG1 поддерживает до 31 модуля ввода-вывода;
- Задняя плата спроектирована с резервными интерфейсами питания.
Техническая документация
Параметры
| Технические характеристики EnergoM-MIOS | |
| Питание | 24 В постоянного тока±10% EnergoM-MWG1≦1 Вт, другой модуль≦3 Вт |
| Аналоговый вход | Максимум 60 каналов |
| Цифровой вход | Максимум 60 каналов |
| Аналоговый выход | Максимум 60 каналов |
| Цифровой выход | Максимум 60 каналов |
| Связь (порт RJ45) | 10 м/100 м Протокол Modbus TCP, TCP/IP, http Modbus TCP (клиент): максимум 6 подключений http (клиент): максимум 2 подключения |
| Связь (порт Modbus) | Протокол Modbus RTU Диапазон идентификаторов адресов 1~254 |
| Изоляционный резистор | >100 мОм / 500 В между входом/выходом |
| Прочность изоляции | Переменный ток 1500 В 1 мин между входом / выходом |
| Температура окружающей среды и влажность | -40 ~ 85 C / ≦95% RH |
| Размеры | 113 X 109 X N мм (N ≈17,5*32) |
| Клеммная проводка | Винтовое крепление, AWG #26-12 |
| Интерфейс связи | Мини-USB |
| Стандарт | EN61326-2003 |
| Светодиодный индикатор | Обычно подсветка указывает на подачу питания и нормальную работу, мигание указывает на то, что осуществляется цифровая связь |
| Таблица выбора модуля | ||
| Код модуля | Тип модуля | Описание модуля |
| EnergoM-MWG1 | Основной блок управления | RJ45* 1, встроенный веб-сервер RS485 Ведущий * 1, RS485 ведомый * 1 AUX: 24 В постоянного тока, поддержка комплекта Din-рейки для питания других модулей |
| EnergoM-M122 | Аналоговый вход | 2 * текущий вход, 2 * текущий выход |
| EnergoM-M140 | Аналоговый вход | 4* входной ток |
| EnergoM-M240 | Цифровой вход | 4* вход |
| EnergoM-М304 | Аналоговый выход | 4* выходной ток |
| EnergoM-M404 | Цифровой выход | 4* выход |
| EnergoM-M522 | Аналоговый вход | 2 * токовый вход, контур питания, 2 * токовый выход |
| EnergoM-M540 | Аналоговый вход | 4* входной ток, контур питания |
| EnergoM-M711 | Ввод температуры | 1 * температурный вход, 1 * выход 4...20 мА |
| EnergoM-M730 | Ввод температуры | 3* ввод температуры |

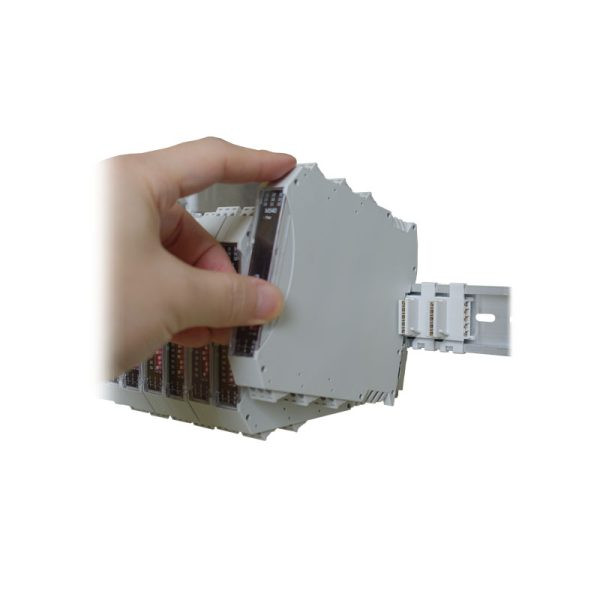

| BT-kit | Комплект для монтажа на Din-рейку | Поддержка AUX и внутреннего обмена данными |
