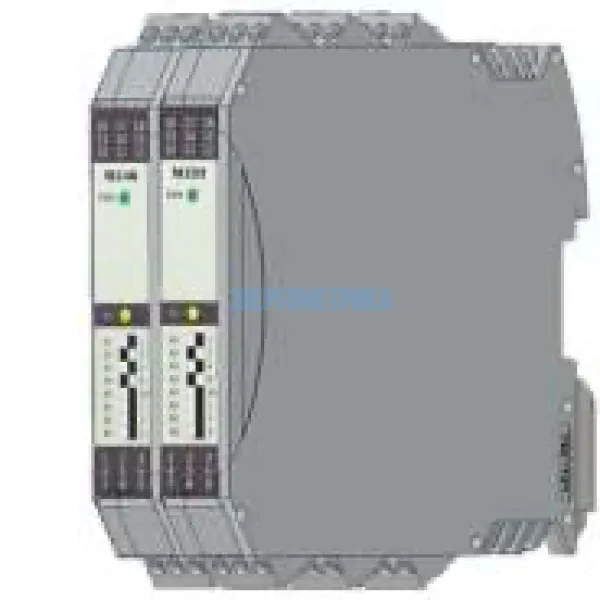

EnergoM-M140/M540 - 4-канальный модуль аналоговых входов
EnergoM-M140/M540 - 4-канальный модуль аналоговых входов
Модуль аналогового входа EnergoM-M140/M540 обеспечивает изоляцию между 4-канальными входами тока, питанием и сетевыми цепями. EnergoM-M540 обеспечивает ток контура 24 В.
EnergoM-M140/M540 поддерживает протокол RS-485 Modbus RTU, может работать как независимый изолятор сигнала со связью. Несколько модулей серии M объединяются с MWG1 для создания системы удаленного ввода-вывода DAS.
Техническая документация
Параметры
| Технические характеристики 4-канальный модуль аналоговых входов EnergoM-M140/M540 | |
| Питание | 15...30 В постоянного тока или 10...24 В переменного тока |
| Потребляемая мощность | EnergoM - M140 ≈ 1,5 Вт, EnergoM-M540 ≈ 2,5 Вт |
| Допустимый диапазон входных данных | 4-20мА *4 (полный диапазон входного сигнала 0...24 мА) |
| Время отклика | < 10 мс |
| Коэффициент выборки | 10 раз/сек |
| Точность | ±=0,05% F.S. (Температура калибровки 25±2 C) |
| Температурный дрейф | 25 PPM/C |
| Нулевой дрейф | Автоматическая калибровка |
| Разрешение A/D | 24 бит |
| Входное сопротивление | 200Ω |
| Изоляционный резистор | >100 МОм / 500 В между входом/выходом |
| Прочность изоляции | Переменный ток 1500 В 1 мин между всеми клеммами |
| Предел тока распределения | ≈30 мА |
| С защитой от обратного тока на входе и защитой от перегрузки по току на входе | |
| Рабочая температура | -10~70 C |
| Температура окружающей среды и влажность | -40 ~ 85 C / ≦95% относительной влажности |
| Размеры | 113 х 109 х 17,5 мм |
| Способ подключения клемм | Винтовое крепление, AWG #26-12 |
| Стандарт | EN61326 : 1997+A1: 1998+A2 : 2001+A3 : 2003 |
| Светодиодный индикатор | Подсветка указывает на подачу питания и нормальную работу, мигание указывает на то, что осуществляется цифровая связь. |
