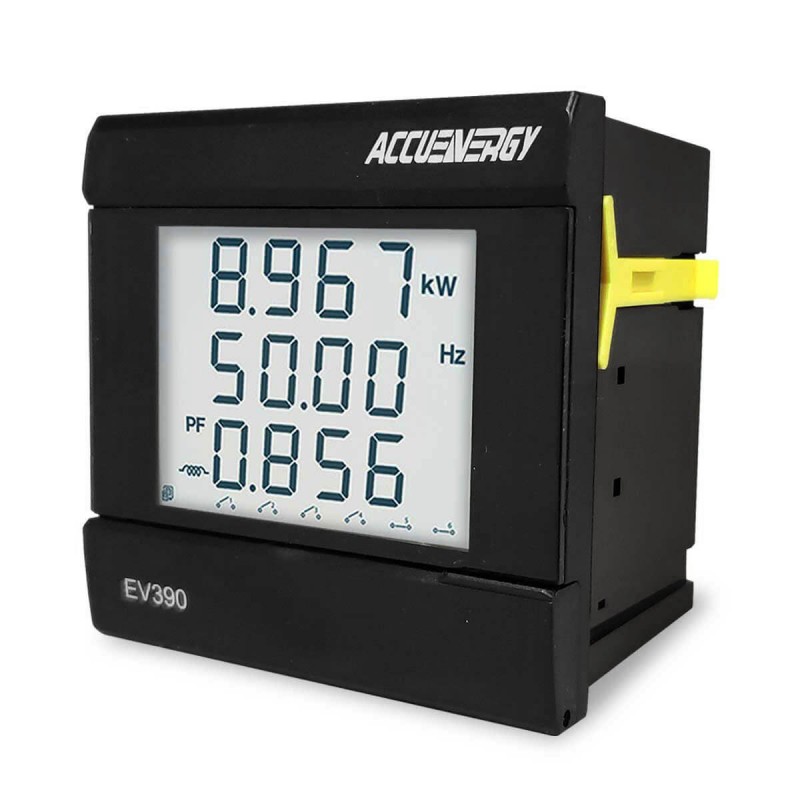

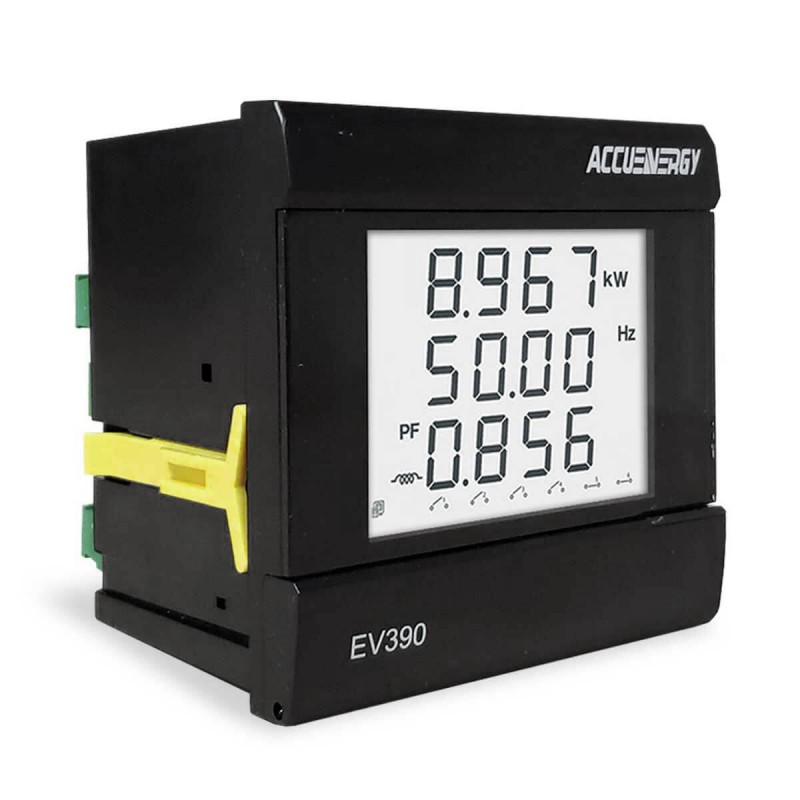

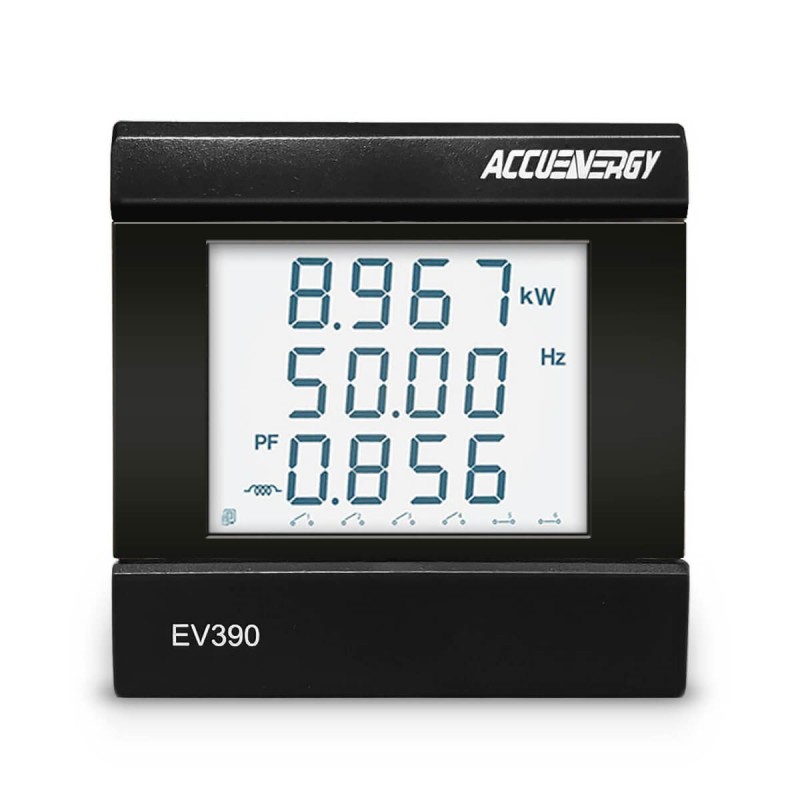

Трехфазный анализатор качества электроэнергии EV300
Трехфазный анализатор качества электроэнергии EV300
Трехфазный анализатор качества электроэнергии EV300 является недорогим и надёжным решением в области контроля электропотребления и мониторинга параметров электрической энергии. Прибор компактен и легко монтируется на щит.
С прибором применяются разъемные трансформаторы тока. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Особенности:
- Счётчик электроэнергии (два направления),
- Высокий класс точности,
- Настройка входов тока 5 A/1 A,
- Работает в сетях 50 Гц и 60 Гц,
- Встроенный порт RS485, протокол Modbus-RTU,
- Монтаж на панель щита в отверстие размером 96х96 мм,
- Контроль состояния входов/выходов,
- Импульсный выход,
- Выход аналогового преобразователя 4-20 мА,
- Релейный выход сигнализации превышения пределов уставок,
- Самое экономичное решение в своём классе.
Техническая документация
Параметры
Напряжение
Диапазон прямых измерений напряжения от 10 В до 230/400 В. Возможность настройки коэффициента трансформации.
Ток
Универсальные входы тока 5 А и 1 А подходят для подключения любых промышленных трансформаторов тока.
Частота
Автоматическая подстройка к частоте сети 50 Гц либо 60 Гц без ущерба для точности измерений.
Модели серии EV300
| EV390 | EV390 | |
| Применение | Счётчик электроэнергии, монтаж на панель | Трёхфазный измеритель параметров электроэнергии |
| Измерения | Напряжение, Ток, Энергия, Реактивная энергия | Напряжение, Ток, Мощность, Реактивная мощность, Полная мощность, Коэффициент мощности, Частота, Энергия, Реактивная энергия |
| LCD дисплей | • | • |
| Цифровой вход | 2 цифровых выхода | |
| Дополнительные входы/выходы | • | • |
| Спецификация EV300 |
|||||
| Функции | Обозначение | EV378 | EV390 | ||
| Измерение | Напряжение | V | V | • | • |
| Ток | I | A | • | • | |
| Активная мощность | P | kW | • | ||
| Рективная мощность | Q | kvar | • | ||
| Полная мощность | S | kVA | • | ||
| Коэффициент мощности | PF | • | |||
| Частота | F | Hz | • | ||
| Энергия | Активная энергия | Ep_total, Ep+, Ep- | kWh | • | • |
| Реактивная энергия | Eq_total, Eq+, Eq- | kvarh | • | • | |
| DI | Дискретный вход (4DI - опция) | 2DI | • | • | |
| 4DI | ⊗ | ⊗ | |||
|
RO/DO
|
Релейный выход (опция) | 2RO | ⊗ | ⊗ | |
| Дискретный выход (опция) | 2DO | ⊗ | ⊗ | ||
|
AO/PO
|
Аналоговый выход (опция) | 4...20мА | ⊗ | ⊗ | |
| Вспомогательный источник питания (опция) | 24Vdc | ⊗ | ⊗ | ||
| Связь | RS485 протокол Modbus | ⊗ | ⊗ | ||
| Дисплей | LCD | • | • | ||
| Размеры (В x Ш x Д) | 96*96*73 мм | • | • | ||

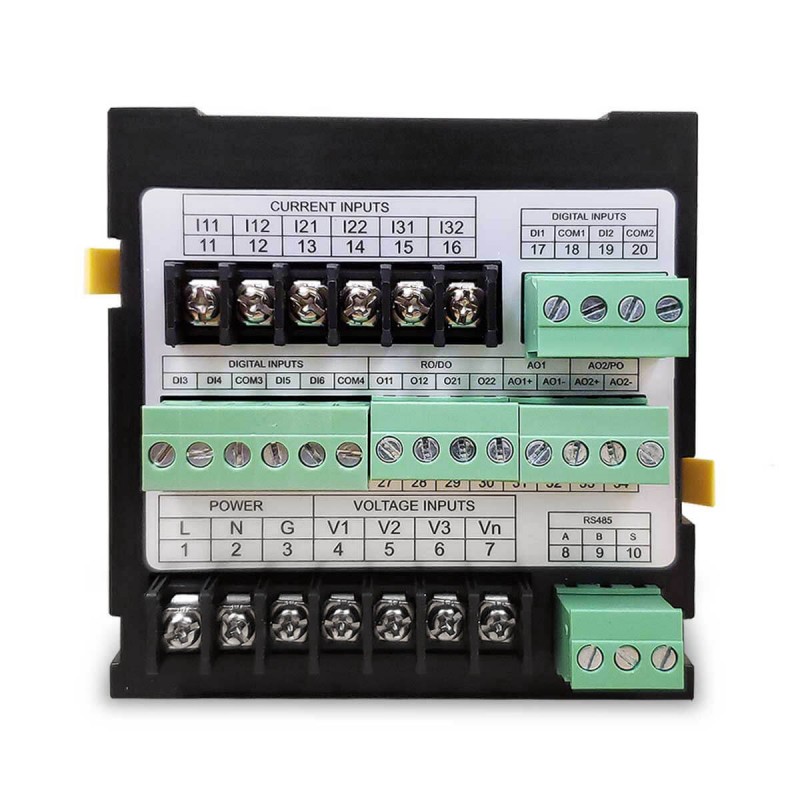

| Широкий выбор вариатнов ввода/вывода анализатора EV300 | |||||
| E0 | E1 | E2 | E3 | E4 | |
| Дискретный вход | 2 | 6 | 6 | 6 | 6 |
| Дискретный выход (импульсный) | - | - | 2 | 2 | - |
| Аналоговый выход (4...20 мА) | - | - | - | 2 | 2 |
| Релейный выход | - | 2 | - | - | 2 |
| Источник питания для DI | - | 1 | 1 | - | - |
