Анализаторы качества электроэнергии

Мониторинг и диагностика параметров электрических сетей: от базового учета до анализа переходных процессов

Эффективность промышленного объекта напрямую коррелирует с прозрачностью процессов в системе электроснабжения. Использование профессионального оборудования для фиксации отклонений - это не только вопрос соблюдения ГОСТ 33073-2014, но и способ выявления скрытых причин перегрева трансформаторов, ложных срабатываний РЗА и деградации конденсаторных установок.

Техническая база и стандарты точности

В каталоге «Энергометрики» представлены устройства, обеспечивающие сбор данных по классу А (согласно IEC 61000-4-30). Это критически важно для юридического обоснования претензий к энергоснабжающей организации. Приборы регистрируют:

• Гармонический состав: анализ до 63-й гармоники, определение коэффициента несинусоидальности (THD).
• События: фиксация провалов, перенапряжений и кратковременных прерываний с разрешением до микросекунд.
• Фликер: расчет кратковременной (Pst) и длительной (Plt) доз фликера для оценки влияния нагрузки на сеть.
• Переходные процессы: захват импульсных помех и высокочастотных транзиентов.

Интеграция в системы верхнего уровня

Контрольно-измерительные решения поддерживают открытые протоколы передачи данных, что исключает зависимость от проприетарного ПО.

1. Modbus RTU/TCP: для прямой передачи данных в существующие SCADA или АСКУЭ.
2. MQTT и REST API: актуально для IoT-платформ и облачного мониторинга в реальном времени.
3. SNMP: для ИТ-инфраструктур и центров обработки данных (ЦОД).
4. IEC 61850: поддержка профилей MMS и GOOSE-сообщений для цифровых подстанций.

Отраслевая специфика применения

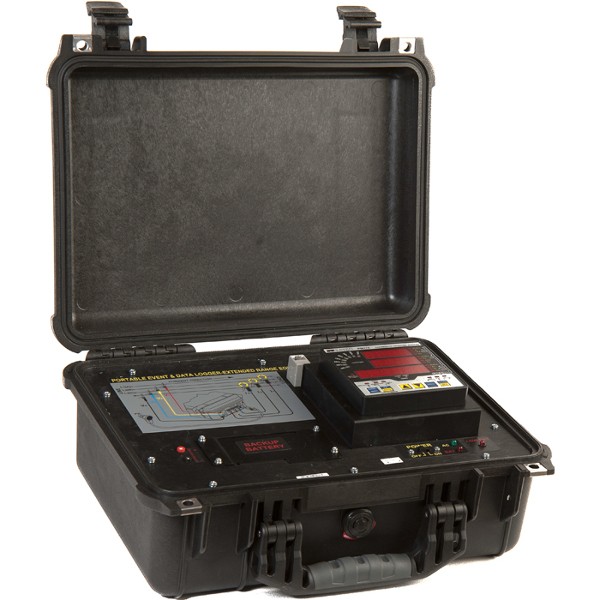

В зависимости от конфигурации - стационарной (на DIN-рейку или панель) или портативной (в защищенном кейсе) - решаются разные классы задач:

• Для металлургии и нефтехимии: выявление влияния частотно-регулируемых приводов и дуговых печей на качество напряжения.
• Для коммерческой недвижимости: распределение затрат между субарендаторами и аудит реактивной мощности.
• Для сервисных компаний: проведение выездных энергоаудитов с формированием отчетов по форме EN 50160.

Автоматизация отчетности и аналитика

Программные комплексы позволяют визуализировать векторы напряжений и токов, строить графики нагрузки и формировать автоматические уведомления об инцидентах через электронную почту. Глубина архивирования данных на внутренней памяти устройств достигает нескольких лет, что позволяет проводить ретроспективный анализ аварийных ситуаций.
