Многофункциональные измерительные преобразователи

Приборы этого раздела измеряют параметры сети и одновременно передают результаты в систему управления — по аналоговому выходу или цифровому интерфейсу. Это не щитовые амперметры для визуального считывания, а измерительные преобразователи с выходом на ПЛК, SCADA или диспетчерскую систему.

Что измеряют

Локально доступно более 80 электрических параметров, через RS-485 — свыше 100. В их числе: среднеквадратичные значения токов и напряжений (True RMS), активная, реактивная и полная мощность, коэффициент мощности, частота, энергия нарастающим итогом. Измерения True RMS не зависят от формы периодического сигнала — прибор корректно работает в цепях с частотными преобразователями, выпрямителями и другими источниками гармонических искажений.

Аналого-цифровое преобразование выполняется с частотой дискретизации, в 32 или 64 раза превышающей сетевую частоту, что даёт достаточное разрешение для расчёта гармонического состава и мощностных показателей.

Интерфейсы и выходы

Стандартный порт связи — RS-485, протоколы Modbus RTU, DNP 3.0, ASCII. Опционально подключаются модули Ethernet (Modbus TCP, DNP3 TCP) и Profibus DP. Аналоговые выходы — до четырёх оптически изолированных каналов с внутренним источником питания; выходные сигналы 0–20 мА, 4–20 мА, 0–1 мА, ±1 мА, ±3 мА, 0–5 мА, ±5 мА.

Дискретные входы типа «сухой контакт» с внутренним питанием 24 В DC и временем сканирования 1 мс используются для сбора дискретной информации и внешней синхронизации времени. Релейные выходы — для аварийной сигнализации и управления нагрузкой.

Конструктив и монтаж

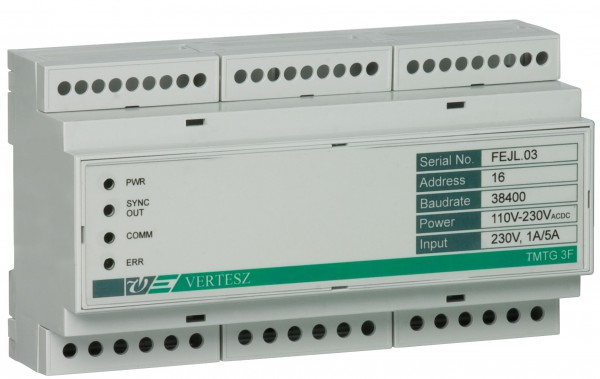

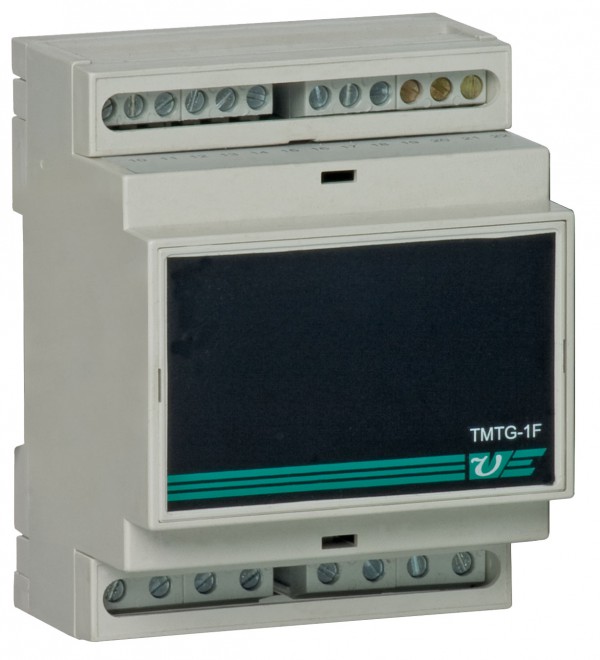

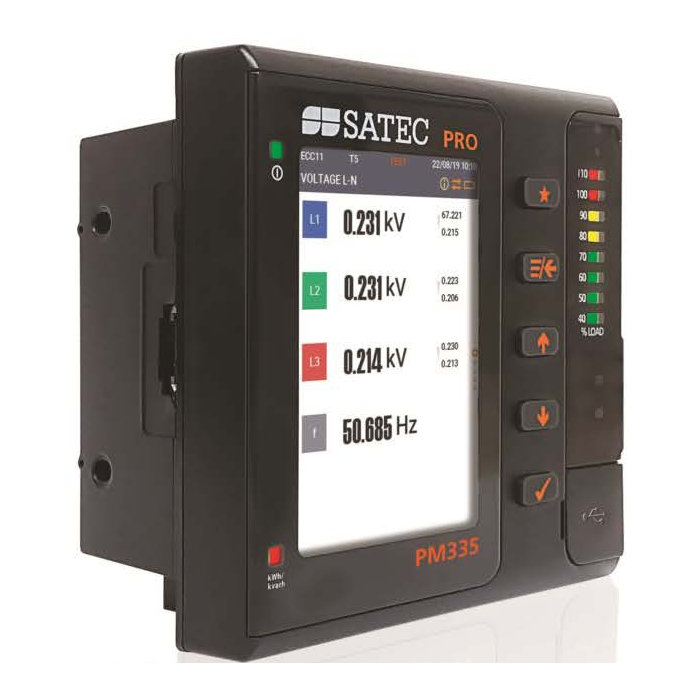

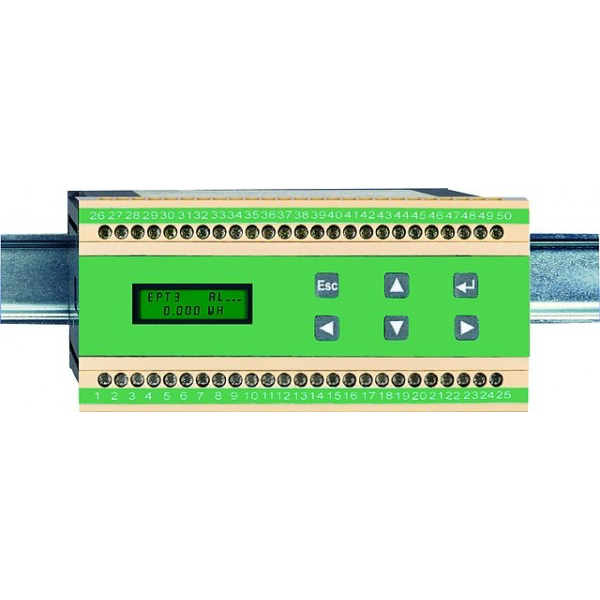

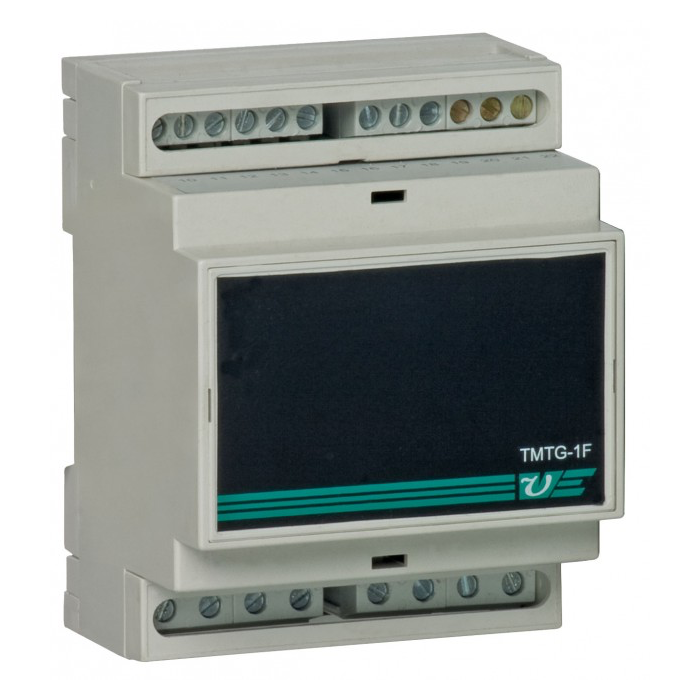

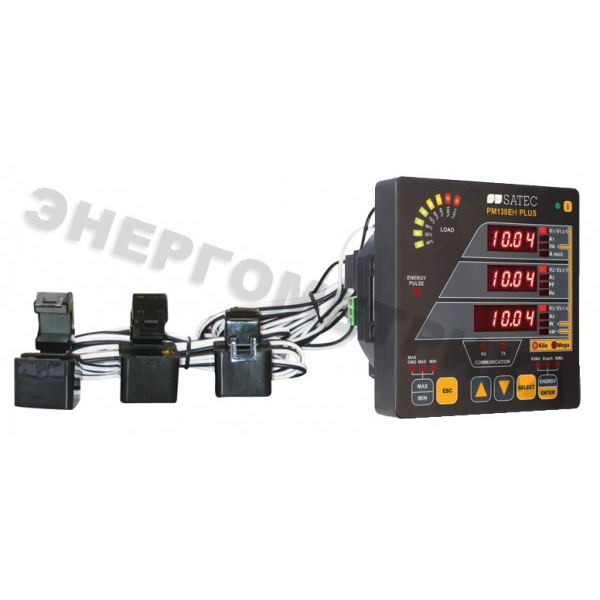

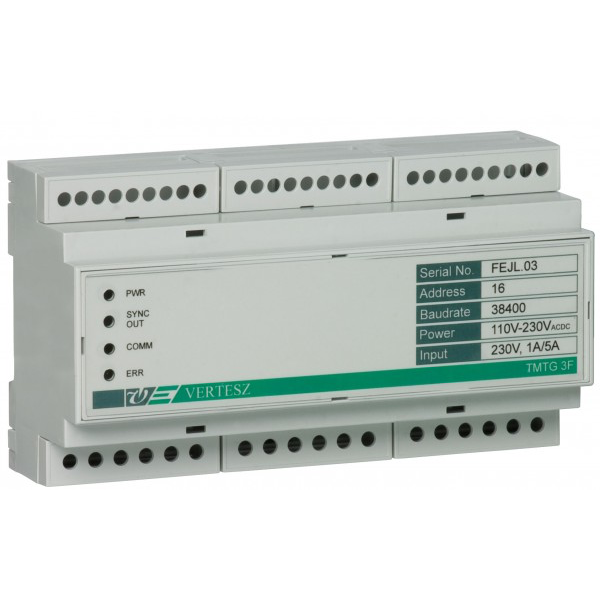

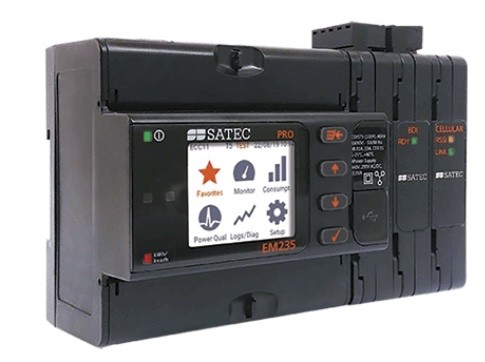

Приборы выпускаются в двух конструктивных исполнениях: для щитового монтажа в вырез 92×92 мм и для установки на DIN-рейку. Питание — 24 В AC/DC или 100–230 В AC/DC в зависимости от модели. К части приборов подключаются разъёмные трансформаторы тока, что позволяет монтировать их без разрыва измерительных цепей. При оснащении токовыми клещами с выходом 5 А прибор переходит в переносной режим — для временных измерений на объекте без стационарного монтажа.

Где применяют

Преобразователи используют на насосных станциях, в системах управления электродвигателями, на подстанциях в роли источника телеизмерения, в распределительных щитах промышленных предприятий. Модульная конструкция позволяет подобрать нужный набор входов и выходов под конкретную задачу.
