PM130E Plus - Многофункциональный измерительный преобразователь SATEC
PM130E Plus - Многофункциональный измерительный преобразователь SATEC

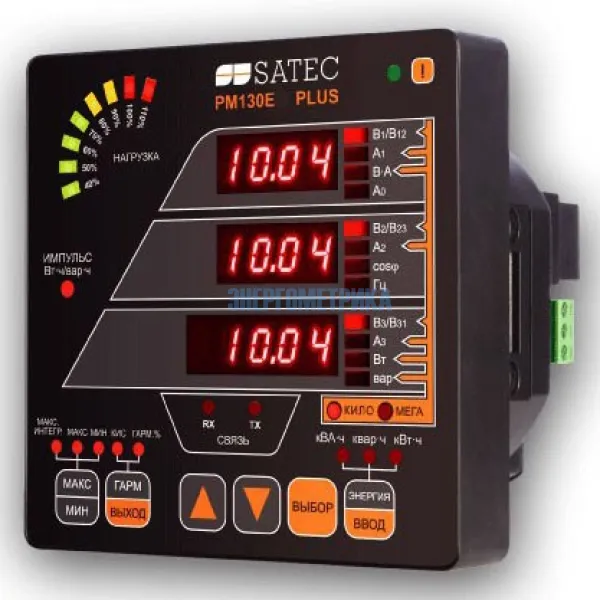

Многофункциональный измерительный преобразователь PM130E PLUS — расширенная модель новой серии приборов PM130 PLUS, измеряющая напряжение, ток, частоту, мощность, интегрируемую мощность, cosф, энергию.
Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
С прибором применяются разъемные трансформаторы тока.
PM130E предназначен для использования в качестве источника телеизмерений. В комплекте с прибором бесплатно поставляется русскоязычная программа PAS.
Класс точности 0.5s, высокое быстродействие, поддержка стандартных телемеханических протоколов обмена. Обеспечивает трехфазные измерения параметров электроэнергии, включая показатели качества; мониторинг внешних событий посредством цифровых входов; взаимодействие с внешним оборудованием через релейные контакты.

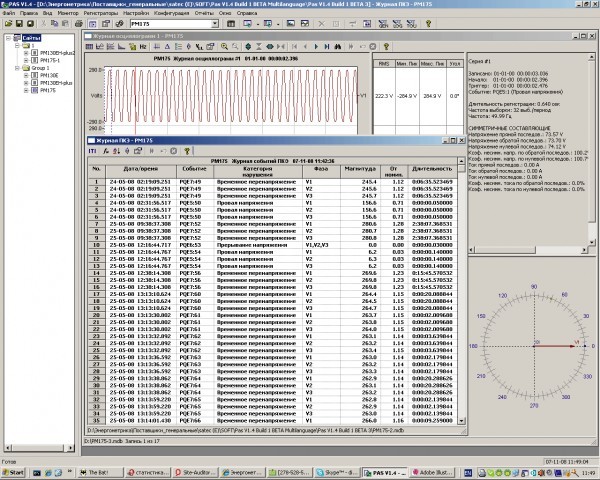

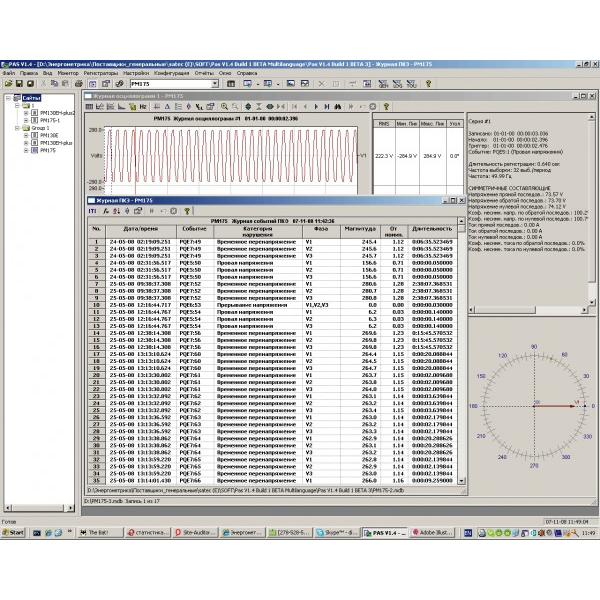

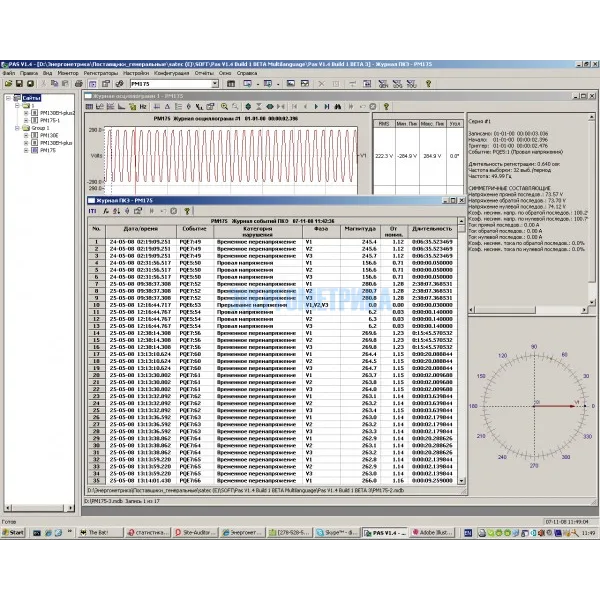

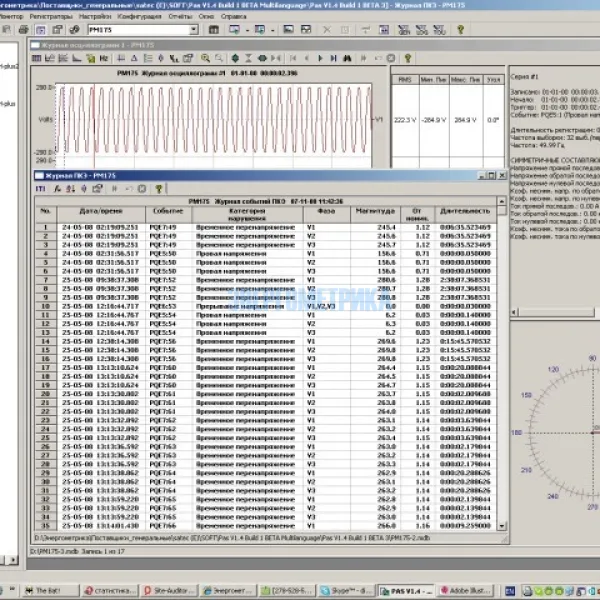

В комплект поставки входит пакет прикладной бесплатной, русифицированной программы PAS, который обеспечивает возможности анализа данных и отображения графической информации.
Для упрощения монтажа доступно готовое решение PM130E PLUS ECT - многофункциональный измерительный преобразователь с внешними трансформаторами тока.
Для подключения прибора PM130E PLUS ECT по току применяют разъемные трансформаторы тока.
Техническая документация
Параметры
Прибор PM130E PLUS позволяет в внутренней энергонезависимой памяти (59520 байт) создавать журнал событий и журнал записи данных.
Журнал событий рассчитан на 200 записей. В данный журнал записываются любые внешние и внутренние события: изменение настроек, срабатывание установок, сброс данных, отключение питания.
В журнал данных пользователь может записать до 9 выбранных им параметров (токи, напряжения, мощности, или любой другой измеряемый параметр).
Свободной памяти прибора хватает ориентировочно на 1300 записей при 9 параметрах. Каждой записи присваивается индивидуальная метка времени. Параметры могут, быть записаны в журнал, как по времени, так и с применением дополнительных условий.

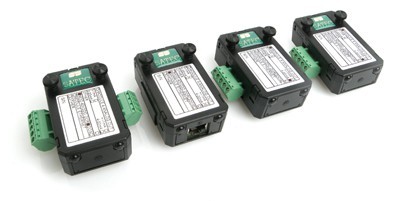

Многофункциональный измерительный преобразователь PM130E PLUS стандартно оснащается портом связи RS485 (протоколы ASCII, Modbus и DNP3.0). РМ130Е PLUS может использовать дополнительные коммуникационные порты Ethernet и PROFIBUS DP (протоколы Modbus TCP и DNP3 TCP) с помощью дополнительного модуля (ETH) или (PRO).
Все преобразователи серии PM130 PLUS подходят для монтажа в 4-х дюймовый круглый или квадратный вырез 92х92 мм. Также возможно заказать прибор в специальном исполнении для монтажа на DIN-рейку.
| Основные технические характеристики многофункционального измерительного преобразователя SATEC PM130E PLUS | |
| Условия окружающей среды | |
| Рабочая температура | -30°C до 60°C |
| Температура хранения | -40°C до 85°C |
| Влажность | 0 до 95% без конденсата |
| Конструкция | |
| Оболочка корпуса | не поддерживающая горения смесь ABS/PC и поликарбоната |
| Размеры | 114 х 114 х 109мм |
| Вес | 0,7 кг. |
| Источник питания | |
| Универсальный источник питания ACDC (стандарт) | 85-264 В переменного напряжения 50/60 Гц, 88-290 В постоянного напряжения, потребление источника питания до 5 Вт. |
| Опция 12 VDC | 9.5-18 В постоянного напряжения |
| Опция 24 VDC | 48 VDC 18.5-72 В постоянного напряжения |
| Сечение провода | до 12 AWG (3.5мм2) |
| Входы напряжения | |
| Номинальное напряжение 400 В | Рабочий диапазон: 69 – 828 В |
| Номинальное напряжение 120 В | Рабочий диапазон: 12 – 144 В |
| Потребление для 400 В | < 0.4 ВА |
| Потребление для 120 В | < 0.04 ВА |
| Устойчивость к перегрузке | 1000 В длительно, 2000 В в течение 1 сек. |
| Гальваническая изоляция | 2500 В переменного напряжения (50 Гц), в течение 1 мин. |
| Импульсное перенапряжение | 6 кВ. |
| Сечение провода | до 12 AWG (3.5мм2) |
| Входы тока | |
| Сечение провода | до 12 AWG (3.5мм2) |
| Гальваническая изоляция | 2500 В переменного напряжения (50 Гц), в течение 1 мин. |
| Импульсное перенапряжение | 6 кВ. |
| Номинальный ток 1 А | |
| Рабочий диапазон | 0.01 – 2 A RMS Потребление: < 0.02 ВА |
| Устойчивость к перегрузке | 6 A RMS длительно, 80A RMS в течение 1 сек. |
| Номинальный ток 5 А | |
| Рабочий диапазон | 0.05 – 10 A RMS Потребление: < 0.1 ВА |
| Устойчивость к перегрузке | 15 A RMS длительно, 300A RMS в течение 1 сек. |
| Релейные выходы (опция) | |
| DRY contact relay option (Электромеханическое реле) (опция) | |
| 2 реле 5A/250 В переменного напряжения; 1 контакт (SPST Form A) | |
| Гальваническая изоляция: | |
| Между контактами и катушкой | 3000 В переменного напряжения в течение 1 мин. |
| Между разомкнутыми контактами | 750 В переменного напряжения. |
| Время срабатывания | максимально 10 мсек. |
| Время отпускания | максимально 5 мсек. |
| Сечение провода до | 14 AWG (1.5 мм2) |
| Solid State relay option (Электронное реле) (опция) | |
| 2 реле 0.1A/250 В AC, 1 контакт (SPST Form A) | |
| Гальваническая изоляция | 3750 В переменного напряжения, в течение 1 мин. |
| Время срабатывания | максимально 1 мсек. |
| Время отпускания | максимально 0.25 мсек. |
| Сечение провода до | 14 AWG (1.5 мм2) |
| Дискретные входы (опция) | |
| 4 дискретных входа (сухой контакт) | |
| Внутренний источник питания | 24 В постоянного напряжения. |
| Время сканирования | 1 мсек |
| Сечение провода до | 14 AWG (1.5 мм2) |
| Аналоговые выходы (опция) | |
| 4 аналоговых выхода (оптически изолированных) | |
| Рабочий диапазон: (согласно заказу): | 0-1мA, максимальная нагрузка 5 kΩ (100% перегрузка) ±1 мA, максимальная нагрузка 5 kΩ (100% перегрузка) 0-20 мA, максимальная нагрузка 510 Ω 4-20 мA, максимальная нагрузка 510 Ω 0-3 мA, максимальная нагрузка 2 kΩ (100% перегрузка) ±3мA, максимальная нагрузка 2 kΩ (100% перегрузка) 0-5 мA, максимальная нагрузка 2 kΩ (100% перегрузка) ±5 максимальная нагрузка 2 kΩ (100% перегрузка) |
| Изоляция | 2500 В переменного напряжения, в течение 1 мин. |
| Источник питания | внутренний |
| Точность | 0.5% FS |
| Время обновления | 1 период |
| Сечение провода до | 14 AWG (1.5 мм2) |
| Порты связи | |
| RS-485 optically isolated port | |
| Скорость передачи данных | до 115.2 kbps. |
| Поддерживаемые протоколы | Modbus RTU, DNP3, и SATEC ASCII |
| Сечение провода до | 14 AWG (1.5 мм2) |
| Изоляция | 3000 В переменного напряжения, в течение 1 мин. |
| COM2 (дополнительный модуль) | |
| Порт Ethernet | |
| Transformer-isolated 10/100BaseT Ethernet port. | |
| Connector type | RJ45 modular |
| Поддерживаемые протоколы | Modbus/TCP (Port 502), DNP3/TCP (Port 20000). |
| Число одновременных подключений | 4 (2 Modbus/TCP + 2 DNP3/TCP). |
| Модуль PROFIBUS | |
| Profibus DP (IEC 61158) | |
| Скорость передачи данных | 9600 bit/s – 12 Mbit/s (автоопределение). |
| 32 bytes input, 32 bytes output. | |
| Протокол | PROFIBUS |
| Часы прибора | |
| Встроенные часы | |
| Cохранение питания часов при перерывах в питании до | 30 секунд |
| Дополнительный модуль часы-батарея (опция) | |
| Часы с резервным питанием от батареи | |
| Точность | 15 секунд в месяц @ 25°C |
| Cохранение питания часов при перерывах в питании до | 5 лет. |
| Соответствие стандартам | |
| Система менеджмента качества SATEC LTD сертифицирована по международным стандартам ISO 9001:2000. Сертификат соответствия с директивами Евросоюза - СЕ | |
| Безопасность | IEC 61010B-1: 2004 (ГОСТ Р МЭК 61010-2005 - Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования). |
| Точность и конструкция | ГОСТ Р 52323-2005 (МЭК 62053-22) - Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S. ГОСТ Р 52320-2005 (МЭК 62052-11:2003) - Аппаратура для измерения электрической энергии переменного тока. Общие требования испытания и условия испытаний. Часть 11. Счетчики электрической энергии. |
| Электромагнитная совместимость: | ГОСТ Р МЭК 61010-2005 - Безопасность электрических контрольно- измерительных приборов и лабораторного оборудования. ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95) - Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний. ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95) - Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) - Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) - Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний ГОСТ Р 50648-94 (МЭК 61000-4-8-93)- Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний. |
| Электромагнитное излучение | ГОСТ Р 51317.6.4-99 (МЭК 61000-6-4-97) - Совместимость технических средств электромагнитная. Помехоэмиссия от технических средств, применяемых в промышленных зонах. Нормы и методы испытаний ГОСТ Р 51318.22-99 (МЭК CISPR 22: Radiated/Conducted class A) (СИСПР 22-97 - Совместимость технических средств электромагнитная.) |
| Гарантийные обязательства | |
| Срок гарантийных обязательств Изготовителя | 3 года со дня изготовления. |
| Гарантия не распространяется на приборы: | а) получившие механические повреждения б) при нарушении правил транспортировки, хранения, монтажа и условий эксплуатации прибора в) при несанкционированном вскрытии прибора г) при нарушении гарантийных наклеек |
| Срок службы прибора | |
| Время наработки на один отказ | MTBF=92 000 часов |
| Срок службы | 30 лет |
| Комплектность | |
| В стандартный комплект поставки прибора входят | |
| Прибор | 1шт |
| Специализированное ПО «PAS», документация в электронном виде на CD-диске | 1шт |
| Паспорт | 1шт |
| Протокол заводской метрологической проверки | 1шт |
| Комплект монтажных частей | 1шт |
