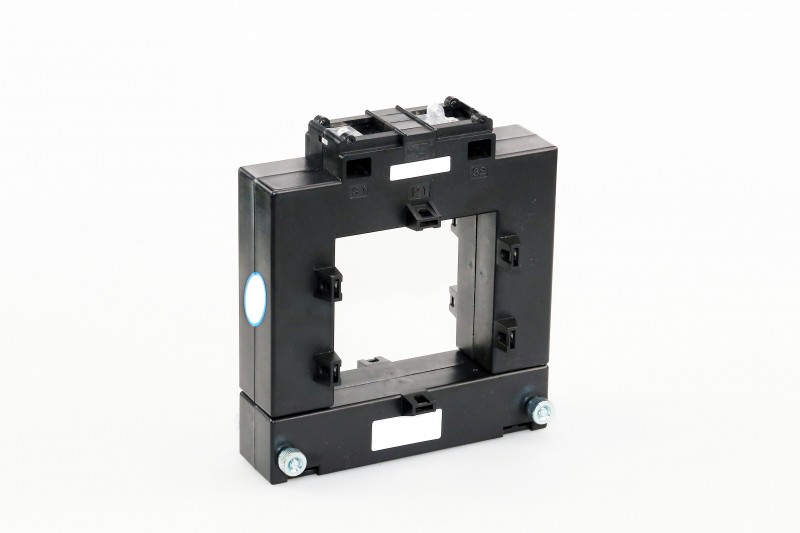

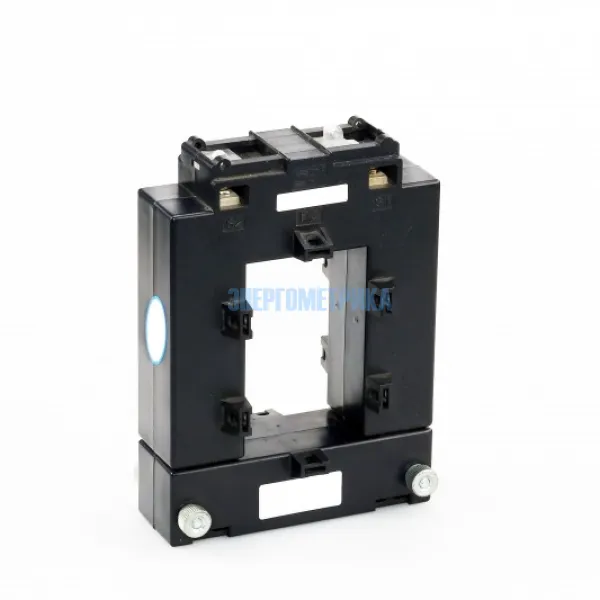

TTC-DB - Трансформатор тока с разъемным сердечником

Арт.: TTC-DB

Трансформаторы тока с разъемным сердечником серии TTC-DB отличаются более низкой ценой и поставляются со склада или под заказ с небольшим сроком поставки. Для подключения разъемного трансформатора тока не требуется разъединение кабеля или шины цепи, что значительно облегчает монтаж.

Трансформатор тока серии TTC-DB благодаря разъемному сердечнику позволяет с легкостью разомкнуть трансформатор тока, установить в требуемом месте и положении тем самым подключить без разрыва цепи, что позволяет значительно уменьшить время на монтаж и затраты.

TTC-DB изготавливаются с большим диапазоном первичного входящего тока и имеют низкую стоимость.

Основными преимуществами разъемных трансформаторов тока TTC-DB являются:

Простота в подключении к новым и уже существующим системам учета;
Внутреннее отверстие большого размера, что позволяет подключать трансформатор тока на широкие кабели и шины;
Трансформаторы тока изготавливаются в широком диапазоне размеров и характеристик, поэтому легко подходят к структуре любой существующей или новой системы учета.

Применение:

Многофункциональные измерители параметров энергии, мощности и тока (электрические счетчики, мультиметры);
Стрелочные измерители параметров энергии, мощности и ток (амперметры, вольтметры);
Регуляторы и компенсаторы реактивной мощности;
Фильтры активной мощности;
Регистраторы данных;
Анализаторы качества электроэнергии и др.

Параметры

Технические характеристики трансформаторов тока с разъемным сердечником TTC-DB:

Номинальный первичный ток от 5А до 5000А;
Номинальный вторичный ток: 1А/ 5А;
Номинальное испытательное напряжение: 3 кВ при переменном токе (1 мин)
Напряжение изоляции: 600 В AC;
Рабочая температура -10...+50 С;
Частотный диапазон: 50...400 Гц;
Защитный показатель: FS 5;
Класс невозгораемости материала корпуса: VO.

TTC-DB - Трансформаторы тока с разъемным сердечником

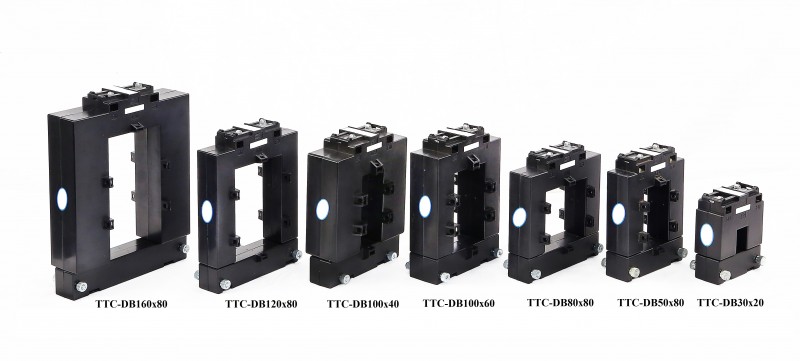

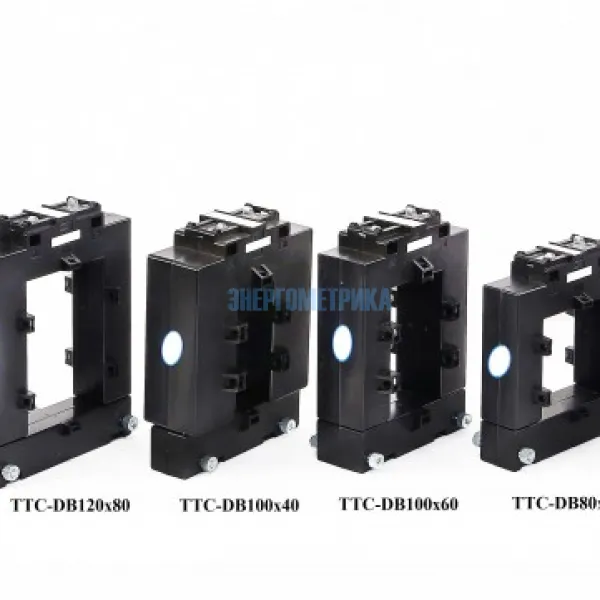

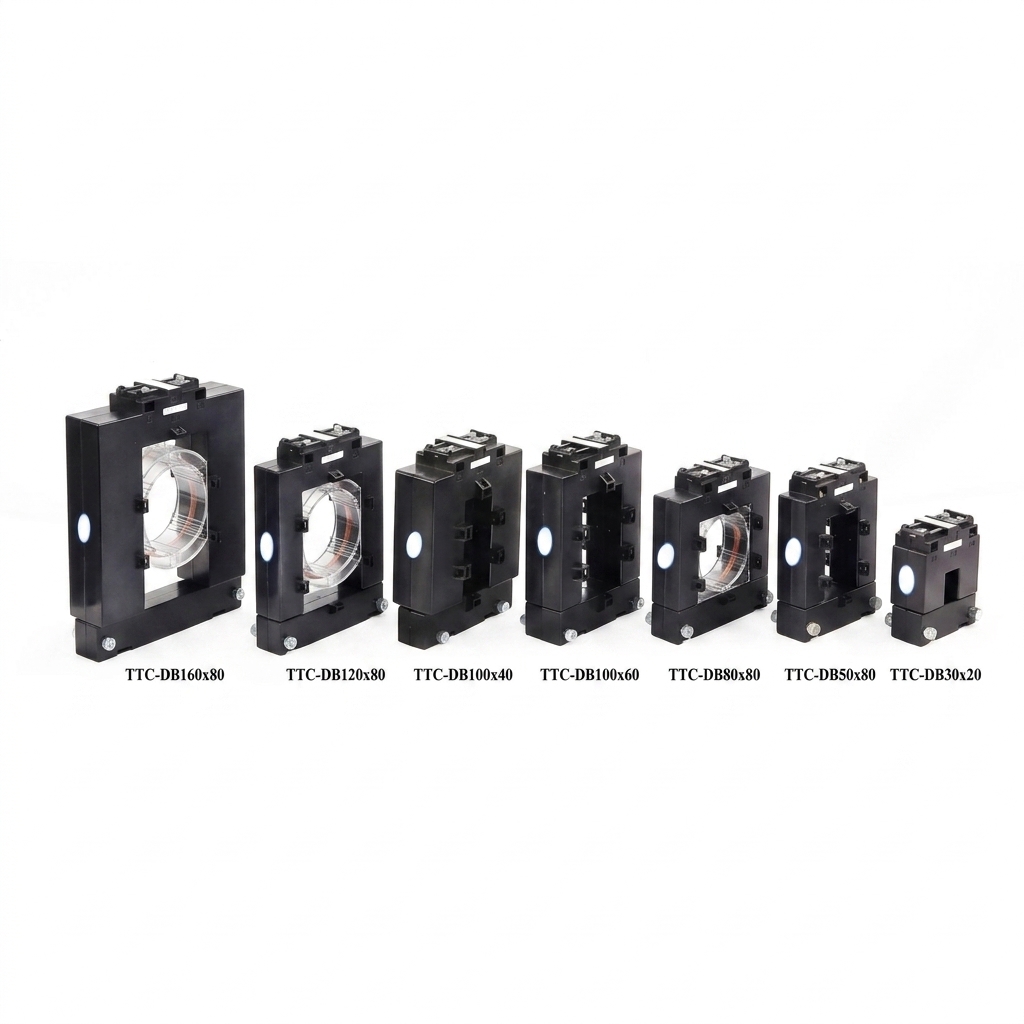

Модель	Размер внутреннего отверстия	Первичный ток	Вторичный ток	Класс точности
TTC-DB30x20	30x20 мм	100...450 А	1А; 5А	0.5, 1.0
TTC-DB80x50	80x50 мм	250...1200 А	1А; 5А	0.5S, 0.5, 1.0
TTC-DB80x80	80x80 мм	250...1200 А	1А; 5А	0.5S, 0.5, 1.0
TTC-DB100x40	100x40 мм	500...2000 А	1А; 5А	0.5S, 0.5, 1.0
TTC-DB100x60	100x60 мм	500...3000 А	1А; 5А	0.5S, 0.5, 1.0
TTC-DB120x80	120x80 мм	500...1500 А	1А; 5А	0.5S, 0.5, 1.0
TTC-DB160x80	160x80 мм	1000...5000 А	1А; 5А	0.5S

TTC-DB - Трансформаторы тока с разъемным сердечником, вторичный ток 5А
Модель	Состояние первичного и вторичного токов, А	Класс точности
Модель	Состояние первичного и вторичного токов, А	0,5S	0,5	1
TTC-DB30x20	300/5			2,5
	400/5		2,5	5
	450/5		2,5	5
TTC-DB80x50	250/5		2	2,5
	500/5		2,5	10
	600/5		5	10
	800/5		15	25
	1000/5	20	30
	1200/5	20	30
TTC-DB80x80	250/5			2,5
	800/5		15	25
	1000/5		15	25
	1200/5	15	25
TTC-DB100x40	500/5		2	10
	1200/5	15	25
	1500/5	25	30
	2000/5
TTC-DB100x60	1200/5	20	50
	1500/5	50
	3000/5	50
TTC-DB120x80	160/5			10
	200/5			10
	320/5			10
	400/5			10
	500/5			10
	750/5			10
	800/5		30	10
	1000/5			10
	1500/5		40	10
TTC-DB160x80	1500/5
	2500/5
	4000/5
	5000/5

TTC-DB - Трансформаторы тока с разъемным сердечником, вторичный ток 1А
Модель	Состояние первичного и вторичного токов, А	Класс точности
Модель	Состояние первичного и вторичного токов, А	0,5S	0,5	1
TTC-DB30x20	100/1			1
	300/1		1,5	2,5
	400/1		1,5	2,5
	450/1		2,5	5
TTC-DB80x50	250/1			1,5
	800/1	5		15
	1000/1	15	20
	1200/1	15	25
TTC-DB80x80	800/1		7,5	20
	1000/1	10	20
	1200/1	10	20
TTC-DB100x40	500/1	5		10
	1500/1		25
	2000/1	25	50
TTC-DB100x60	500/1	2,5	5	10
	1200/1	20
	1500/1	25
TTC-DB120x80	500/1		1,5
	1200/1	5	20
	1500/1	10	20
TTC-DB160x80	1000/1
	2500/1	30
	5000/1	50
