Измерительные трансформаторы тока и напряжения

Раздел охватывает три группы датчиков тока для распределительных сетей 0,4 кВ: разъёмные трансформаторы тока с выходом 1/5 А или 0,333 В, трансформаторы с унифицированным токовым выходом 4–20 мА и токовые клещи для переносных и стационарных применений. Каждая группа решает свою задачу подключения измерительного прибора к силовой цепи.

Разъёмные трансформаторы тока

Разъёмный сердечник — главное практическое преимущество: трансформатор защёлкивается на кабеле или шине без разрыва цепи и отключения нагрузки. Это принципиально при дооснащении действующих объектов, когда нельзя прерывать питание потребителей.

Каталог включает несколько серий с разными типоразмерами и условиями эксплуатации:

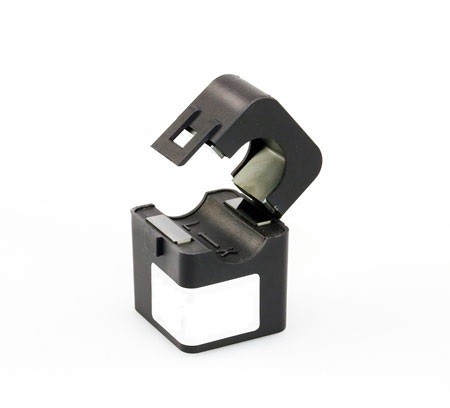

• TTC-SCT — основная серия, первичный ток от 50 до 1000 А, вторичный 5 А / 1 А, выход 0,333 В (по заказу — любой); частотный диапазон 50–400 Гц, максимальное первичное напряжение 5000 В AC на изолированном проводнике; рабочая температура −15…+60°С
• TTC-DB — широкий диапазон первичного тока от 5 до 5000 А, вторичный 1 А / 5 А, испытательное напряжение 3 кВ AC в течение 1 минуты

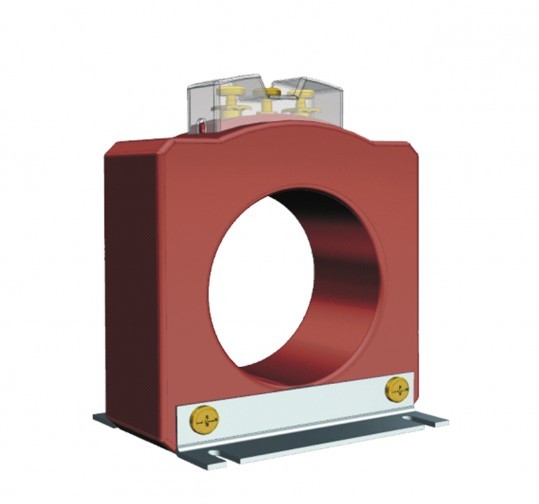

• TTC-F36 — исполнение для наружной установки с влагозащитой
• TTC-EM30 — разъёмный трансформатор наружной установки

Стандартная длина кабеля в комплекте — 2,5 м; при использовании трансформаторов 1 А допустимая длина кабельной линии до прибора существенно больше, чем при 5 А, — потери в линии снижаются примерно в 25 раз.

Трансформаторы тока с выходом 4–20 мА

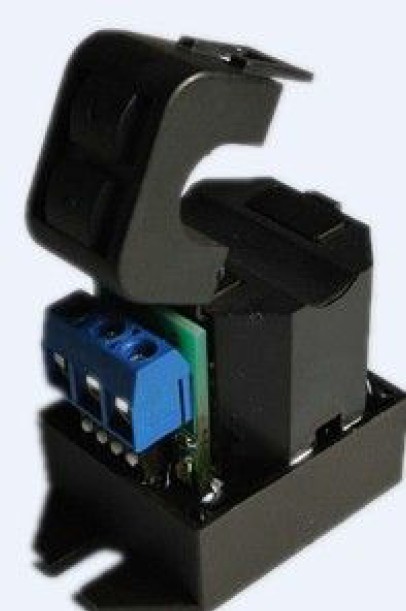

Серия TI-420 отличается от обычных трансформаторов тем, что сразу формирует стандартный аналоговый токовый сигнал 4–20 мА — без дополнительного преобразователя на входе ПЛК или SCADA. Первичный ток — от 2,5 до 1500 А в зависимости от типоразмера. Питание от внешнего источника 10…28 В DC. Схема подключения — как у любого датчика с токовой петлей.

Аналогичную функцию выполняет 2С — преобразователь тока с разъёмным сердечником. Он также работает с токовой петлей 4–20 мА и устанавливается без разрыва цепи.

Токовые клещи

TTC-CCT — разъёмные токовые клещи с магнитопроводом из аморфного кремния или пермаллоя. Ядро из этих материалов обеспечивает точность и стойкость к помехам лучше, чем у клещей на обычной электротехнической стали. Вторичный ток на выбор: 5 А, 2 А, 1 А, 10 мА, 20 мА, 50 мА, 80 мА, 100 мА или 200 мА — в зависимости от подключаемого прибора.
