Реле контроля точки росы

Точка росы — температура, до которой должен охладиться воздух, чтобы содержащийся в нём пар начал конденсироваться. Реле контроля точки росы измеряют не саму температуру конденсации напрямую, а влажность и температуру поверхности или окружающего воздуха, и на основе этих данных определяют, когда условия приближаются к точке выпадения росы — задолго до того, как конденсат фактически появится на трубе или охлаждаемой поверхности.

Принцип измерения

Приборы используют запатентованный метод высокоэффективной поперечной конвекции — измеряется влажность и температура, а не электрическая проводимость поверхности, как в более простых индикаторах конденсата. Это даёт раннее и достоверное предупреждение независимо от материала контролируемой поверхности.

Базовая версия работает в бесступенчатом диапазоне 0…100% относительной влажности и просто отдаёт текущее значение. Версия с настраиваемым порогом срабатывает при достижении заданного предела влажности — диапазон уставки обычно лежит в районе 75…100% о.в., а конкретный порог переключения настраивается потенциометром.

Что делает реле, когда срабатывает

Выход реле активируется до начала образования конденсата на трубах, элементах системы охлаждения или контролируемом объекте — это запускает превентивное действие, а не реагирует постфактум на уже выпавшую влагу:

• включение подогрева трубопровода или охлаждающей поверхности
• запуск других звеньев системы регулирования температуры
• сигнализация в систему диспетчеризации о приближении к критическим условиям

Исполнения

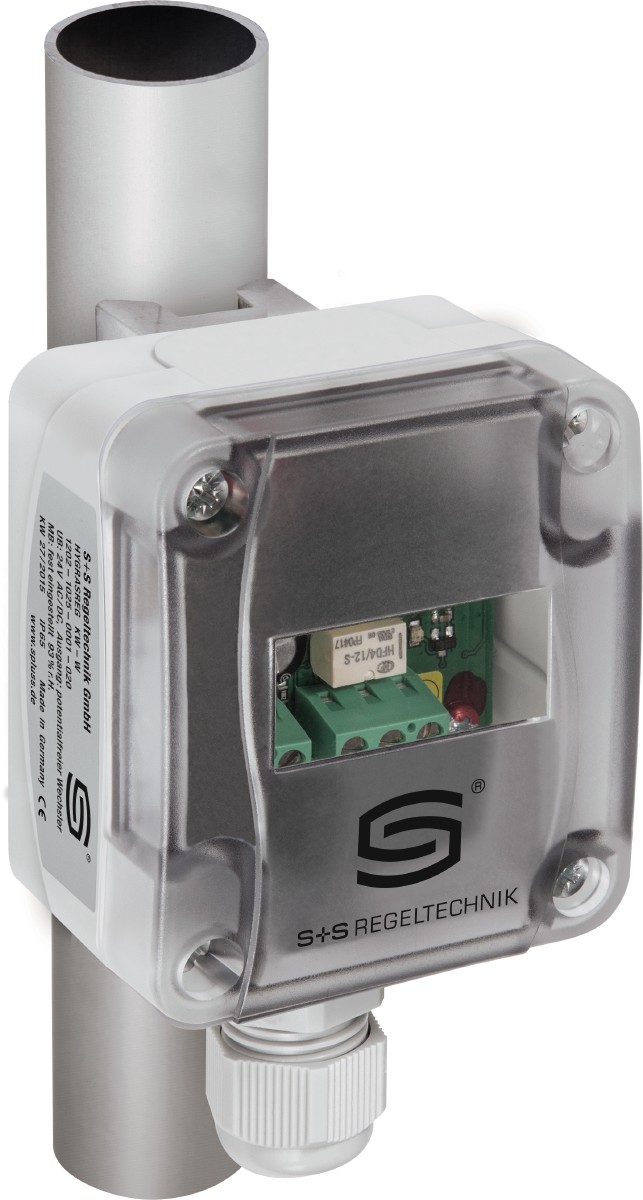

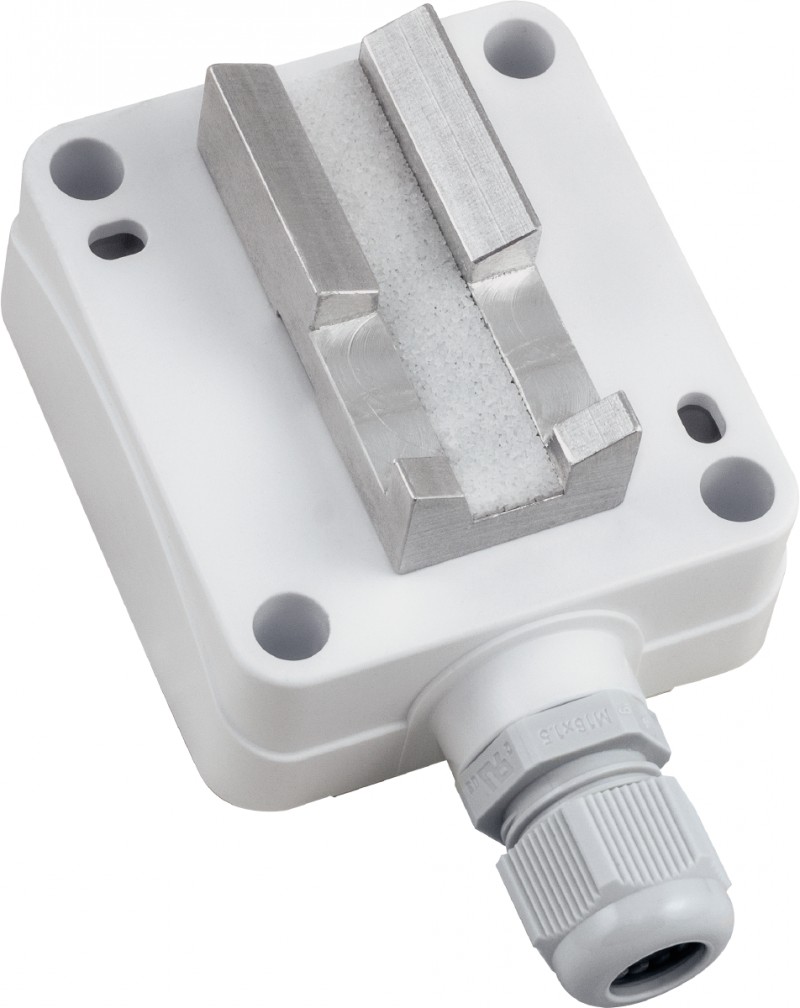

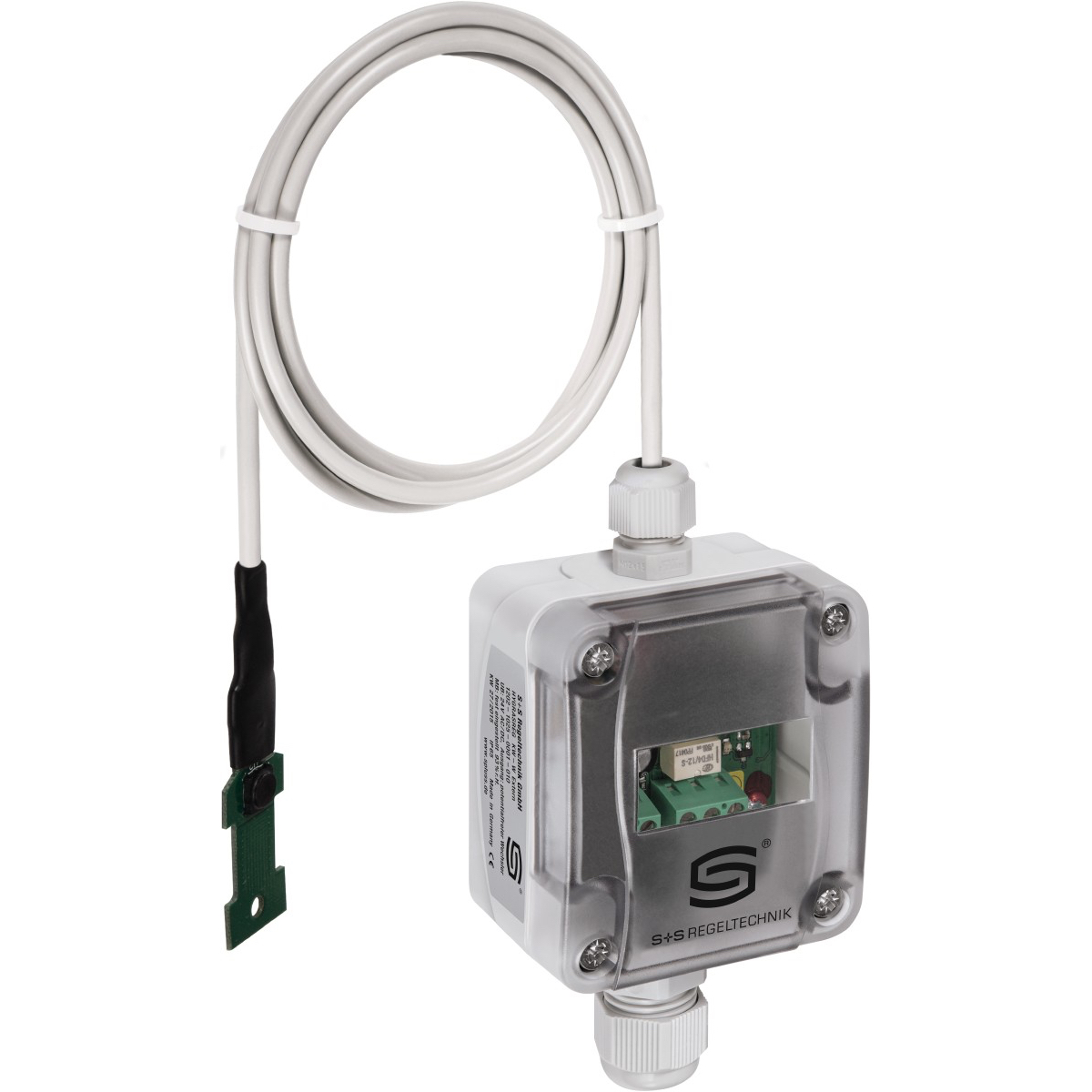

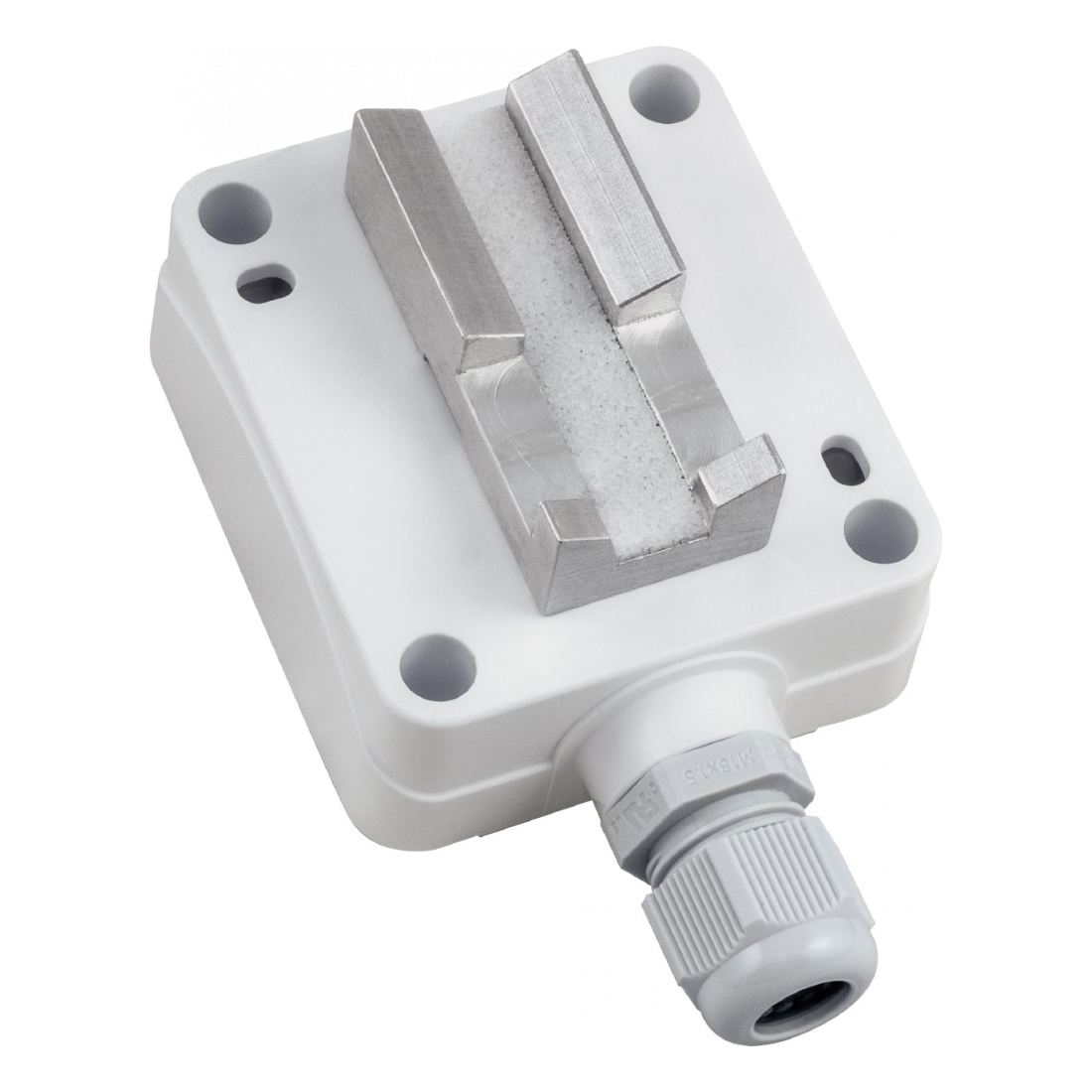

Простое реле контроля конденсации в недорогом корпусе с защёлкивающейся крышкой устанавливается там, где достаточно базовой сигнализации без точной настройки. Реле с клеммным коробчатым корпусом из ударопрочного пластика и крышкой на быстрозаворачиваемых винтах — для более требовательных условий монтажа.

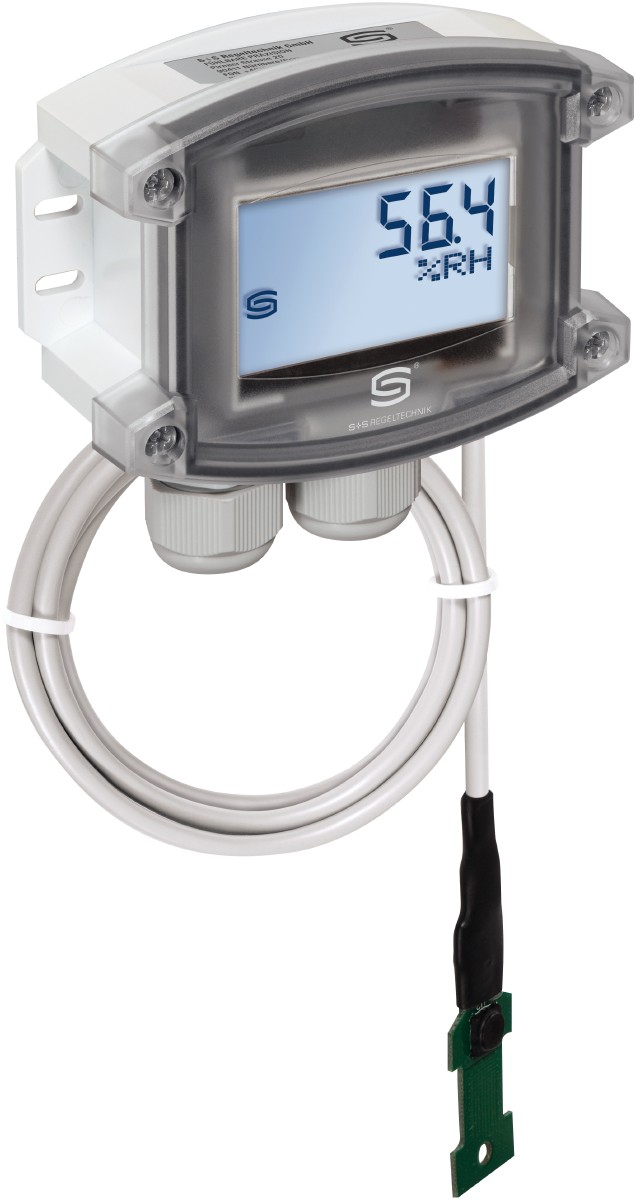

Калибруемые модели с поддержкой Modbus дополнительно считают по тем же измеренным данным несколько связанных параметров: абсолютную влажность, соотношение компонентов смеси, энтальпию и температуру окружающей среды — всё через единый цифровой опрос, без отдельных датчиков на каждую величину.

Где применяют

• трубопроводы холодного и горячего водоснабжения с риском конденсации на поверхности трубы
• охлаждающие потолки и панели лучистого охлаждения, где конденсат образуется при недостаточном контроле температуры поверхности
• холодильные установки и системы кондиционирования с охлаждёнными элементами в зоне доступа воздуха с высокой влажностью
• распределительные шкафы и щиты автоматики, где конденсация на электрооборудовании создаёт риск короткого замыкания
