Регуляторы реактивной мощности

Регуляторы реактивной мощности управляют автоматическими компенсирующими установками (АКУ) — подключают и отключают ступени конденсаторных батарей так, чтобы коэффициент мощности сети оставался на заданном уровне. Прибор постоянно измеряет ток и напряжение сети, вычисляет фактический cos φ и сравнивает его с уставкой; при отклонении контроллер подключает или отключает нужную ступень.

Принцип работы

Измерительный тракт регулятора снимает ток через выносной трансформатор тока и напряжение по одной или трём фазам. По этим двум величинам микропроцессор рассчитывает действующее значение коэффициента мощности сети в реальном времени. Если cos φ отклоняется от уставки, регулятор автоматически подключает дополнительную ступень конденсаторов (при индуктивном характере нагрузки) или отключает избыточную (при перекомпенсации).

Алгоритм управления ступенями рассчитан на минимизацию числа коммутаций: регулятор стремится задействовать все доступные ступени равномерно, а не гонять одну и ту же группу конденсаторов чаще остальных — это снижает износ контакторов и продлевает срок их службы.

Число ступеней и масштабирование

Регуляторы выпускаются в исполнениях на 6 и 12 управляемых ступеней. При необходимости большего числа ступеней несколько регуляторов объединяются в единую сеть — общий контур компенсации масштабируется без ограничения по количеству контроллеров.

Что отображается на дисплее

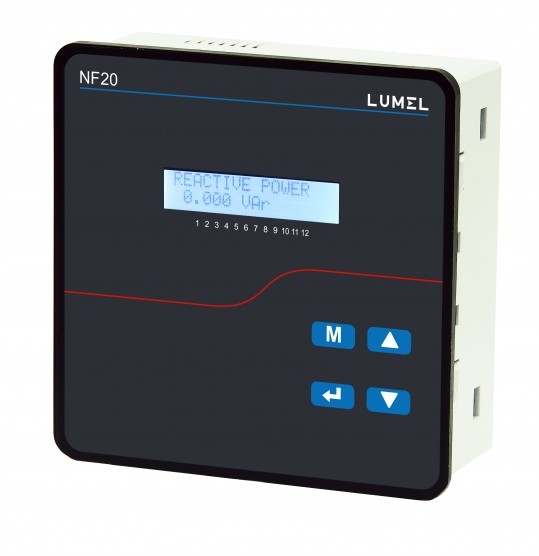

На передней панели регулятора в реальном времени отображаются:

• ток, напряжение и частота сети
• активная, реактивная и полная мощность
• коэффициент мощности (cos φ) с указанием характера нагрузки — опережающий или отстающий
• уровень гармонических искажений тока и напряжения (THD)
• номера подключённых в данный момент ступеней

Защитные функции

Встроенная логика защиты реагирует на аварийные состояния сети без вмешательства оператора:

• защита от перенапряжения и пониженного напряжения — с автоматическим отключением ступеней при выходе за допустимые пределы
• защита от превышения уровня гармонических искажений — исключает подключение конденсаторов в условиях, где резонанс с гармониками может повредить оборудование
• защита от потери настроек при отключении питания — параметры сохраняются в энергонезависимой памяти
• индикация аварийных состояний прямо на дисплее прибора

Режимы работы

Регулятор поддерживает автоматический режим (постоянное поддержание заданного cos φ без участия оператора) и ручной режим для тестирования отдельных ступеней и пусконаладочных работ. Переключение между режимами выполняется с панели управления без остановки конденсаторной установки.

Где применяют

• промышленные предприятия с индуктивной нагрузкой — асинхронные двигатели, сварочное оборудование, преобразователи частоты
• распределительные щиты коммерческих и административных зданий с автоматическими конденсаторными установками
• объекты, где требуется снижение платы за потребление реактивной мощности по договору с энергоснабжающей организацией
• сети с повышенным содержанием гармоник — благодаря контролю THD регулятор предотвращает резонансные явления при подключении конденсаторных батарей
