Шунты постоянного тока

В разделе представлен шунт постоянного тока EnergoM-FL — датчик на основе эффекта Холла с разомкнутым контуром и полной гальванической развязкой между первичной цепью и выходным сигналом.

Принцип работы и отличие от резистивного шунта

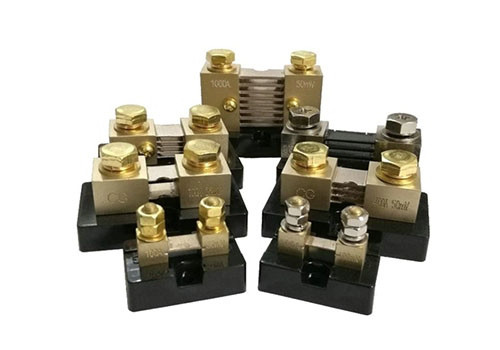

Традиционный резистивный шунт измеряет ток косвенно — через падение напряжения на низкоомном резисторе, включённом в разрыв цепи. Такая схема не обеспечивает гальванической развязки: потенциал измеряемой цепи напрямую присутствует на входе измерительного прибора.

EnergoM-FL работает иначе. Магнитное поле тока в проводнике воздействует на полупроводниковую пластину датчика Холла, которая формирует выходной сигнал, пропорциональный измеряемому току. Физического контакта между силовой и измерительной цепями нет: первичная цепь и выход прибора разделены гальванически. Это принципиально важно при работе в системах с высоким потенциалом шины постоянного тока.

Где применяют

EnergoM-FL используется совместно со счётчиками постоянного тока и многоканальными мониторами в системах, где резистивный шунт неприменим или создаёт помехи в измерительном тракте:

• системы электроснабжения с шиной −48 В постоянного тока на телекоммуникационных объектах
• зарядные станции для электромобилей с изолированными выходными каналами
• источники питания постоянного тока с несколькими независимыми нагрузками
• системы хранения энергии с контролем заряда и разряда аккумуляторных батарей

Монтаж и подключение

Прибор монтируется на DIN-рейку 35 мм. Подключение к счётчику или измерительному каналу — по стандартному токовому или напряжения сигналу с выхода датчика. Внешний источник питания для датчика не требуется при использовании в составе совместимых измерительных систем EnergoM.
