Газоанализаторы паров горючих жидкостей

Раздел охватывает датчики для непрерывного мониторинга паров горючих органических жидкостей: бензола, толуола, ацетона, н-гептана, ксилола, стирола, паров бензина и других растворителей. Все эти вещества образуют с воздухом взрывоопасную смесь при концентрациях значительно ниже порога ощущения запаха — часть из них токсична уже при малых концентрациях задолго до достижения НПВ.

Принципы обнаружения

Основной принцип — термокаталитический. Пары горючей жидкости окисляются на нагретом платиновом каталитическом элементе (пеллисторе), температура нити растёт, изменение сопротивления в схеме Уитстона пропорционально концентрации. Диапазон измерения — 0–100% НПВ, точность до ±1%. Температурная компенсация стабилизирует показания при изменении температуры окружающей среды.

Полупроводниковый принцип применяется в ряде моделей, где достаточна двухпороговая сигнализация без точного измерения концентрации. Быстрый отклик на изменение состава воздуха — основное преимущество для задач раннего предупреждения.

Особенности контроля лёгких ароматических углеводородов

Бензол относится к особо опасным веществам первого класса. ПДК бензола в рабочей зоне — 5 мг/м³, что на два порядка ниже его НПВ. Это означает, что при работе с бензолом датчик нужно ориентировать прежде всего на контроль токсических концентраций, а не взрывоопасных. Датчики бензола и толуола в каталоге закрывают оба уровня контроля — в зависимости от выбранного диапазона измерений.

Ацетон, н-гептан, ксилол и стирол характерны для лакокрасочных, полиграфических и химических производств. Эти растворители нередко присутствуют в смеси, поэтому на крупных объектах устанавливают несколько датчиков с разными сенсорами под конкретный тип растворителя.

Конфигурация и выходные сигналы

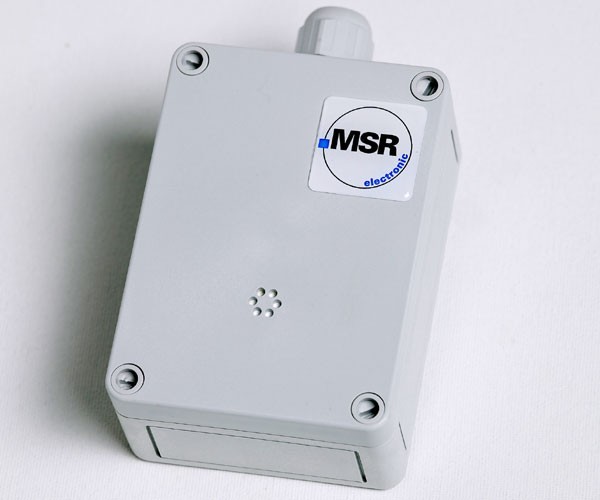

Датчики выпускаются в настенном и канальном исполнении. Выходные сигналы настраиваются при заказе: аналоговый 4–20 мА, 0–5 В или 0–10 В; цифровой RS-485, протокол Modbus RTU; одно или два реле с регулируемыми уставками. Несколько датчиков соединяются по одной шине RS-485 и подключаются к газовым контроллерам серии ADC для централизованного мониторинга на объекте.

Где применяют

• лакокрасочные производства и типографии с растворителями на основе толуола, ксилола, ацетона
• химические и нефтехимические производства с бензолом и его производными
• автозаправочные станции и склады нефтепродуктов — пары бензина
• производства синтетических смол и полимеров со стиролом
• лаборатории органической химии и аналитические центры
