Манометры давления жидкости и газа

В разделе собраны механические и цифровые манометры для визуального контроля давления непосредственно в точке установки — на трубопроводе, котле, резервуаре или технологической установке. В отличие от преобразователей давления с аналоговым выходом, манометр не передаёт сигнал в контроллер, а показывает давление на месте — мгновенно и без внешнего питания.

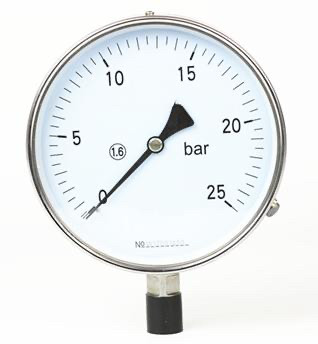

Механические манометры из нержавеющей стали

Трубка Бурдона — основной чувствительный элемент. При увеличении давления трубка разгибается и через кинематическую передачу поворачивает стрелку на циферблате. Детали, контактирующие со средой, выполнены из нержавеющей стали марок SUS316 и SUS316L — они устойчивы к большинству жидких сред, включая кислоты, щёлочи и хлорсодержащие растворы.

Ключевые характеристики:

• диаметр корпуса: 60, 100, 150 мм — под заказ любое исполнение
• диапазон давления: −1…+600 бар (−0,1…+60 МПа) — под заказ до 2500 бар
• класс точности: 1,0; 1,6; 2,5
• температура измеряемой среды: −40…+70°C
• резьба присоединения: M20×1,5; G3/8"; G1/4"; NPT1/2" — под заказ любая
• корпус: нержавеющая сталь SUS304

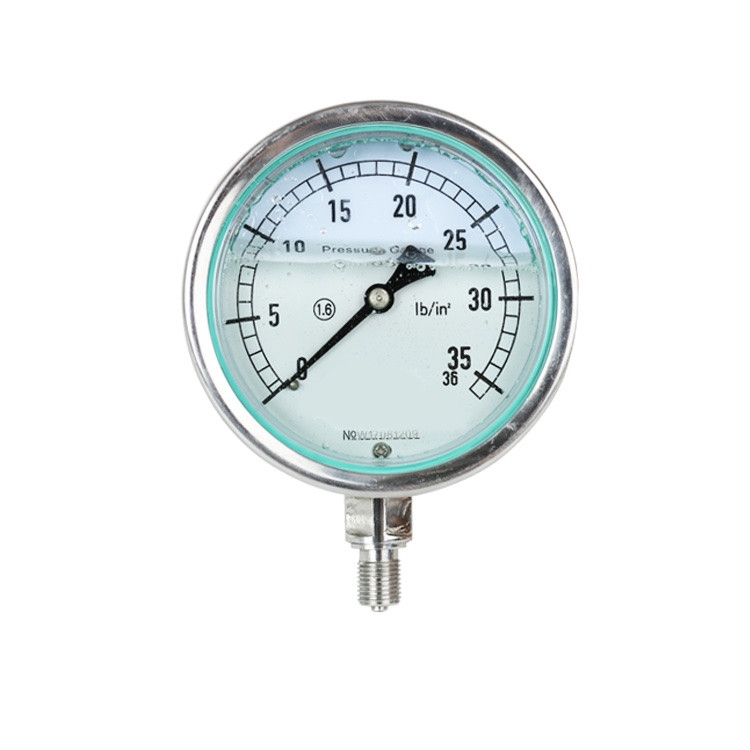

Глицериновый манометр

При работе компрессоров, насосов и другого оборудования с цикличным давлением стрелка стандартного манометра вибрирует и механизм быстро изнашивается. Глицерин, которым заполнен корпус, демпфирует эти колебания: стрелка стоит неподвижно даже при высоких пульсациях. Прибор применяют в агрессивных газообразных и жидких средах, в том числе при вибрации оборудования.

Электрический манометр

В дополнение к механическому циферблату прибор формирует электрический сигнал сигнализации при достижении заданного давления. Сигнал запускает автоматическое управление исполнительными механизмами или аварийную индикацию — без отдельного преобразователя в цепи. Применяется в химической, нефтяной, энергетической и металлургической промышленности. Работает с газом или жидкостью, не содержащими меди и не агрессивными к медному сплаву.

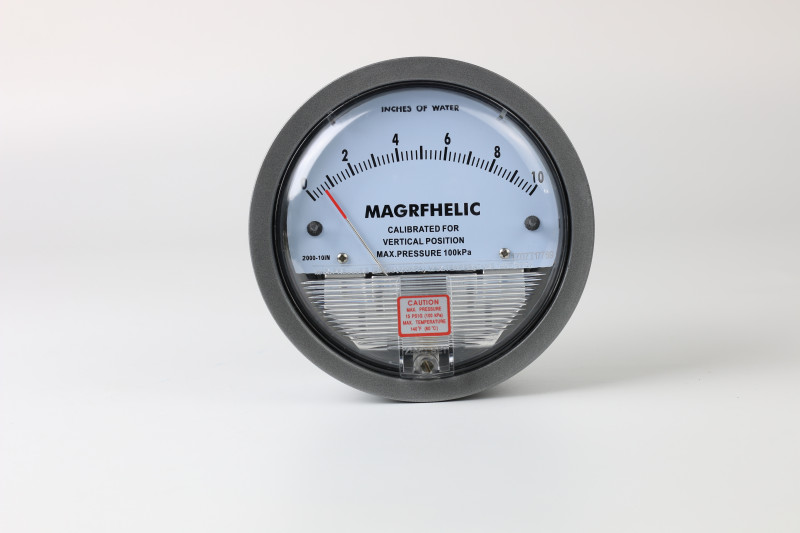

Цифровой манометр

EYD-2000 — ультратонкая конструкция общей толщиной 52,2 мм при глубине промываемой части 38,5 мм. Измеряет положительное, отрицательное и дифференциальное давление воздуха и газа. Устойчив к ударам, вибрации и избыточному давлению. Применяется в медицине, фармацевтике, биоинженерии, микроэлектронике и аэрокосмической промышленности, где требуются компактные габариты и высокая точность.

Где применяют

• нефтяная и химическая промышленность — контроль давления агрессивных и коррозионных жидкостей в нержавеющем исполнении
• котельные и тепловые пункты — мониторинг давления теплоносителя в системах отопления
• компрессорные и насосные установки — глицериновое исполнение при пульсирующем давлении
• пищевая и фармацевтическая промышленность — нержавеющее исполнение для сред, контактирующих с продуктом
• автоматические производственные линии — электрическое исполнение для сигнализации и управления по давлению
