Беспроводная система мониторинга температуры для высокого напряжения

В разделе представлена система непрерывного мониторинга температуры токоведущих частей электроустановок — токопроводящих шин, кабельных концевых соединений, клеммных колодок, шинопроводов, трансформаторов и контактов выключателей в распределительных устройствах высокого, среднего и низкого напряжения.

Контактный метод измерения температуры под напряжением требует гальванической развязки по всей цепи — кабельной линии питания и передачи данных. Беспроводная схема решает эту задачу принципиально: датчик устанавливается непосредственно на токоведущую часть, находящуюся под напряжением, не требует проводного подключения и передаёт данные по радиоканалу на базовый блок.

Состав системы

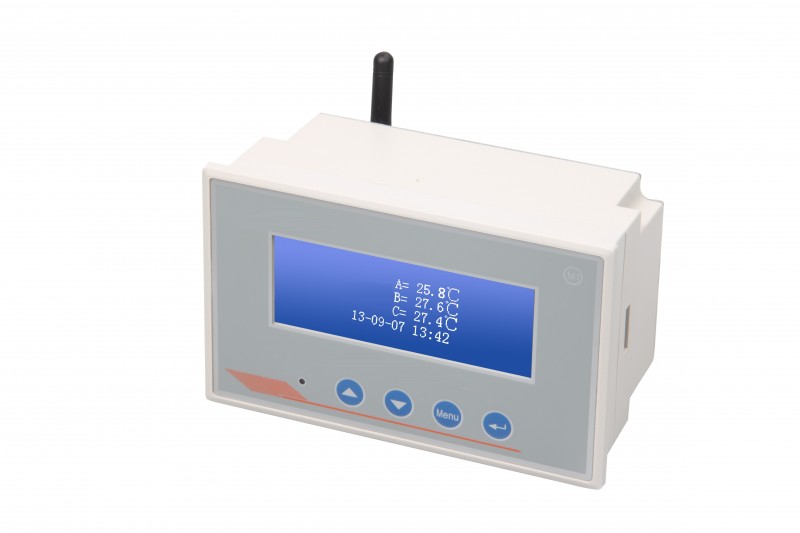

Система строится из двух компонентов: автономных беспроводных датчиков и многоканального базового блока-приёмника. Датчики монтируются на контролируемые точки — шины, соединения, выводы — и работают без кабелей питания и связи. Базовый блок принимает данные от датчиков по радиоканалу и передаёт результаты измерений в систему верхнего уровня.

Дальность передачи сигнала от датчика VVT-P1 достигает 400 м в зоне прямой видимости. Один базовый блок обслуживает несколько датчиков одновременно — конкретное число зависит от конфигурации системы.

Где применяют

• распределительные устройства высокого и среднего напряжения — мониторинг нагрева контактных соединений и шинных соединений
• низковольтные распределительные щиты — контроль температуры в точках с высоким переходным сопротивлением
• сухие трансформаторы — мониторинг температуры обмоток и контактных выводов
• шинопроводы промышленных предприятий — непрерывный контроль нагрева по длине шинопровода
• кабельные концевые муфты и заделки — раннее обнаружение перегрева до развития аварийной ситуации
