Беспроводная система мониторинга температуры для высокого напряжения
VVTM-3000 - Беспроводная система мониторинга температуры
VVTM-3000 - Беспроводная система мониторинга температуры
Беспроводная система мониторинга температуры VVTM-3000 предназначена для мониторинга и сбора данных о температуре на шинных соединениях, кабельных концевых выключателей, клеммных колодках, шинопроводах, силовых трансформаторах и контактов выключателей. VVTM-3000 обеспечивает надежную и безотказную работу по аварийной регистрации повышения температуры в распределительных устройствах высокого, среднего и низкого напряжения.
VVTM-3000 обеспечивает непрерывный круглосуточный мониторинг критических соединений шин с поддержкой до 32 датчиков температуры узлов мониторинга на распределительное устройство. Благодаря панелям с HMI-дисплеем с светозвуковыми сигналами тревоги, а также дискретными выходами DO пользователи могут интегрировать VVTM-3000 в автоматические системы сигнализации/управления. Кроме того, система оснащенна портом RS485 с поддержкой стандартного протокола Modbus RTU для подключения к внешним системам типа SCADA или для дистанционного управления.
Особенности:

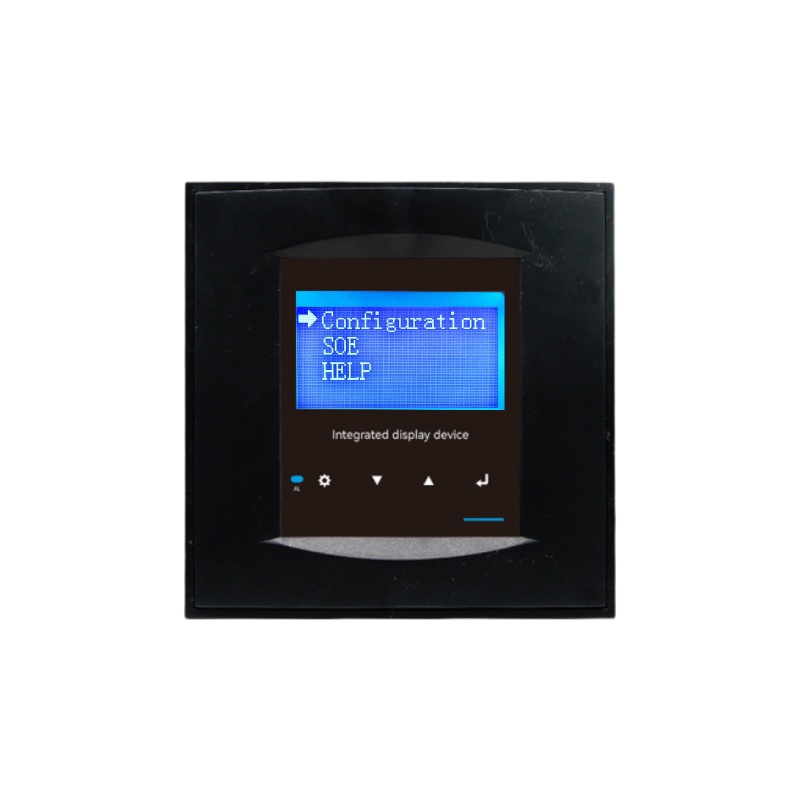

- Светодиодный сигнал тревоги на HMI-дисплее базового блока;
- Программирование уставок по высокой или низкой температуре;
- Компактный (144 x 144 мм) базовый блок для монтажа на панели;
- Подключение к ПК по протоколу RS-485 Modbus RTU (стандартно) или Ethernet (опционально);
- Мгновенные, максимальные и минимальные значения каждого измерения датчика температуры;
- Данные в круглосуточном режиме реального времени 24*7 для отслеживания температуры;
- Двухуровневая настройка параметров внешней сигнализации. С помощью двух дискретных выходов, типа NC и NO;
- Присутствие в комплекте типа датчика без использования внутренней батареи (VVT-SSW), благодаря этому отсутствует необходимость в техническом обслуживании.
Техническая документация
Параметры
| Технические характеристики VVTM-3000 | |||||||||
| Источник питания |
80-270 В AC/DC, 45-65 Гц, 20-60 В DC (опционально) |
||||||||
| Максимальное энергопотребление | 6 Вт | ||||||||
| Беспроводной блок дистанционного мониторинга | Стандартное количество датчиков 3-12 штук, максимально до 32 | ||||||||
| Диапазон измерения температуры | -20℃ ~ +125℃ | ||||||||
| Частота беспроводной связи | 433 МГц/ 460 МГц / 869 Мгц | ||||||||
| Мощность передачи | Менее 20 МВт | ||||||||
| Расстояние приемника и монитора | До 80 м прямой видимости | ||||||||
| Рабочая среда | Температура: 0°C...99 °C Влажность: относительная влажность 20% ~95% (Без конденсации) |
||||||||
| Защита | Панель: IP40 | ||||||||
| Условия хранения | Температура: -25℃~+60℃ Влажность: Относительная влажность 20%~95% |
||||||||
| Размеры |
Базовый блок мониторинга VVTM-3000: 144 мм×144 мм×110 мм |
||||||||
| Тип датчика и технические характеристики | |

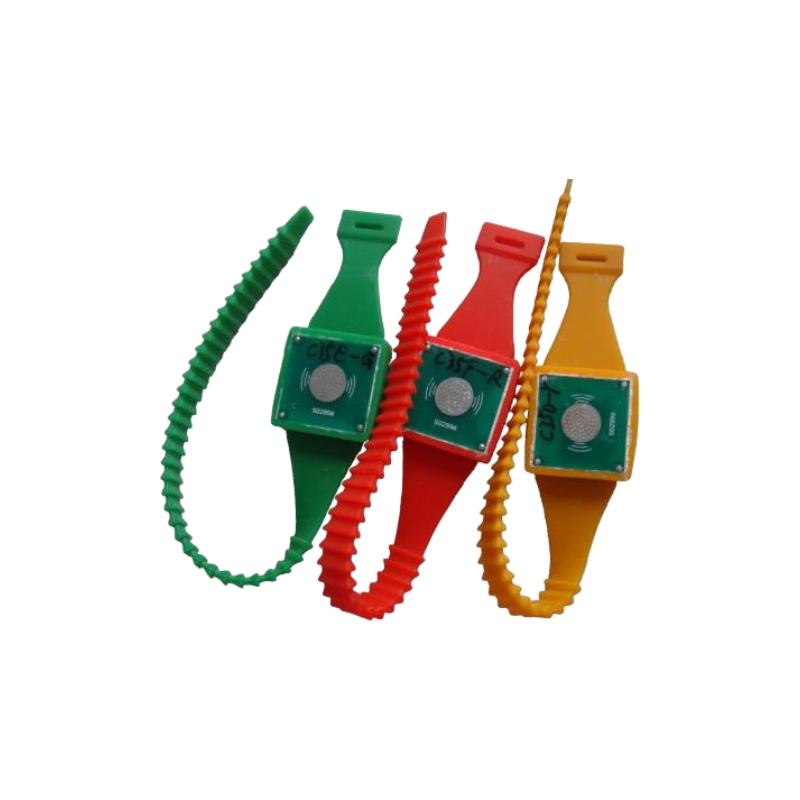

| Беспроводной датчик VVT-SSS | |
| 0-65℃, точность 0,5℃ | |
| Не требует технического обслуживания в течение всего срока службы | |
| Подходит для плоских поверхностей или контактов вакуумного выключателя | |
| Беспроводной датчик VVT-SSW | |
| Поверхностная акустическая волна (SAW) | |
| точность 0,5℃ | |
| Не требует технического обслуживания в течение всего срока службы | |
| Датчик внешней проводки для неровной поверхности | |

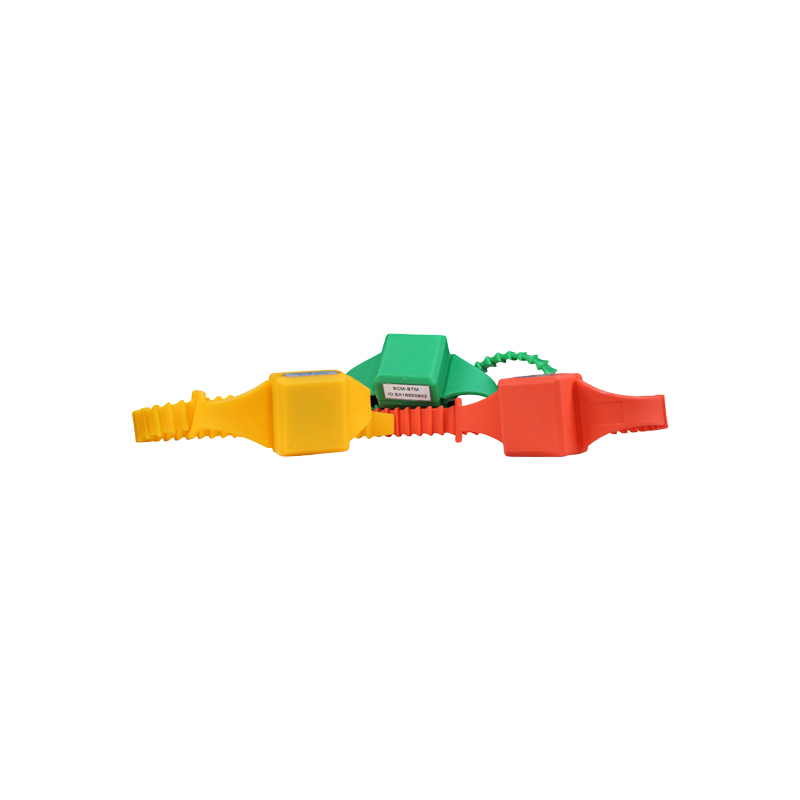

| Беспроводной датчик VVT-SBS | |
| Работает от аккумулятора емкостью 2000 мАч в течение 2-4 лет | |
| Зеленый/желтый/красный цвет для трехфазной сети | |
| Подходит для плоских поверхностей или контактов вакуумного выключателя (интервал передачи данных менее 2 мин) |
