Счетчики постоянного тока

В каталоге представлены счётчики и измерители для цепей постоянного тока: от компактных приборов на DIN-рейку для зарядных станций до многофункциональных измерителей с поддержкой датчиков Холла и аналоговыми выходами. Сфера применения — заметно шире, чем у счётчиков переменного тока, потому что постоянный ток используется в принципиально разных объектах и системах.

Где применяют

В зависимости от номинального напряжения счётчики постоянного тока устанавливают на:

• подвижной состав метрополитена, трамвайных и троллейбусных парков
• зарядные станции для электромобилей
• системы электроснабжения телекоммуникационных объектов
• системы управления нагрузкой постоянного тока
• промышленные объекты с источниками питания постоянного тока
• системы контроля качества электроэнергии и автоматизации зданий

Что измеряют

Приборы в режиме реального времени снимают напряжение, ток и мощность постоянного тока, ведут учёт активной энергии (кВт·ч) с отображением импорта и экспорта. Более функциональные модели дополнительно отображают время работы и ведут непрерывную запись измеряемых параметров во внутреннюю память.

Подключение датчиков тока

Счётчики постоянного тока работают с разными схемами подключения — в зависимости от диапазона измеряемого тока:

• прямое включение — до 10 А
• токоизмерительный шунт с выходом 50–100 мВ (идёт в комплекте в ряде моделей)
• датчик Холла с токовым выходом или выходом по напряжению (встроенный ±15 В DC)

Точность и конструктив

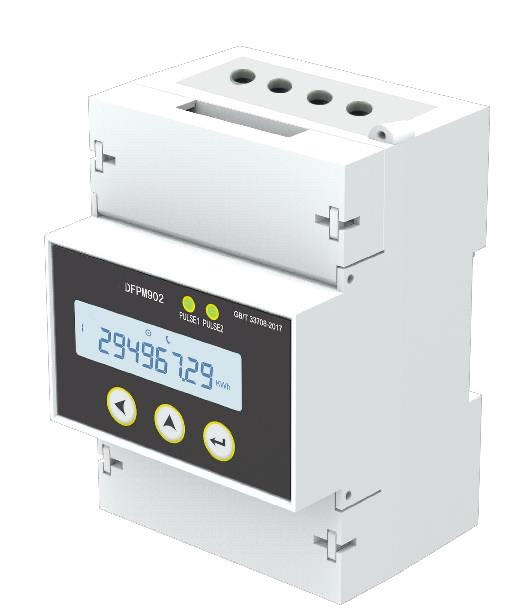

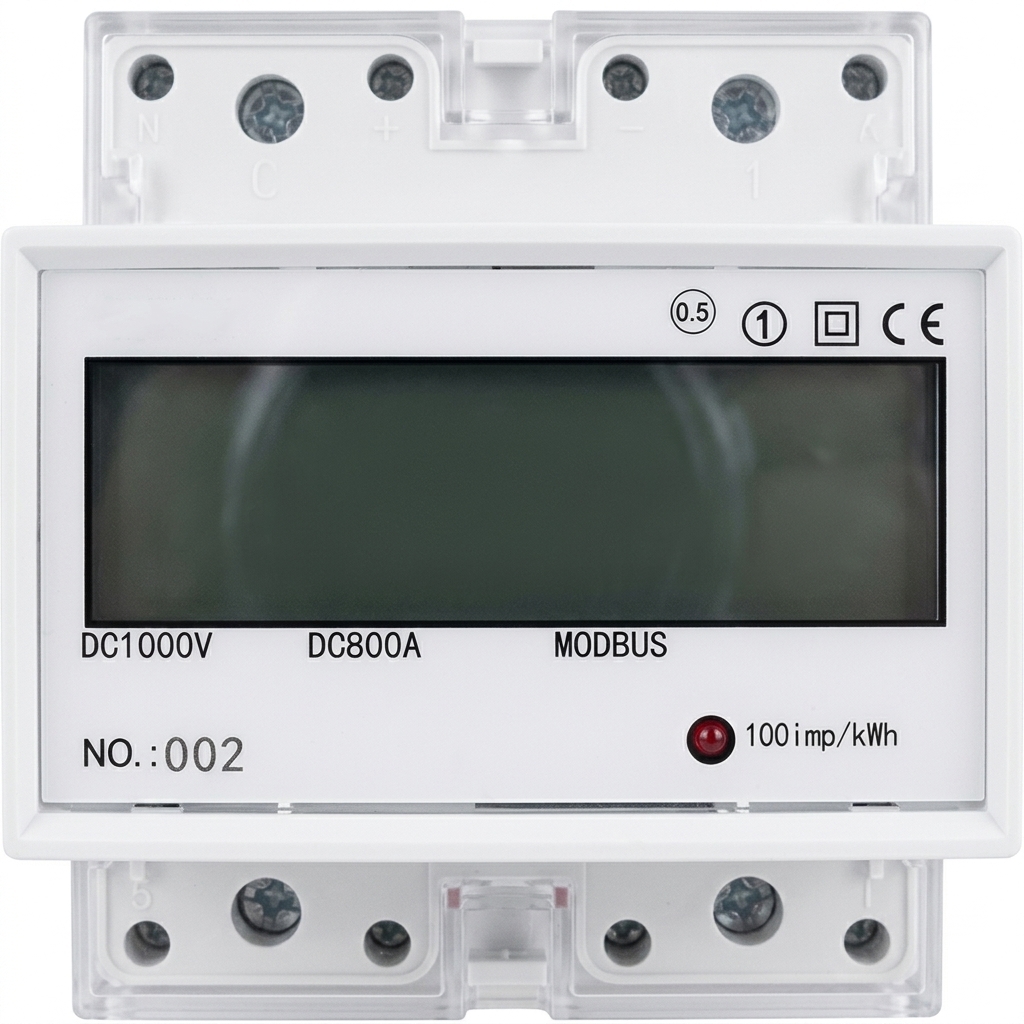

Класс точности по активной энергии — 0,5. Разрешение отображения — до 0,001 кВт·ч (три десятичных знака). Монтаж на DIN-рейку 35 мм. Трёхстрочный ЖК-дисплей позволяет считывать данные непосредственно с передней панели прибора.

Интерфейсы и передача данных

Приборы оснащены RS-485 с протоколом Modbus RTU. Ряд моделей дополнительно поддерживает инфракрасный интерфейс и импульсный выход. Через RS-485 реализуются функции мониторинга, аварийного предупреждения, приостановки работы и передачи данных в системы верхнего уровня. Опционально доступны аналоговые, дискретные и релейные входы и выходы.
